Calibre Vernier Mitutoyo 300 mm 0,05 mm Tipo Lámina 536-136 - Tienda Oficial | Producto Original

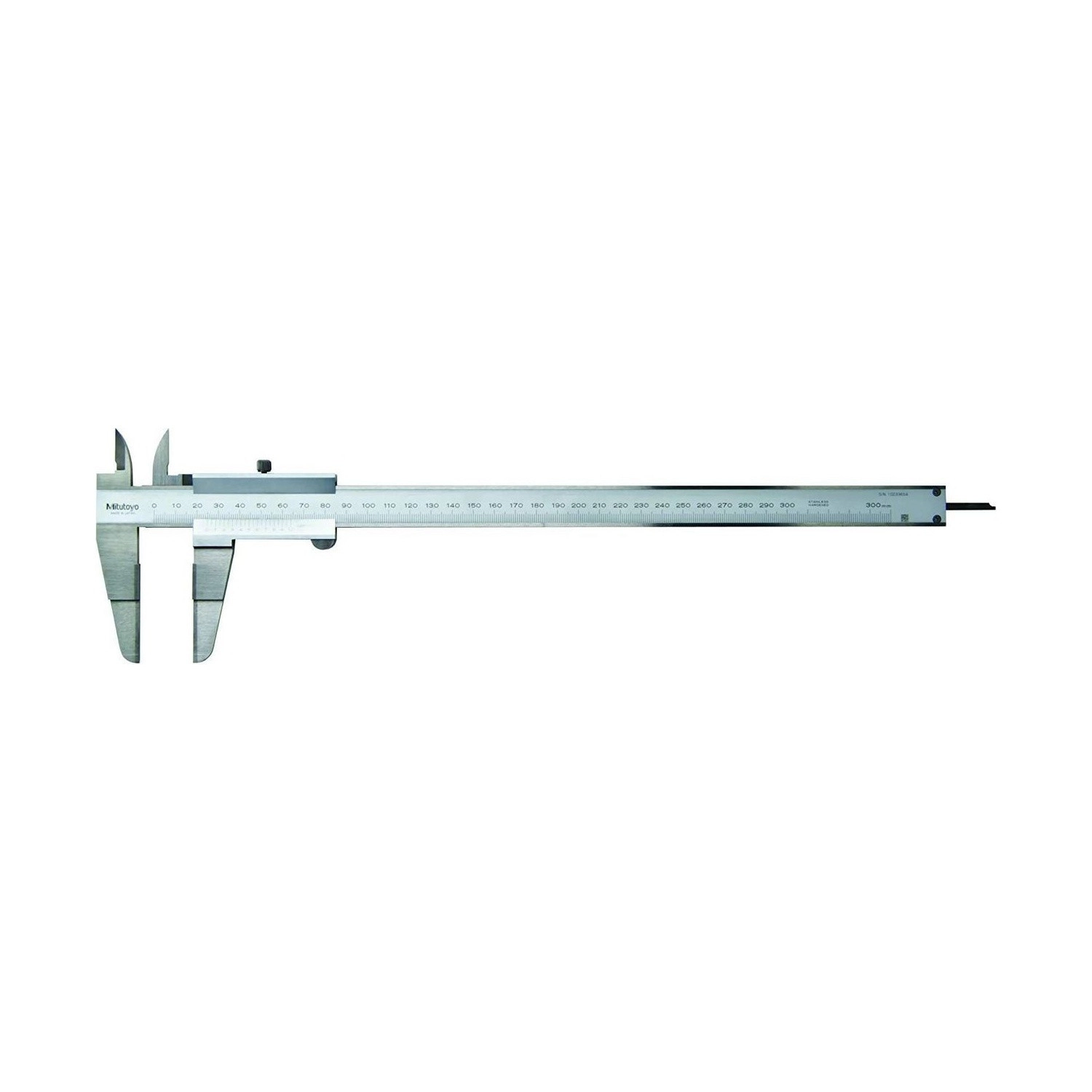

Calibre Vernier Mitutoyo 300 mm 0,05 mm Tipo Lámina 536-136

SKU: 536-136

Solicita un Presupuesto

Loading gears animation
Garantía
Producto original Mitutoyo
Accesorios incluidos
Estuche y manual
Compra Segura
100% protegida
Sobre el producto

Modelo de la Serie 536 que une la lectura mecánica por vernier a mordazas tipo lámina con caras externas de metal duro: la parte en lámina entra en canales estrechos y permite la medida externa en su fondo, además de resaltes.

Mide en el rango de 0-300 mm con graduación de 0,05 mm. La exactitud declarada es de ±0,08 mm (E MPE), y el error de desplazamiento (S MPE) queda en ±0,10 mm, en los términos de la ISO 13385-1:2019. La lámina de las mordazas tiene 1 mm de espesor y 30 mm de altura (dibujo del catálogo Mitutoyo).

La lectura se hace en el nonio, sin batería ni electrónica, y la barra plana mide profundidad. En el catálogo Mitutoyo, la mordaza tipo lámina digital (573-634-20) llega solo a 150 mm; en el rango de 300 mm, el tipo existe solo en vernier, como el 536-136.

Resumen técnico
  • Rango 0-300 mm, graduación 0,05 mm
  • Exactitud ±0,08 mm · S MPE ±0,10 mm
  • Mordazas tipo lámina (1 mm) · caras de metal duro
  • Vernier (nonio): lectura mecánica, sin batería

Destacados del producto

Las principales características del calibre analógico 536-136

Mordazas tipo lámina

Láminas de 1 mm para la medida externa en el fondo de canales finos.

Caras de metal duro

Las mordazas tienen las caras de medición externa en metal duro.

Mide resaltes

También mide resaltes, además de la medida en canales.

Lectura por vernier

Instrumento mecánico, leído en el nonio, que no depende de batería.

Graduación de 0,05 mm

Errores máximos según la ISO 13385-1:2019: ±0,08 mm (E MPE) y ±0,10 mm (S MPE).

Barra de profundidad

Mide también profundidad, con la barra plana del instrumento.

Principales características

Conozca en detalle las características del calibre analógico 536-136

  • Láminas de 1 mm para canales finos MORDAZAS TIPO LÁMINA

    Las láminas del 536-136, con 1 mm de espesor y 30 mm de altura (dibujo del catálogo Mitutoyo), entran en canales finos para la medida externa, como en el ejemplo del canal de eje del catálogo.

  • Metal duro en las caras de medición METAL DURO

    En el 536-136, las caras que tocan la pieza en la medida externa son de metal duro (catálogo Mitutoyo y ficha Mitutoyo Europa), y las mordazas también miden resaltes (catálogo Mitutoyo).

  • Lectura mecánica por nonio VERNIER

    Graduación de 0,05 mm, con lectura combinada de la escala principal y del nonio. El 536-136 funciona sin pila ni circuito electrónico, listo para usar a cualquier hora.

  • Errores máximos según la ISO 13385-1 EXACTITUD

    Según la ISO 13385-1:2019, el error máximo de contacto parcial es ±0,08 mm y el de desplazamiento, ±0,10 mm (catálogo Mitutoyo 2024). Son esos los valores que se comparan con la tolerancia de la pieza.

  • Barra plana de profundidad PROFUNDIDAD

    Rebajes y agujeros tienen la profundidad medida por la barra plana. Como accesorio, Mitutoyo indica la base 050085-10 (125 mm de ancho), que se vende por separado, para apoyar mejor el calibre (ficha Mitutoyo Europa).

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 536-136 ayuda a eliminar

Desafío Canales finos

Los canales finos dejan afuera a las mordazas anchas.

Solución

Las láminas de 1 mm del 536-136 caben en esos canales y miden por fuera (catálogo Mitutoyo).

Desafío Resaltes

Los escalones de la pieza también deben medirse.

Solución

El 536-136 mide resaltes con las mismas mordazas (catálogo Mitutoyo).

Desafío Profundidad sin cambiar de instrumento

La pieza suele tener rebajes, y su profundidad también debe verificarse.

Solución

El 536-136 hace esa medida con la barra plana, sin otro instrumento.

Desafío Sin batería en el puesto

El instrumento electrónico depende de batería cargada y de reposición en el puesto.

Solución

El 536-136 prescinde de ambas cosas: es un vernier mecánico.

Desafío Error máximo conocido

Un instrumento sin especificación de error no sirve para demostrar conformidad.

Solución

Para el 536-136, los errores máximos siguen la ISO 13385-1:2019 (±0,08 mm y ±0,10 mm), con certificado de inspección incluido.

Desafío Lectura en la pantalla

Cuando la lectura debe ser directa, sin interpretar la escala, el nonio no es la mejor opción.

Solución

En 300 mm no hay mordaza tipo lámina digital en el catálogo; el digital 573-634-20 cubre hasta 150 mm (catálogo Mitutoyo).

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

  • Serie: 536
  • Modelo: Con pico tipo hoja
  • Marca: Mitutoyo
  • Capacidad en milímetros: 300mm
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-300mm
  • Resolución (mm): 0,05mm
  • Exactitud (mm): ±0,08mm
  • Protección IP: Sin protección
  • Material de las Mordazas: Acero inoxidable
  • Tipo de Mordaza: Lámina (Blade)
  • Barra de Profundidad: Lámina (Blade)
  • Tecnología: Vernier
  • Notas y observaciones: Modelo con puntas de metal duro tipo cuchilla para medición en canales finos.

Detalles técnicos

  • Lectura: Vernier: escala principal y nonio, sin batería
  • Mordazas: Tipo lámina, con 1 mm de espesor y 30 mm de altura en la parte en lámina (dibujo del catálogo)
  • Caras de medición externa: Metal duro
  • Error de desplazamiento (S MPE): ±0,10 mm
  • Barra de profundidad: Plana
  • Masa: 420 g

Funciones

Tipos de medición
Canales finos

Las láminas miden por fuera en canales finos, como el fondo del canal de un eje.

Resaltes y profundidad

Las mordazas también miden resaltes, y la barra plana mide profundidad.

Recursos y operación
Lectura por vernier

Lectura mecánica por la escala principal y el nonio (graduación de 0,05 mm).

Tornillo de fijación

Permite bloquear el cursor para realizar la lectura.

Variaciones de la serie

Código Capacidad Exactitud
536-101 150 mm ±0,05 mm
536-102 200 mm ±0,05 mm
536-103 300 mm ±0,08 mm
536-121 150 mm ±0,05 mm
536-134 150 mm ±0,05 mm
536-135 200 mm ±0,05 mm
536-136 (este) 300 mm ±0,08 mm
536-151 150 mm ±0,05 mm
536-152 150 mm ±0,05 mm
536-105 150 mm ±0,05 mm
536-106 200 mm ±0,05 mm

Ítems incluidos

  • Calibre Analógico 300 mm (536-136)
  • Estuche
  • Manual del usuario
  • Certificado de inspección
  • Certificado de garantía

Video

Preguntas y Respuestas

¿Cuándo elegir el 536-136?

Cuando la pieza tiene canales finos y la medida es externa, en su fondo. Las láminas del 536-136 tienen 1 mm y caras de metal duro; el rango es 0-300 mm, con graduación de 0,05 mm y lectura mecánica por nonio.

¿Cómo mide el 536-136?

Con las láminas dentro del canal, las caras de metal duro tocan la pieza y la medida externa se lee en el nonio, con graduación de 0,05 mm.

¿Cuál es la diferencia del 536-136 con un calibre universal?

La diferencia está en la punta de las mordazas: ancha en el universal, en lámina de 1 mm en el 536-136, que por eso mide en el fondo de canales finos.

¿Por qué el 536-136 es analógico (vernier)?

La Serie 536 es la línea vernier de estos calibres especiales. En 300 mm, la mordaza tipo lámina solo existe en vernier en el catálogo Mitutoyo; el digital 573-634-20 llega hasta 150 mm.

¿Cómo se lee la escala del 536-136?

La lectura combina la escala principal y el nonio (vernier), con graduación de 0,05 mm. Para ver la lectura en la práctica, la pestaña Video trae "Cómo leer un calibre Mitutoyo".

¿El 536-136 sirve para medición común también?

Para medidas externas/internas comunes, el calibre universal es más práctico. El 536-136 es dedicado a su aplicación especial, vale cuando esa es la medición crítica.

¿Cómo garantizar que el 536-136 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 536-136 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo, protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 536-136 necesita calibración periódica?

El 536-136 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso, no hay plazo único obligatorio.

Certificaciones y Tecnologías

El 536-136 reúne tecnologías y normas Mitutoyo de precisión y calidad.

Norma ISO 13385-1
Norma ISO 13385-1

Especificaciones de exactitud definidas conforme a la norma internacional ISO 13385-1:2019 para este tipo de instrumento.

Certificado de Inspección
Certificado de Inspección

Incluye los datos de inspección del instrumento, para un uso con confianza y trazabilidad a la norma.

Mitutoyo Quality
Mitutoyo Quality

Estándar de calidad Mitutoyo en cada etapa: diseño, fabricación e inspección final.
