Patrón de Escuadra Serie 311 - Medición escuadratura / Linealidad - 311-226

Patrón de Escuadra Serie 311 - Medición escuadratura / Linealidad - 311-226

Name: Patrón de Escuadra Serie 311 - Medición escuadratura / Linealidad - 311-226
Brand: Mitutoyo
SKU: 311-226

SKU: 311-226

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

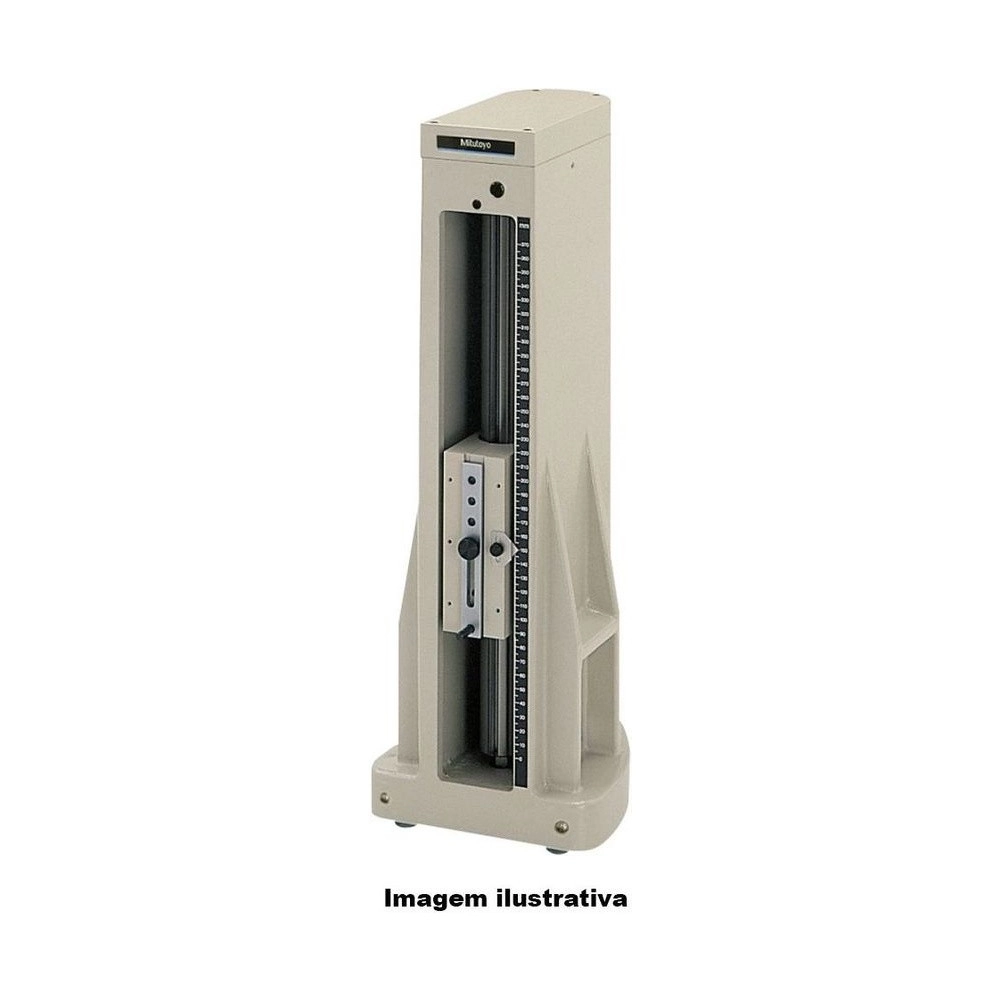

El Patrón de Escuadra Mitutoyo 311-226, de la serie 311, mide perpendicularidad y rectitud con exactitud y eficiencia simplemente moviendo una palanca. Es la versión en pulgadas del 311-225: 10" de recorrido vertical, perpendicularidad de 240 µin y rectitud de 100 µin.

Mide 180 × 200 × 520 mm y pesa 16,2 kg, como el modelo métrico. Según el catálogo 2019, acepta bloques de aumento y viene con el indicador de palanca en pulgadas 513-403.

Una escuadra maestra, preparada aparte, sirve para calibrar el patrón con el mecanismo interno de ajuste de perpendicularidad cuando la medición exige alta exactitud. La fuerza de deslizamiento es de aprox. 2 a 5 N y el movimiento viene de la manija en la parte trasera. Según el catálogo, el certificado de inspección no viene incluido.

Recorrido vertical de 10" · 16,2 kg
Perpendicularidad de 240 µin · rectitud 100 µin
Medición con una sola palanca · fuerza 2 a 5 N
Dimensiones de 180 × 200 × 520 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 311-226 entre los patrones de escuadra de la serie 311.

El intermedio en pulgadas.

Con 100 µin de rectitud.

A partir de una escuadra preparada aparte.

Deslizamiento de aprox. 2 a 5 N.

Indicador de palanca, pinza, soporte y llave.

Para superficies que la punta no alcanza.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 311-226.

10" Recorrido vertical

Versión en pulgadas.
240 µin Perpendicularidad

Declarada en el catálogo.
100 µin Rectitud

En el recorrido vertical.
2 a 5 N Fuerza de deslizamiento

Aproximada, según el catálogo 2025.
16,2 kg Masa

180 × 200 × 520 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 311-226 es la elección correcta.

Desafío Pieza acotada en pulgadas por encima de 6"

El 311-216 no cubre la altura de la pieza.

Solución

El 311-226 tiene 10" de recorrido vertical.

Desafío Tolerancia en el sistema del plano

Convertir µin a µm en cada lectura retrasa la inspección.

Solución

El 311-226 declara perpendicularidad y rectitud en pulgadas.

Desafío Punta que no alcanza la superficie

En rebajes, la punta del indicador no llega al punto de medición.

Solución

El catálogo ofrece el palpador 900565 como accesorio opcional del 311-226.

Desafío Ajustar la posición del indicador

Reposicionar el indicador a mano toma tiempo en cada pieza.

Solución

El soporte ajustable 900571, opcional, facilita el ajuste de la posición en el 311-226.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 311
Modelo: Medición de Escuadra / Linealidad
Curso Vertical: 10"
Escuadra: 240µin
Linealidad: 100µin
Dimensiones (L×A×H): 180×200×520mm

Detalles técnicos

Línea: Patrón de escuadra (Maestro de Perpendicularidad)
Sistema: Pulgadas
Masa: 16,2 kg
Fuerza de deslizamiento: Aprox. 2 a 5 N
Operación: Manija de movimiento vertical en la parte trasera de la unidad
Ajuste de perpendicularidad: Mecanismo interno, calibrado con una escuadra maestra preparada aparte
Indicador de palanca incluido: 513-403 (catálogo 2019)
Otros accesorios estándar: Pinza 902053, soporte de indicador 601471 y llave Allen de 3 mm (538616)
Accesorios opcionales (catálogo): Palpador 900565, soporte ajustable 900571 y soporte extensor 900551 (200 mm)
Bloques de aumento: Se pueden usar en este patrón, según el catálogo
Certificado: No incluido, según la nota del catálogo

Funciones

Cómo trabaja el 311-226

Palanca única

Perpendicularidad y rectitud medidas moviendo una sola palanca.

Movimiento vertical

Con la manija trasera, con fuerza de deslizamiento de aprox. 2 a 5 N.

Ajuste interno

Calibración de perpendicularidad a partir de una escuadra maestra preparada aparte.

Variantes de la serie

Patrones de escuadra de la serie 311 disponibles en la tienda

Código	Recorrido vertical	Perpendicularidad	Rectitud
311-215	150 mm	3 µm	2 µm
311-216	6"	120 µin	80 µin
311-225	250 mm	6 µm	2,5 µm
311-226 (este)	10"	240 µin	100 µin
311-245	450 mm	9 µm	3,5 µm
311-246	18"	360 µin	140 µin

Artículos incluidos

Patrón de Escuadra 311-226
Indicador de palanca
Pinza 902053
Soporte de indicador 601471
Llave Allen de 3 mm (538616)

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 311-226?

Para medir perpendicularidad y rectitud con exactitud y eficiencia, moviendo una sola palanca.

¿Cuál es la perpendicularidad del 311-226?

240 µin de perpendicularidad y 100 µin de rectitud, en 10" de recorrido vertical.

¿Cuál es la diferencia entre el 311-226 y el 311-225?

El sistema de medida. El 311-225 es métrico, con 250 mm, 6 µm de perpendicularidad y 2,5 µm de rectitud; el cuerpo y la masa son iguales.

¿El 311-226 viene con certificado?

No. Según el catálogo, el certificado de inspección no acompaña al patrón de escuadra; hay que consultar a la oficina Mitutoyo.

¿Qué accesorios opcionales hay para el 311-226?

El palpador 900565, el soporte ajustable 900571 y el soporte extensor 900551, de 200 mm.
