Patrón de Escuadra Serie 311 - Medición de escuadratura / Linealidad - 311-215

Patrón de Escuadra Serie 311 - Medición de escuadratura / Linealidad - 311-215

Name: Patrón de Escuadra Serie 311 - Medición de escuadratura / Linealidad - 311-215
Brand: Mitutoyo
SKU: 311-215

SKU: 311-215

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

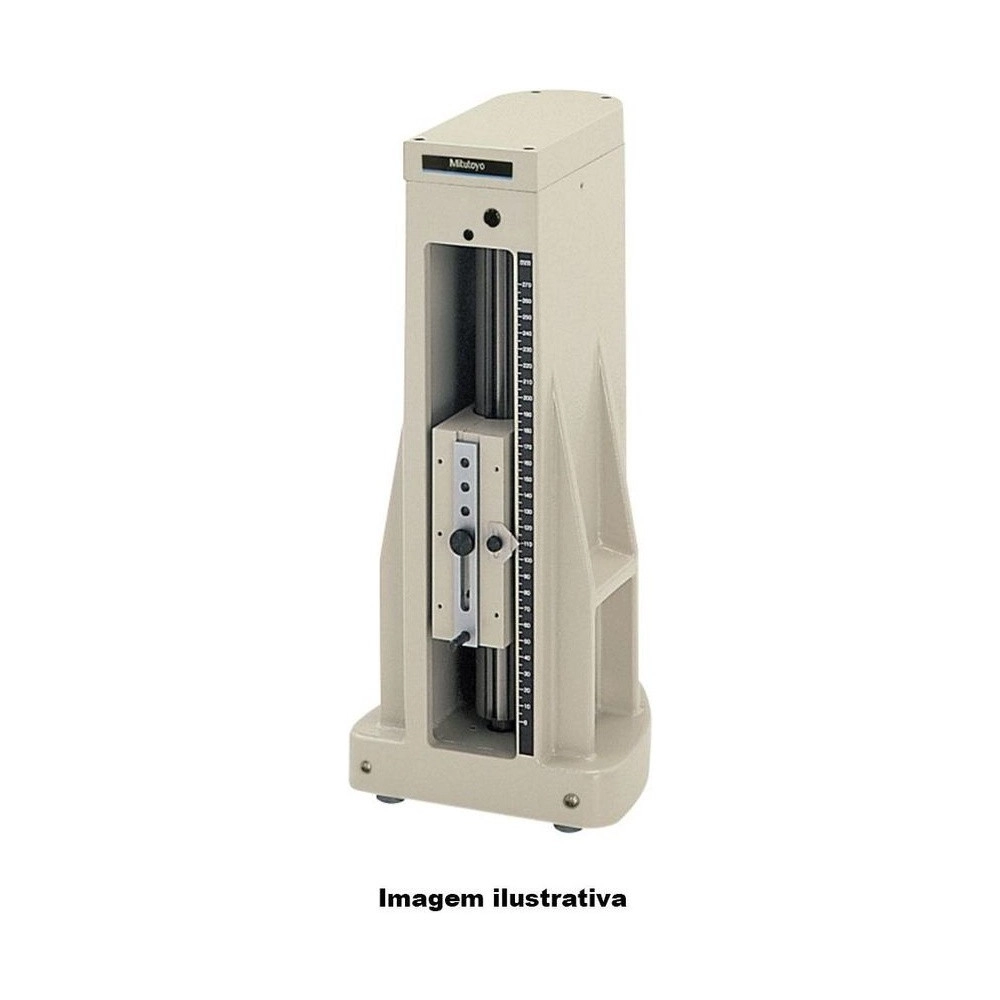

El Patrón de Escuadra Mitutoyo 311-215, de la serie 311, mide perpendicularidad y rectitud con exactitud y eficiencia simplemente moviendo una palanca. Es el patrón de escuadra métrico más pequeño de la serie: 150 mm de recorrido vertical, con perpendicularidad de 3 µm y rectitud de 2 µm, los menores valores de la línea.

El nombre de fábrica es SL-150. Mide 180 × 200 × 420 mm y pesa 13,7 kg; acepta bloques de aumento para ganar altura.

Una escuadra maestra, preparada aparte, sirve para calibrar el patrón con el mecanismo interno de ajuste de perpendicularidad cuando la medición exige alta exactitud. La fuerza de deslizamiento es de aprox. 2 a 5 N y el movimiento viene de la manija en la parte trasera. Según el catálogo, el certificado de inspección no viene incluido.

Recorrido vertical de 150 mm · 13,7 kg
Perpendicularidad de 3 µm · rectitud 2 µm
Medición con una sola palanca · fuerza 2 a 5 N
Dimensiones de 180 × 200 × 420 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 311-215 entre los patrones de escuadra de la serie 311.

El menor valor de la línea.

El más bajo de los patrones métricos.

A partir de una escuadra preparada aparte.

Deslizamiento de aprox. 2 a 5 N.

Indicador de palanca, pinza, soporte y llave.

Para superficies que la punta no alcanza.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 311-215.

150 mm Recorrido vertical

Nombre de fábrica SL-150.
3 µm Perpendicularidad

Declarada en el catálogo.
2 µm Rectitud

En el recorrido vertical.
2 a 5 N Fuerza de deslizamiento

Aproximada, según el catálogo 2025.
13,7 kg Masa

180 × 200 × 420 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 311-215 es la elección correcta.

Desafío Pieza baja con tolerancia estrecha

En los modelos más altos, la especificación de perpendicularidad es mayor.

Solución

Con 150 mm de recorrido, el 311-215 declara 3 µm de perpendicularidad y 2 µm de rectitud.

Desafío Necesitar más altura después

Un patrón bajo puede quedar corto para una pieza nueva.

Solución

El 311-215 acepta bloques de aumento, según el catálogo.

Desafío Punta que no alcanza la superficie

En rebajes, la punta del indicador no llega al punto de medición.

Solución

El catálogo ofrece el palpador 900565 como accesorio opcional del 311-215.

Desafío Medir más lejos del patrón

El soporte de indicador estándar limita el alcance.

Solución

El soporte extensor 900551, opcional, extiende la posición de medición 200 mm en el 311-215.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 311
Modelo: Medición de Escuadra / Linealidad
Curso Vertical: 150mm
Escuadra: 3µm
Linealidad: 2µm
Dimensiones (L×A×H): 180×200×420mm

Detalles técnicos

Línea: Patrón de escuadra (Maestro de Perpendicularidad)
Nombre de fábrica: SL-150
Masa: 13,7 kg
Fuerza de deslizamiento: Aprox. 2 a 5 N
Operación: Manija de movimiento vertical en la parte trasera de la unidad
Ajuste de perpendicularidad: Mecanismo interno, calibrado con una escuadra maestra preparada aparte
Indicador de palanca incluido: 513-401-10H (catálogo 2025) o 513-405 (catálogo 2019)
Otros accesorios estándar: Pinza 902053, soporte de indicador 601471 y llave Allen de 3 mm (538616)
Accesorios opcionales (catálogo): Palpador 900565, soporte ajustable 900571 y soporte extensor 900551 (200 mm)
Bloques de aumento: Se pueden usar en este patrón, según el catálogo
Certificado: No incluido, según la nota del catálogo

Funciones

Cómo trabaja el 311-215

Palanca única

Perpendicularidad y rectitud medidas moviendo una sola palanca.

Movimiento vertical

Con la manija trasera, con fuerza de deslizamiento de aprox. 2 a 5 N.

Ajuste interno

Calibración de perpendicularidad a partir de una escuadra maestra preparada aparte.

Variantes de la serie

Patrones de escuadra de la serie 311 disponibles en la tienda

Código	Recorrido vertical	Perpendicularidad	Rectitud
311-215 (este)	150 mm	3 µm	2 µm
311-216	6"	120 µin	80 µin
311-225	250 mm	6 µm	2,5 µm
311-226	10"	240 µin	100 µin
311-245	450 mm	9 µm	3,5 µm
311-246	18"	360 µin	140 µin

Artículos incluidos

Patrón de Escuadra 311-215
Indicador de palanca
Pinza 902053
Soporte de indicador 601471
Llave Allen de 3 mm (538616)

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 311-215?

Para medir perpendicularidad y rectitud con exactitud y eficiencia, moviendo una sola palanca.

¿Cuál es la perpendicularidad y la rectitud del 311-215?

3 µm de perpendicularidad y 2 µm de rectitud, en 150 mm de recorrido vertical.

¿Cuál es la diferencia entre el 311-215 y el 311-216?

Son el mismo patrón en sistemas distintos: el 311-215 es métrico, con 150 mm; el 311-216 es en pulgadas, con 6", 120 µin de perpendicularidad y 80 µin de rectitud.

¿Qué accesorios opcionales hay para el 311-215?

El palpador 900565, el soporte ajustable 900571 y el soporte extensor 900551, de 200 mm.

¿El 311-215 viene con certificado?

No. Según el catálogo, el certificado de inspección no acompaña al patrón de escuadra; hay que consultar a la oficina Mitutoyo.
