Patrón de Escuadra Serie 311 - Medición escuadratura / Linealidad - 311-245

Patrón de Escuadra Serie 311 - Medición escuadratura / Linealidad - 311-245

Name: Patrón de Escuadra Serie 311 - Medición escuadratura / Linealidad - 311-245
Brand: Mitutoyo
SKU: 311-245

SKU: 311-245

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

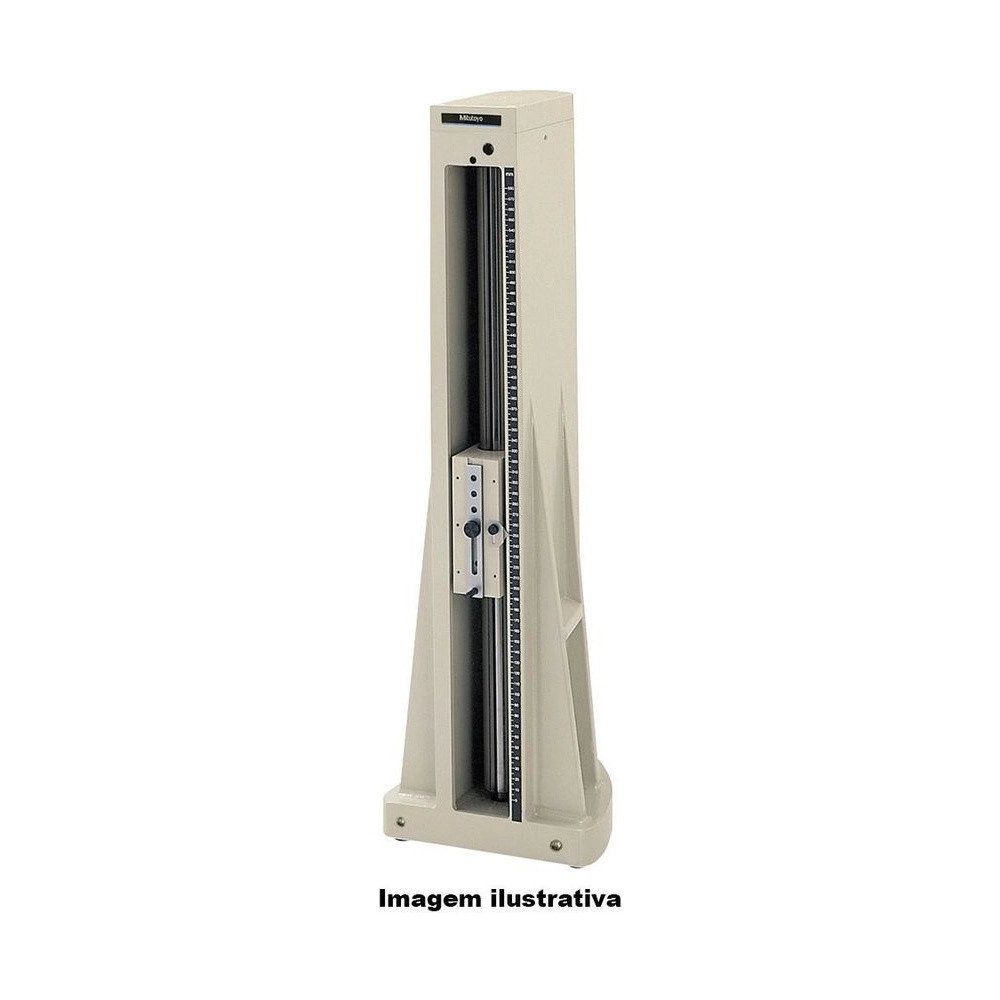

El Patrón de Escuadra Mitutoyo 311-245 es un Maestro de Perpendicularidad de la serie 311. Es el patrón de escuadra más grande de la serie: 450 mm de recorrido vertical, en 720 mm de altura y base de 220 × 220 mm. Con él, la perpendicularidad y la rectitud se miden moviendo una sola palanca.

La perpendicularidad es de 9 µm y la rectitud, de 3,5 µm. Pesa 24 kg, y es el modelo que aparece en la foto del catálogo 2025. Nombre de fábrica: SL-450.

El certificado de inspección no viene incluido, según la nota del catálogo. La manija trasera mueve el conjunto en vertical, con fuerza de deslizamiento de aprox. 2 a 5 N, y el mecanismo interno de ajuste de perpendicularidad permite calibrar el patrón a partir de una escuadra maestra preparada aparte.

Recorrido vertical de 450 mm · 24 kg
Perpendicularidad de 9 µm · rectitud 3,5 µm
Medición con una sola palanca · fuerza 2 a 5 N
Dimensiones de 220 × 220 × 720 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 311-245 entre los patrones de escuadra de la serie 311.

El mayor patrón de escuadra de la serie.

Más ancha que la de los modelos menores.

Perpendicularidad y rectitud de una vez.

Fuerza de deslizamiento declarada.

Con la manija en la parte trasera de la unidad.

Palpador y soportes ajustable y extensor.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 311-245.

450 mm Recorrido vertical

Nombre de fábrica SL-450.
9 µm Perpendicularidad

Declarada en el catálogo.
3,5 µm Rectitud

En el recorrido vertical.
2 a 5 N Fuerza de deslizamiento

Aproximada, según el catálogo 2025.
24 kg Masa

220 × 220 × 720 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 311-245 es la elección correcta.

Desafío Pieza alta

Los modelos de 150 y 250 mm no cubren piezas más altas.

Solución

El 311-245 tiene 450 mm de recorrido vertical.

Desafío Columna alta estable

Una columna de 720 mm necesita una base proporcional.

Solución

El 311-245 tiene base de 220 × 220 mm y 24 kg.

Desafío Medir perpendicularidad y rectitud por separado

Dos montajes para dos mediciones llevan el doble de tiempo.

Solución

En el 311-245, las dos salen moviendo una palanca.

Desafío Medir más lejos del patrón

El soporte de indicador estándar limita el alcance.

Solución

El soporte extensor 900551, opcional, extiende la posición de medición 200 mm en el 311-245.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 311
Modelo: Medición de Escuadra / Linealidad
Curso Vertical: 450mm
Escuadra: 9µm
Linealidad: 3,5µm
Dimensiones (L×A×H): 220×220×720mm

Detalles técnicos

Línea: Patrón de escuadra (Maestro de Perpendicularidad)
Nombre de fábrica: SL-450
Masa: 24 kg
Fuerza de deslizamiento: Aprox. 2 a 5 N
Operación: Manija de movimiento vertical en la parte trasera de la unidad
Ajuste de perpendicularidad: Mecanismo interno, calibrado con una escuadra maestra preparada aparte
Indicador de palanca incluido: 513-401-10H (catálogo 2025) o 513-405 (catálogo 2019)
Otros accesorios estándar: Pinza 902053, soporte de indicador 601471 y llave Allen de 3 mm (538616)
Accesorios opcionales (catálogo): Palpador 900565, soporte ajustable 900571 y soporte extensor 900551 (200 mm)
Certificado: No incluido, según la nota del catálogo

Funciones

Cómo trabaja el 311-245

Palanca única

Perpendicularidad y rectitud medidas moviendo una sola palanca.

Movimiento vertical

Con la manija trasera, con fuerza de deslizamiento de aprox. 2 a 5 N.

Ajuste interno

Calibración de perpendicularidad a partir de una escuadra maestra preparada aparte.

Variantes de la serie

Patrones de escuadra de la serie 311 disponibles en la tienda

Código	Recorrido vertical	Perpendicularidad	Rectitud
311-215	150 mm	3 µm	2 µm
311-216	6"	120 µin	80 µin
311-225	250 mm	6 µm	2,5 µm
311-226	10"	240 µin	100 µin
311-245 (este)	450 mm	9 µm	3,5 µm
311-246	18"	360 µin	140 µin

Artículos incluidos

Patrón de Escuadra 311-245
Indicador de palanca
Pinza 902053
Soporte de indicador 601471
Llave Allen de 3 mm (538616)

Preguntas frecuentes

Preguntas y Respuestas

¿Cómo se opera el 311-245?

Con la manija de movimiento vertical en la parte trasera de la unidad, con fuerza de deslizamiento de aprox. 2 a 5 N.

¿Cuál es la perpendicularidad del 311-245?

9 µm de perpendicularidad y 3,5 µm de rectitud, en 450 mm de recorrido vertical.

¿El 311-245 acepta bloques de aumento?

El catálogo indica los bloques de aumento para el 311-215 y el 311-225. El 311-245 no tiene esa nota; ya es el de mayor recorrido, 450 mm.

¿Qué accesorios opcionales hay para el 311-245?

El palpador 900565, el soporte ajustable 900571 y el soporte extensor 900551, de 200 mm.

¿El 311-245 viene con certificado?

No. Según el catálogo, el certificado de inspección no acompaña al patrón de escuadra; hay que consultar a la oficina Mitutoyo.
