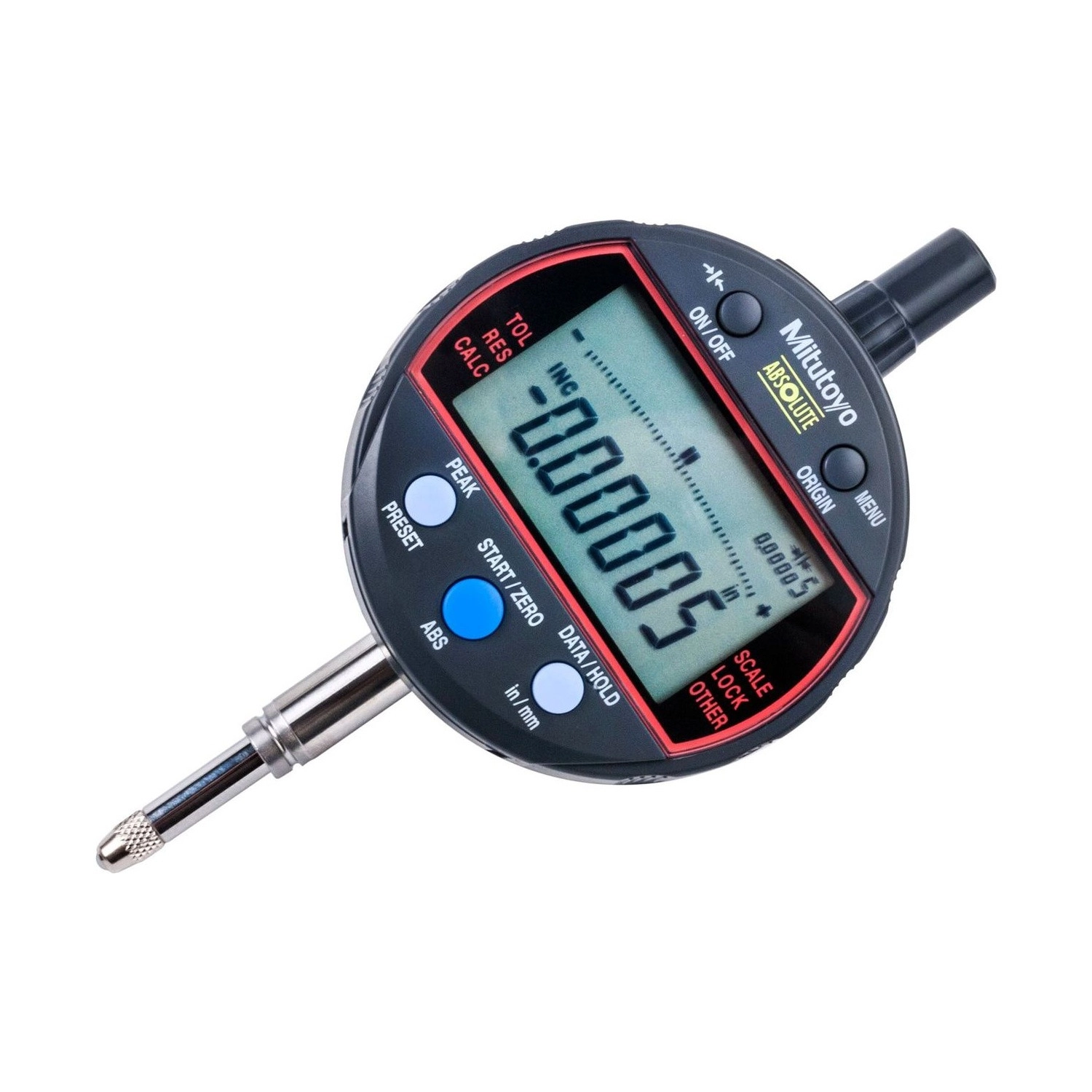

Reloj Comparador Digital ABSOLUTE ID-C Serie 543 - Modelo con función de cálculo Ax + B + Cx-1 - 543-341B

Name: Reloj Comparador Digital ABSOLUTE ID-C Serie 543 - Modelo con función de cálculo Ax + B + Cx-1 - 543-341B
Brand: Mitutoyo
SKU: 543-341B

SKU: 543-341B

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-341B es el modelo de la serie 543 ID-C con función de cálculo: aplica la fórmula f(x) = Ax + B + Cx−¹ sobre el desplazamiento del husillo y muestra el resultado ya convertido, en vez de la distancia medida.

Eso resuelve la medición indirecta. Cuando la magnitud que interesa no es la carrera del husillo, sino algo proporcional a ella, el instrumento hace la cuenta: se define el multiplicador y la pantalla pasa a indicar el valor final, sin tabla ni calculadora al lado del banco.

El rango de medición es de 12,7 mm (.5") con resolución de 0,001 mm (.00005") y error máximo permisible de .00012". La fuerza de medición es de 1,5 N o menor, la tapa trasera es plana y una pila SR44 dura cerca de 1 año en uso normal.

Rango 12,7 mm / .5" · resolución 0,001 mm / .00005"
Error máximo permisible .00012" · fuerza de medición 1,5 N o menor
Cálculo f(x) = Ax + B + Cx−¹ · en el propio instrumento
Resolución seleccionable en 12 niveles · 1 año de pila

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-341B dentro de la serie 543 ID-C.

La pantalla muestra la magnitud final, no la carrera del husillo.

Se define el coeficiente y se lee el resultado, sin convertir a mano.

Para que la pantalla no muestre dígitos sin significado en el valor calculado.

Los extremos del recorrido, ya en la magnitud calculada.

Fija coeficientes y origen contra alteración accidental.

Una SR44 en uso normal de 8 horas diarias.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-341B.

f(x) = Ax + B + Cx−¹ FUNCIÓN

Tres coeficientes aplicados al desplazamiento del husillo: A multiplica, B desplaza el origen y C cubre la parte inversamente proporcional. La pantalla pasa a indicar la magnitud final.
12 niveles seleccionables RESOLUCIÓN MOSTRADA

Como el valor es calculado, la última cifra no siempre es significativa. Elegir el nivel evita mostrar un dígito que la cuenta no sostiene.
0,001 mm / .00005" RESOLUCIÓN DE MEDICIÓN

La lectura del husillo antes de la fórmula, en ambas unidades, con conversión en la propia pantalla.
.00012" ERROR MÁXIMO PERMISIBLE

Error máximo admitido en el recorrido de 12,7 mm, excluido el error de 1 dígito de conteo.
1,5 N o menor FUERZA DE MEDICIÓN

La fuerza aplicada por la punta, la misma de los demás modelos de 12,7 mm de la serie.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-341B es la elección correcta.

Desafío Convertir la lectura con una tabla al lado del banco

Cuando la magnitud que interesa es proporcional a la carrera, pero no es la carrera, el operario mide, anota y convierte después. La tabla queda en la pared, la cuenta se hace de memoria y el error entra sin aviso.

Solución

El 543-341B aplica f(x) = Ax + B + Cx−¹ y muestra el valor final, ya convertido, en la pantalla.

Desafío Calculadora en medio de la inspección

Multiplicar cada lectura por un factor durante el lote retrasa la verificación y rompe el ritmo, además de abrir espacio al tipeo equivocado.

Solución

El coeficiente se define una vez en el instrumento y vale para todas las lecturas siguientes.

Desafío Dígito sin significado en el resultado

Un valor calculado suele mostrar más cifras de las que la cuenta sostiene, y alguien termina usando la última como si fuera medida.

Solución

El cambio de resolución en 12 niveles ajusta la pantalla a lo que la combinación de coeficientes realmente sostiene.

Desafío Configuración alterada por error

Un coeficiente u origen cambiado sin que nadie lo advierta invalida el lote entero, y el descubrimiento llega tarde.

Solución

La función de bloqueo fija la configuración del 543-341B e impide alteraciones durante el trabajo.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: 543
Modelo: Modelo con función de cálculo Ax+B+Cx-1
Marca: Mitutoyo
Capacidad: 12,7mm/.5"
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolución (mm): 0,001mm
Graduación / Graduado: .00005"/ 0,001mm
Exactitud: .00012”

Detalles técnicos

Función que define el modelo: Cálculo f(x) = Ax + B + Cx−¹ aplicado al desplazamiento del husillo
Cambio de resolución: Seleccionable en 12 niveles, según la combinación de coeficientes utilizada
Retención: Valores de máximo y de mínimo
Tapa trasera: Plana, para fijación por el vástago
Fuerza de medición: 1,5 N o menor
Pila: SR44 (1 unidad), código 938882, incluida para la puesta en marcha
Vida útil de la pila: Aproximadamente 1 año de uso normal (8 horas diarias)
Sistema de medición: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos
Transductor: Electrostático lineal Absolute
Diámetro del vástago: 8 mm (ISO/JIS) o 3/8" (ANSI/AGD)
Punta de contacto estándar: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exactitud: El valor declarado excluye el error de 1 dígito de conteo
Documento de referencia: Catálogo general Mitutoyo, cuaderno de Relojes Comparadores

Funciones

Funciones de operación del 543-341B

Cálculo f(x) = Ax + B + Cx−¹

El instrumento aplica la fórmula al desplazamiento del husillo y muestra el resultado. El coeficiente A multiplica, B desplaza el origen y C cubre la parte inversamente proporcional, que es la que aparece en medición por palanca y en conversión de ángulo.

Cambio de resolución en 12 niveles

Como el resultado es calculado, la cifra significativa cambia según los coeficientes. El instrumento permite elegir entre 12 niveles de resolución para que la pantalla no muestre dígitos sin significado.

Retención de máximo y mínimo

Guarda los extremos del recorrido, útil cuando la magnitud calculada también varía a lo largo de la medición.

Preajuste y puesta a cero

Define el origen a partir de la pieza de referencia, antes de que los coeficientes entren en la cuenta.

Juicio Pasa/±No pasa

Indica si el valor calculado está dentro de los límites, distinguiendo por encima y por debajo del rango.

Función de bloqueo

Fija la configuración e impide que coeficientes u origen se alteren por error durante el trabajo.

Congelamiento de la pantalla

La función Hold mantiene el valor en la pantalla para leer fuera de la posición de medición.

Salida de datos

Puerto Digimatic, para registrar el valor ya calculado en red de medición y en CEP.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos de función de la serie 543 ID-C disponibles en la tienda

Código	Función principal	Rango de medición	Resolución
543-301-10	Valores de máximo y de mínimo	12,7 mm / .5"	0,001 mm / .00005"
543-310B-10	Para comparador de diámetro interior	12,7 mm	0,001 mm
543-341B (este)	Cálculo f(x) = Ax + B + Cx−¹	12,7 mm / .5"	0,001 mm / .00005"
543-350-10	Salida de señal Pasa/±No pasa	12,7 mm	0,001 mm

Artículos incluidos

Reloj comparador digital 543-341B
Pila SR44 (938882), para la puesta en marcha
Punta de contacto 901312
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas y Respuestas

¿Qué resuelve la función de cálculo del 543-341B?

La medición indirecta. Cuando la magnitud de interés es proporcional al desplazamiento del husillo pero no es él, el instrumento aplica f(x) = Ax + B + Cx−¹ y muestra el resultado final. El operario lee el valor listo en vez de medir, anotar y convertir.

¿Qué significan los coeficientes A, B y C en el cálculo del 543-341B?

A multiplica el desplazamiento, B desplaza el origen del resultado y C entra en la parte inversamente proporcional al desplazamiento. Con C igual a cero y A igual a 1, el instrumento se comporta como un comparador digital común.

¿Por qué el 543-341B permite elegir la resolución en 12 niveles?

Porque el número mostrado es calculado, no medido directamente. Según la combinación de coeficientes, la última cifra decimal puede no tener significado. Elegir el nivel correcto evita que alguien trate un dígito de redondeo como medida.

¿Se puede bloquear la configuración del 543-341B?

Sí, es la función de bloqueo. Impide que coeficientes, origen y demás ajustes se alteren durante el trabajo, lo que en inspección de lotes evita invalidar todo por un toque accidental.

¿Cuál es la diferencia entre el 543-341B y el 543-301-10?

El 543-341B calcula y el 543-301-10 retiene. Ambos tienen 12,7 mm de rango, resolución de 0,001 mm y error máximo permisible de .00012", pero el primero aplica una fórmula al desplazamiento y el segundo guarda máximo, mínimo y amplitud. Uno sirve a la medición indirecta, el otro a la medición de alabeo.

¿Cuántas pilas usa el 543-341B?

Una pila SR44, código 938882, entregada con el instrumento para la puesta en marcha. La autonomía es de aproximadamente 1 año en uso normal, considerando 8 horas diarias.

¿Qué significa el sufijo B en el 543-341B?

Tapa trasera plana, sin oreja de fijación. El instrumento se sujeta por el vástago de 8 mm, en soporte o base magnética. Es la misma convención usada en toda la serie 543.
