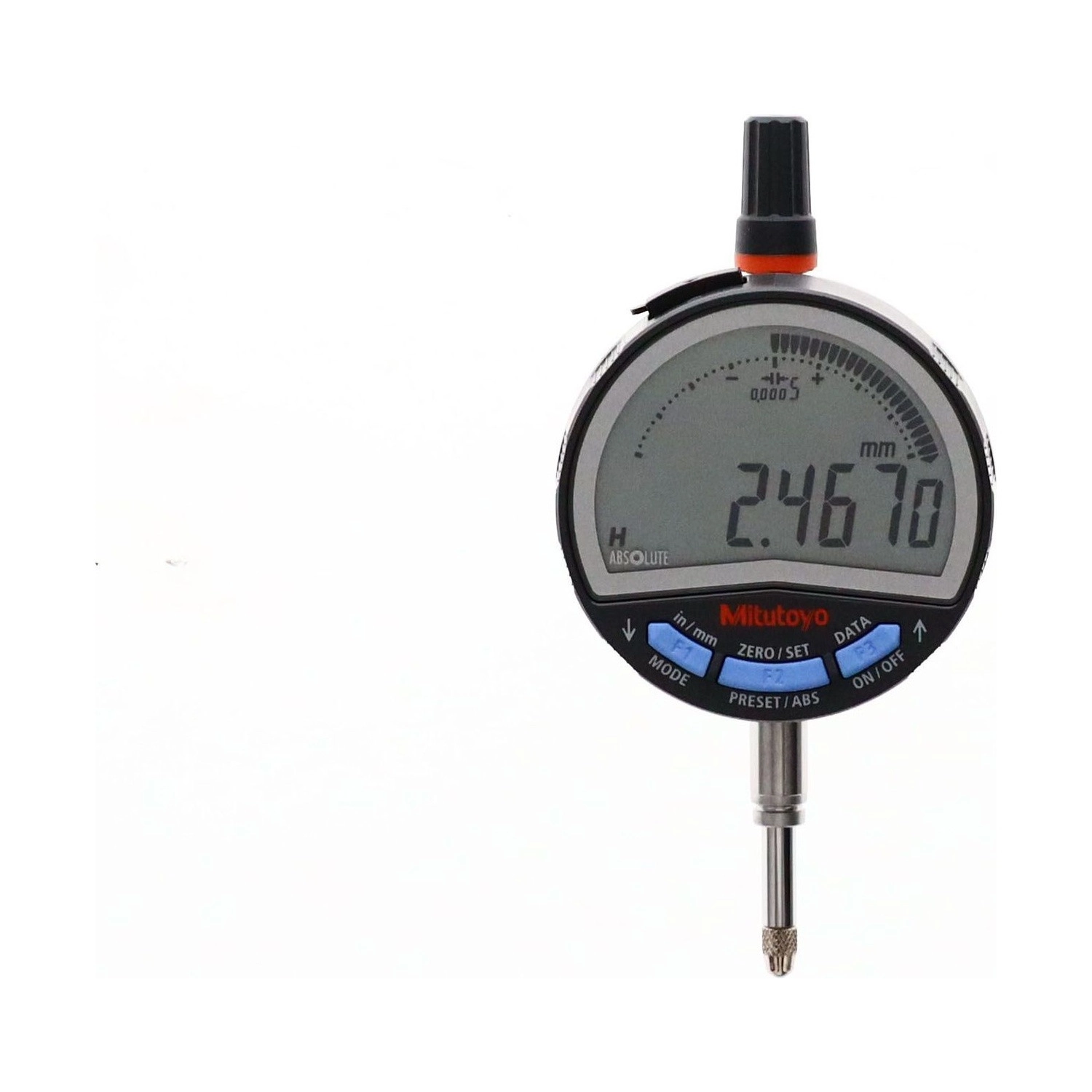

Reloj Comparador Dig .5"/ 12,7mm ID-C tapa con oreja- 543-701

SKU: 543-701

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Accesorios incluidos
Pila CR2032 y certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Modelo estándar de la serie 543 ID-C que lee en las dos unidades, y con una asimetría que el nombre no cuenta: son cuatro resoluciones seleccionables en pulgada (.00002", .00005", .0001" y .0005") contra tres en milímetro (0,0005, 0,001 y 0,01 mm).

La capacidad es de 12,7 mm (.5") y la exactitud de 0,003 mm (.00012"), con histéresis y repetibilidad de 0,002 mm. La fuerza de medición es de 1,5 N o menos y la masa, de 175 g.

Usa el sensor ABSOLUTE y tiene salida Digimatic. La tapa trasera es con oreja, con agujero para sujetar el reloj con tornillo; la versión de trasera plana es el 543-701B. Quien trabaja solo en milímetros tiene el 543-700, de la misma mecánica.

Resumen técnico
  • Lee en milímetro y pulgada · con conversión en el visor
  • 4 resoluciones en pulgada · 3 en milímetro, seleccionables
  • Capacidad 12,7 mm / .5" · exactitud 0,003 mm / .00012"
  • Fuerza 1,5 N o menos · tapa con oreja · 175 g

Aspectos destacados del producto

Lo que distingue al 543-701 dentro de la serie 543 ID-C.

Lee en las dos unidades

Milímetro y pulgada, alternados en el visor.

4 resoluciones en pulgada

De .00002" a .0005", contra 3 en milímetro.

Exactitud de 0,003 mm

O .00012" en la lectura en pulgadas.

Tapa con oreja

Agujero de fijación, para sujetar con tornillo en el dispositivo.

Sensor ABSOLUTE

El origen se restaura al encender, sin poner a cero cada vez.

Salida Digimatic

Lleva la lectura a la computadora y al control de proceso.

Características principales

Lo que significa en la práctica cada dato del 543-701.

  • Milímetro y pulgada LECTURA

    La conversión es del instrumento. En un taller que recibe planos en ambas unidades, es lo que saca la cuenta mental del medio de la medición.

  • .00002" a .0005", cuatro pasos RESOLUCIÓN EN PULGADA

    Un paso más que en milímetros, que tiene tres. La escala en pulgadas baja a veinte millonésimas, más fina que el equivalente métrico del mismo instrumento.

  • 0,003 mm / .00012" EXACTITUD

    Error máximo permitido en el recorrido de 12,7 mm, declarado en las dos unidades. Es ese número, y no la resolución del visor, el que entra en la comparación con la tolerancia.

  • 1,5 N o menos FUERZA DE MEDICIÓN

    El valor estándar de la línea. Para material que cede, la serie tiene los modelos de baja fuerza, como el 543-706, que es este mismo con fuerza ajustable.

  • Con oreja, 175 g TAPA TRASERA

    La oreja es un agujero de fijación en la trasera, para sujetar el reloj con tornillo. La versión de trasera plana es el 543-701B, con 165 g.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 543-701 es la elección correcta.

Desafío Plano en pulgadas e instrumento en milímetros

Convertir la unidad a mano durante la operación es donde entra el error que solo aparece cuando la pieza se mide otra vez, ya fuera de la máquina.

Solución

El 543-701 alterna entre milímetro y pulgada en el propio visor, con exactitud declarada en ambas.

Desafío Resolución demasiado fina en pulgadas

Cuando el plano está en milésimas de pulgada, un visor en veinte millonésimas oscila en el último dígito y estorba en vez de ayudar.

Solución

El 543-701 tiene cuatro resoluciones en pulgada, de .00002" a .0005": se puede subir el paso hasta lo que el plano pide.

Desafío Sujetar el reloj en el dispositivo

Un comparador suelto cambia de posición entre una pieza y otra, y la medición pasa a depender de cómo se lo apoyó.

Solución

La tapa con oreja del 543-701 tiene agujero de fijación, para sujetar el instrumento con tornillo.

Desafío Rehacer el cero en cada turno

Un comparador sin sensor absoluto pierde el origen al apagarse, y recuperarlo significa apoyar de nuevo en el patrón antes de empezar a producir.

Solución

El sensor ABSOLUTE del 543-701 restaura el origen solo cuando se enciende el instrumento.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

  • Serie: ID-C
  • Fuerza de medición: 1,5N o menor
  • Vida útil de la batería: Aprox. 2.700 horas con uso continuo
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico y Pulgadas (mm/in)
  • Alcance (mm): 0-12,7mm
  • Alcance (in): 0-0,5"
  • Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
  • Resolución (in): 0,00002", 0,0001", 0,0005", 0,00005"
  • Exactitud (mm): ±0,003mm
  • Exactitud (in): ±0,00012"
  • Protección IP: IP42
  • Exactitud: .00012”/ 0,003mm
  • Salida de Datos: Sí
  • Tecnología: Absolute
  • Tapa trasera: Con oreja
  • Diámetro del vástago: 8mm
  • Histéresis: 0,002mm
  • Repetibilidad: 0,002mm

Detalles técnicos

Resoluciones en pulgada
.00002", .00005", .0001" y .0005", seleccionables
Resoluciones en milímetro
0,0005 mm, 0,001 mm y 0,01 mm, seleccionables
Fijación de la tapa
Con oreja, para fijación con tornillo
Masa
175 g (la versión de tapa lisa, 543-701B, pesa 165 g)
Pila
CR2032 (1 pieza), provista para verificación de funcionamiento
Vida útil de la pila
Aproximadamente 2.700 horas de uso continuo, cerca de 2,5 años en uso normal
Sensor ABSOLUTE
ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla
LCD de 6 dígitos con símbolos
Capacidad
12,7 mm

Funciones

Funciones de operación del 543-701
Conversión pulgada/mm

Alterna la unidad en el propio visor. Es la función central de este modelo: el plano manda en la unidad, y el instrumento acompaña sin tabla de conversión.

Resolución seleccionable

Cuatro resoluciones en pulgada y tres en milímetro, elegidas en el reloj, sin accesorio.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Transmisión de datos

Este reloj tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AGQ001FBanco fijo junto a la computadora
2. U-WAVE fit por radiofrecuencia02AZF700 + 264-622B + 02AZD810EVarios bancos · sin cable hasta la computadora
3. U-WAVE fit por radiofrecuencia con zumbador02AZF700 + 264-623B + 02AZD810EVarios bancos · aviso sonoro en cada envío
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUn puesto de trabajo · computadora con Bluetooth
5. U-WAVE fit por Bluetooth con señal sonora02AZF700 + 264-627BUn puesto de trabajo · confirmación visible y audible
6. Transmisor inalámbrico U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVarios bancos · transmisor separado del reloj
7. Transmisor inalámbrico U-WAVE-T con zumbador02AZG011 + 02AZD880H + 02AZD810EVarios bancos · aviso sonoro en cada envío
Opción 1
Cable USB directo (Input Tool)
Necesitás estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del reloj al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

Opción 2
U-WAVE fit por radiofrecuencia
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-622B (Transmisor de Datos Inalámbrico U-WAVE fit · protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La unidad de conexión U-WAVE fit se acopla al reloj y recibe el transmisor. La lectura va por radiofrecuencia hasta el receptor U-WAVE-R conectado a la computadora. La versión con zumbador es la Opción 3.

Opción 3
U-WAVE fit por radiofrecuencia con zumbador
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-623B (Transmisor de Datos Inalámbrico U-WAVE fit · zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma unidad de conexión y mismo receptor de la Opción 2, con el transmisor que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP67.

Opción 4
U-WAVE fit por Bluetooth
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-626B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67)

La misma unidad de conexión, con el transmisor Bluetooth, que se comunica directo con la computadora y no necesita el receptor U-WAVE-R. La versión con LED y señal sonora es la Opción 5.

Opción 5
U-WAVE fit por Bluetooth con señal sonora
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-627B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · LED y señal sonora)

Misma unidad de conexión de la Opción 4, con el transmisor Bluetooth que confirma cada envío con LED y señal sonora, sin necesitar el receptor U-WAVE-R. Esta versión no tiene protección IP67.

Opción 6
Transmisor inalámbrico U-WAVE-T
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmisor inalámbrico U-WAVE-T con LED (IP67)) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El cable de conexión tipo SF, de 160 mm, conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la versión con zumbador es la Opción 7.

Opción 7
Transmisor inalámbrico U-WAVE-T con zumbador
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmisor inalámbrico U-WAVE-T con zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma conexión de la Opción 6, con el transmisor U-WAVE-T que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP; la versión IP67 es el 02AZD730H.

La salida de este reloj es del tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 y 09-24). La unidad de conexión U-WAVE fit (02AZF700) sirve solo en los modelos de 12,7 mm. Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código Resolución Fuerza de medición Tapa trasera
543-700 Resolución seleccionable 1,5 N o menos Tapa con oreja
543-700B Resolución seleccionable 1,5 N o menos Tapa lisa
543-701 (este) Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa con oreja
543-701B Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa lisa
543-705 Resolución seleccionable 0,4 a 0,7 N Tapa con oreja
543-705B Resolución seleccionable 0,4 a 0,7 N Tapa lisa
543-706 Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa con oreja
543-706B Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa lisa
543-710 Resolución fija de 0,01 mm 0,9 N o menos Tapa con oreja
543-710B Resolución fija de 0,01 mm 0,9 N o menos Tapa lisa
543-715 Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa con oreja
543-715B Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa lisa

Artículos incluidos

  • Reloj Comparador Digital ABSOLUTE ID-C
  • Pila CR2032 (1 pieza), para verificación de funcionamiento
  • Certificado de inspección de fábrica
  • Manual del usuario

Video

Preguntas y Respuestas

¿Cuántas resoluciones tiene el 543-701?

Siete en total, y no son simétricas: cuatro en pulgada (.00002", .00005", .0001" y .0005") y tres en milímetro (0,0005, 0,001 y 0,01 mm). Todas elegidas en el propio reloj, sin accesorio.

¿Cuál es la diferencia entre el 543-701 y el 543-700?

La lectura. Ambos tienen 12,7 mm, la misma exactitud y la misma fuerza de 1,5 N; el 543-701 lee también en pulgadas, el 543-700 solo en milímetros.

¿Y entre el 543-701 y el 543-701B?

Solo la tapa trasera y la masa: el 543-701 tiene oreja con agujero de fijación y pesa 175 g, el 543-701B tiene trasera plana y pesa 165 g. Ningún número de medición cambia.

¿La exactitud del 543-701 cambia según la unidad?

Es la misma medida escrita de dos maneras: 0,003 mm equivale a .00012". Lo que cambia con la unidad es la resolución del visor, no el error máximo permitido.

¿El 543-701 muestra las dos unidades a la vez?

No. Alterna entre ellas en el visor, y la conversión la hace el propio instrumento.

Certificaciones y Tecnologías

Lo que el 543-701 trae de fábrica.

Codificador ABSOLUTE
Codificador ABSOLUTE

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Digimatic S1
Digimatic S1

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Certificado de inspección
Certificado de inspección

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
