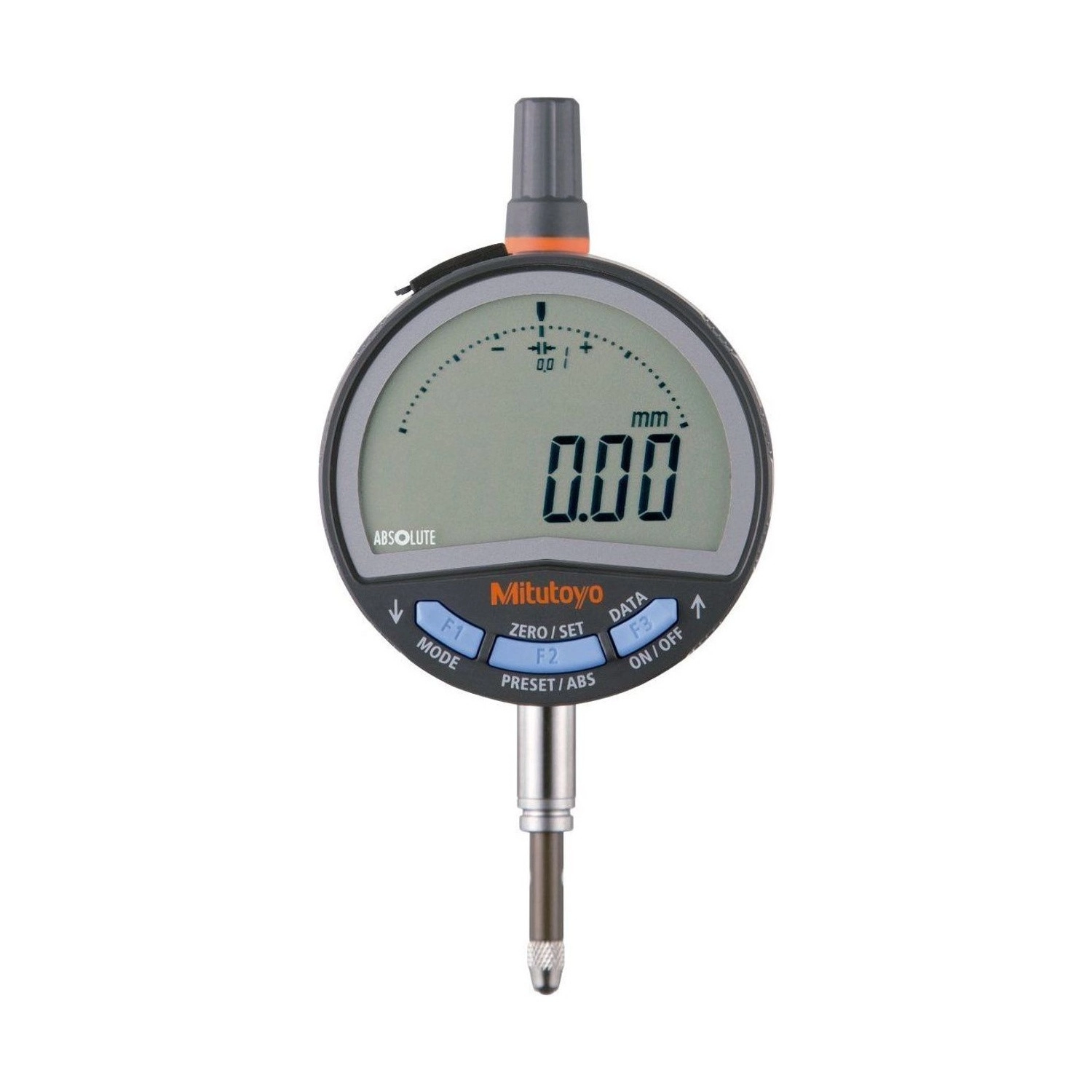

Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa con oreja con baja fuerza de medición- 543-715 - Mitutoyo Tienda Oficial | Producto Original Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa con oreja con baja fuerza de medición- 543-715 - Mitutoyo Tienda Oficial | Producto Original
Video
Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa con oreja con baja fuerza de medición- 543-715 - Mitutoyo Tienda Oficial | Producto Original

Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa con oreja con baja fuerza de medición- 543-715

SKU: 543-715

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Accesorios incluidos
Pila CR2032, resortes y pesas de ajuste, certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Tiene la menor fuerza de medición de los doce modelos estándar de 12,7 mm de la serie 543 ID-C: 0,2 a 0,5 N, ajustable por resortes y pesas que acompañan al instrumento como accesorio estándar.

Esa fuerza viene atada a una elección, y es justo decir cuál: la resolución es fija en 0,01 mm. El 543-705, que también es de baja fuerza pero tiene tres resoluciones seleccionables, se detiene en 0,4 N. Para bajar a 0,2 N en esta lista, el camino es la centésima.

La capacidad es de 12,7 mm, la exactitud de 0,02 mm, con histéresis de 0,02 mm y repetibilidad de 0,01 mm. La masa es de 165 g, con tapa con oreja; la versión de trasera plana es el 543-715B, el más liviano de los doce.

Resumen técnico
  • La menor fuerza de los doce · 0,2 a 0,5 N, ajustable
  • Resolución fija de 0,01 mm · que es lo que viene junto
  • Capacidad 12,7 mm · exactitud 0,02 mm
  • Ajuste por resortes y pesas · tapa con oreja · 165 g

Aspectos destacados del producto

Lo que distingue al 543-715 dentro de la serie 543 ID-C.

La menor fuerza de los doce

0,2 a 0,5 N, contra 0,4 a 0,7 N del 543-705.

Ajuste por resorte y pesa

Acompañan al instrumento como accesorio estándar.

Resolución fija de 0,01 mm

Es lo que viene junto con la fuerza más baja.

Para el material más delicado

Espuma, film, goma blanda, chapa muy delgada.

Exactitud de 0,02 mm

Con repetibilidad de 0,01 mm.

Tapa con oreja

Agujero de fijación, para sujetar con tornillo en el dispositivo.

Características principales

Lo que significa en la práctica cada dato del 543-715.

  • Ajustable, 0,2 a 0,5 N FUERZA DE MEDICIÓN

    El menor rango de los doce modelos de esta lista. Donde 0,4 N todavía marca el material, 0,2 N puede ser la diferencia entre medir y deformar.

  • Resolución fija de 0,01 mm LO QUE VIENE JUNTO

    La fuerza más baja no está disponible con resolución seleccionable. El 543-705, de baja fuerza con tres resoluciones, se detiene en 0,4 N.

  • Resortes y pesas, accesorio estándar AJUSTE

    Acompañan al instrumento. El catálogo trae la combinación para cada orientación del husillo, con la fuerza máxima de cada una, y advierte que operar fuera de ella no está garantizado.

  • 0,02 mm EXACTITUD

    Con histéresis de 0,02 mm y repetibilidad de 0,01 mm. Es ese número el que entra en la comparación con la tolerancia de la pieza, y no el paso del visor.

  • Con oreja, 165 g TAPA TRASERA

    La oreja es un agujero de fijación en la trasera, para sujetar el reloj con tornillo. La versión de trasera plana es el 543-715B, con 155 g.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 543-715 es la elección correcta.

Desafío El material se deforma incluso con baja fuerza

La espuma, el film plástico y la goma blanda ceden bajo 0,4 N, y la lectura sigue saliendo menor que la pieza incluso después de cambiar a un modelo de baja fuerza.

Solución

El 543-715 baja a 0,2 N, la menor fuerza de los doce modelos de esta lista.

Desafío Querer 0,2 N con resolución fina

La combinación parece natural, pero no existe en esta lista: los modelos de resolución seleccionable de baja fuerza se detienen en 0,4 N.

Solución

El 543-715 entrega la fuerza más baja con resolución fija de 0,01 mm. La página lo dice antes de la compra, no después.

Desafío No saber qué combinación de resorte y pesa usar

Resortes y pesas sueltos en la caja, sin referencia, se vuelven prueba y error, y el resultado no es repetible entre operarios.

Solución

El catálogo del fabricante trae la combinación para cada orientación del husillo, con la fuerza máxima de cada una.

Desafío Sujetar el reloj en el dispositivo

En medición de pieza delicada, el instrumento suelto cambia de posición entre una pieza y otra y agrega variación donde más estorba.

Solución

La tapa con oreja del 543-715 tiene agujero de fijación, para sujetar el instrumento con tornillo.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

  • Serie: ID-C
  • Fuerza de medición: 0,5N o menor
  • Vida útil de la batería: Aprox. 2.700 horas con uso continuo
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-12,7mm
  • Resolución (mm): 0,01mm
  • Exactitud (mm): ±0,02mm
  • Protección IP: IP42
  • Exactitud: 0,02mm
  • Salida de Datos: Sí
  • Tecnología: Absolute
  • Tapa trasera: Con oreja
  • Diámetro del vástago: 8mm
  • Histéresis: 0,02mm
  • Repetibilidad: 0,01mm

Detalles técnicos

Ajuste de la fuerza
Ajustable de 0,2 a 0,5 N, el menor rango de esta lista
Cómo se ajusta
Combinando los resortes y las pesas que acompañan al instrumento como accesorio estándar
Tabla del fabricante
El catálogo trae la combinación de resorte y pesa para cada orientación del husillo, con la fuerza máxima de cada una; operar fuera de ella no está garantizado
Tipo de resolución
Fija, 0,01 mm
Fijación de la tapa
Con oreja, para fijación con tornillo. Masa de 165 g; el 543-715B, de tapa lisa, pesa 155 g
Pila
CR2032 (1 pieza), provista para verificación de funcionamiento
Sensor ABSOLUTE
ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla
LCD de 6 dígitos con símbolos
Capacidad
12,7 mm

Funciones

Funciones de operación del 543-715
Ajuste de la fuerza de medición

La fuerza se define por la combinación de resorte y pesa, dentro del rango de 0,2 a 0,5 N. El catálogo indica la combinación para cada orientación del husillo y la fuerza máxima resultante.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Sensor ABSOLUTE

El origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Transmisión de datos

Este reloj tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AGQ001FBanco fijo junto a la computadora
2. U-WAVE fit por radiofrecuencia02AZF700 + 264-622B + 02AZD810EVarios bancos · sin cable hasta la computadora
3. U-WAVE fit por radiofrecuencia con zumbador02AZF700 + 264-623B + 02AZD810EVarios bancos · aviso sonoro en cada envío
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUn puesto de trabajo · computadora con Bluetooth
5. U-WAVE fit por Bluetooth con señal sonora02AZF700 + 264-627BUn puesto de trabajo · confirmación visible y audible
6. Transmisor inalámbrico U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVarios bancos · transmisor separado del reloj
7. Transmisor inalámbrico U-WAVE-T con zumbador02AZG011 + 02AZD880H + 02AZD810EVarios bancos · aviso sonoro en cada envío
Opción 1
Cable USB directo (Input Tool)
Necesitás estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del reloj al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

Opción 2
U-WAVE fit por radiofrecuencia
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-622B (Transmisor de Datos Inalámbrico U-WAVE fit · protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La unidad de conexión U-WAVE fit se acopla al reloj y recibe el transmisor. La lectura va por radiofrecuencia hasta el receptor U-WAVE-R conectado a la computadora. La versión con zumbador es la Opción 3.

Opción 3
U-WAVE fit por radiofrecuencia con zumbador
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-623B (Transmisor de Datos Inalámbrico U-WAVE fit · zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma unidad de conexión y mismo receptor de la Opción 2, con el transmisor que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP67.

Opción 4
U-WAVE fit por Bluetooth
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-626B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67)

La misma unidad de conexión, con el transmisor Bluetooth, que se comunica directo con la computadora y no necesita el receptor U-WAVE-R. La versión con LED y señal sonora es la Opción 5.

Opción 5
U-WAVE fit por Bluetooth con señal sonora
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-627B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · LED y señal sonora)

Misma unidad de conexión de la Opción 4, con el transmisor Bluetooth que confirma cada envío con LED y señal sonora, sin necesitar el receptor U-WAVE-R. Esta versión no tiene protección IP67.

Opción 6
Transmisor inalámbrico U-WAVE-T
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmisor inalámbrico U-WAVE-T con LED (IP67)) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El cable de conexión tipo SF, de 160 mm, conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la versión con zumbador es la Opción 7.

Opción 7
Transmisor inalámbrico U-WAVE-T con zumbador
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmisor inalámbrico U-WAVE-T con zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma conexión de la Opción 6, con el transmisor U-WAVE-T que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP; la versión IP67 es el 02AZD730H.

La salida de este reloj es del tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 y 09-24). La unidad de conexión U-WAVE fit (02AZF700) sirve solo en los modelos de 12,7 mm. Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código Resolución Fuerza de medición Tapa trasera
543-700 Resolución seleccionable 1,5 N o menos Tapa con oreja
543-700B Resolución seleccionable 1,5 N o menos Tapa lisa
543-701 Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa con oreja
543-701B Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa lisa
543-705 Resolución seleccionable 0,4 a 0,7 N Tapa con oreja
543-705B Resolución seleccionable 0,4 a 0,7 N Tapa lisa
543-706 Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa con oreja
543-706B Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa lisa
543-710 Resolución fija de 0,01 mm 0,9 N o menos Tapa con oreja
543-710B Resolución fija de 0,01 mm 0,9 N o menos Tapa lisa
543-715 (este) Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa con oreja
543-715B Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa lisa

Artículos incluidos

  • Reloj Comparador Digital ABSOLUTE ID-C de baja fuerza
  • Resortes y pesas para ajuste de la fuerza de medición, accesorio estándar
  • Pila CR2032 (1 pieza), para verificación de funcionamiento
  • Certificado de inspección de fábrica y manual del usuario

Video

Preguntas y Respuestas

¿El 543-715 tiene la menor fuerza de medición de la serie?

La menor entre los doce modelos estándar de 12,7 mm: 0,2 a 0,5 N, ajustable por resortes y pesas. El otro modelo de baja fuerza de la lista, el 543-705, trabaja entre 0,4 y 0,7 N.

El 543-715 tiene 0,2 N: ¿se puede tener esa fuerza con resolución de 0,0005 mm?

No en esta lista. Los modelos de baja fuerza con tres resoluciones seleccionables, como el 543-705, se detienen en 0,4 N. La fuerza más baja viene con la resolución fija de 0,01 mm.

¿Los resortes y las pesas del 543-715 se compran aparte?

No. El catálogo los describe como accesorio estándar del modelo de baja fuerza, es decir, acompañan al instrumento.

¿Cuál es la exactitud del 543-715?

0,02 mm, con histéresis de 0,02 mm y repetibilidad de 0,01 mm. Es la misma de los otros modelos de resolución fija de 0,01 mm.

¿Y la diferencia con el 543-715B?

Solo la tapa trasera y la masa: el 543-715 tiene oreja con agujero de fijación y pesa 165 g, el 543-715B tiene trasera plana y pesa 155 g, el más liviano de los doce.

Certificaciones y Tecnologías

Lo que el 543-715 trae de fábrica.

Codificador ABSOLUTE
Codificador ABSOLUTE

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Digimatic S1
Digimatic S1

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Certificado de inspección
Certificado de inspección

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
