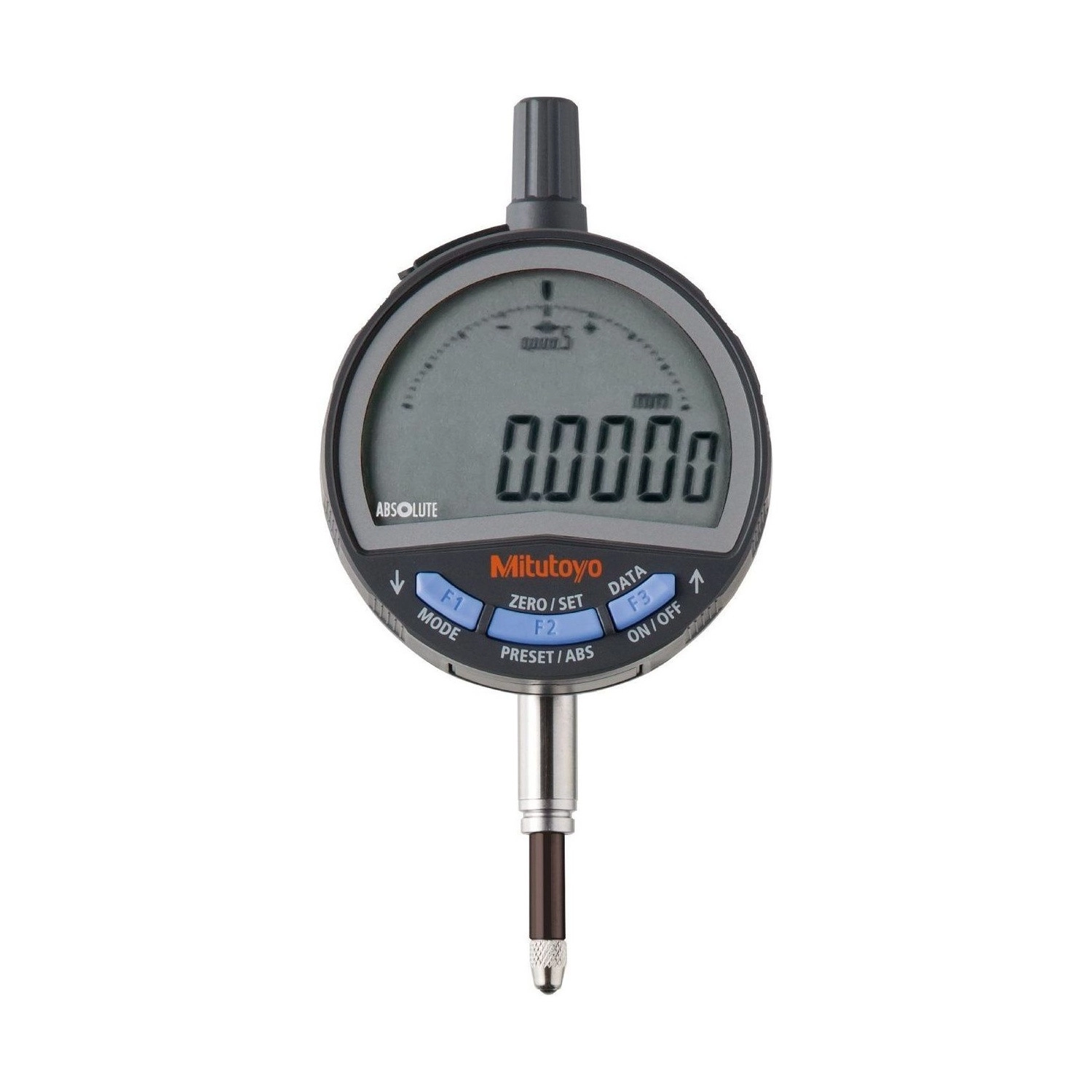

"Reloj Comparador Dig .5"/ 12,7mm ID-C tapa lisa con baja fuerza de medición- 543-706B" - Mitutoyo Tienda Oficial | Producto Original "Reloj Comparador Dig .5"/ 12,7mm ID-C tapa lisa con baja fuerza de medición- 543-706B" - Mitutoyo Tienda Oficial | Producto Original
Video
"Reloj Comparador Dig .5"/ 12,7mm ID-C tapa lisa con baja fuerza de medición- 543-706B" - Mitutoyo Tienda Oficial | Producto Original

Reloj Comparador Dig .5"/ 12,7mm ID-C tapa lisa con baja fuerza de medición- 543-706B

SKU: 543-706B

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Accesorios incluidos
Pila CR2032, resortes y pesas de ajuste, certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Modelo de baja fuerza con doble unidad en tapa lisa: 160 g, fuerza ajustable de 0,4 a 0,7 N y lectura en milímetro y pulgada.

Comparado con el 543-705B, que es su par métrico, pesa igual, tiene la misma fuerza ajustable y la misma tapa: lo que agrega son cuatro resoluciones en pulgada, de .00002" a .0005". Si el plano nunca viene en pulgadas, ese agregado no se usa.

La capacidad es de 12,7 mm (.5") y la exactitud de 0,003 mm (.00012"). La fuerza se regula con resortes y pesas que acompañan al instrumento como accesorio estándar. La versión con oreja, de 170 g, es el 543-706.

Resumen técnico
  • Baja fuerza, doble unidad y tapa lisa · 160 g
  • Fuerza ajustable de 0,4 a 0,7 N · por resortes y pesas
  • 4 resoluciones en pulgada · 3 en milímetro, seleccionables
  • Capacidad 12,7 mm / .5" · exactitud 0,003 mm / .00012"

Aspectos destacados del producto

Lo que distingue al 543-706B dentro de la serie 543 ID-C.

Las tres elecciones juntas

Baja fuerza, doble unidad y trasera plana.

160 g

El mismo peso del 543-705B, su par métrico.

Fuerza de 0,4 a 0,7 N

Ajustable por resorte y pesa, accesorio estándar.

4 resoluciones en pulgada

Es lo que agrega al 543-705B.

Exactitud de 0,003 mm

O .00012"; la misma de los modelos de fuerza estándar.

Salida Digimatic

Lleva la lectura a la computadora y al control de proceso.

Características principales

Lo que significa en la práctica cada dato del 543-706B.

  • Lectura en pulgadas, sobre el 543-705B LO QUE AGREGA

    Masa, fuerza ajustable y tapa son idénticas a las del par métrico. La diferencia son las cuatro resoluciones en pulgada. Si el plano nunca viene en esa unidad, el agregado no se usa.

  • Ajustable, 0,4 a 0,7 N FUERZA DE MEDICIÓN

    El operario elige dentro del rango, combinando los resortes y las pesas que vienen con el instrumento. Con 1,5 N, la goma y la chapa delgada se hunden bajo la punta.

  • Lisa, 160 g TAPA TRASERA

    Trasera plana, sin la oreja. Empatado con el 543-705B como el más liviano de los modelos de resolución seleccionable de esta lista.

  • .00002" a .0005", cuatro pasos RESOLUCIÓN EN PULGADA

    Un paso más que en milímetros, que tiene tres.

  • 0,003 mm / .00012" EXACTITUD

    La misma de los modelos de fuerza estándar. Bajar la fuerza no cuesta exactitud.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 543-706B es la elección correcta.

Desafío Decidir entre el 543-706B y el 543-705B

Dos códigos con la misma masa, la misma fuerza y la misma tapa llevan a elegir por precio, sin ver dónde está la diferencia.

Solución

La diferencia son las cuatro resoluciones en pulgada del 543-706B. La decisión es una sola: el plano llega en pulgadas o no.

Desafío Pieza que cede y plano en pulgadas

La punta se hunde en el material y la unidad del plano no es la del instrumento. Resolver uno por vez suele significar dos comparadores en el banco.

Solución

El 543-706B resuelve ambos, en trasera plana y 160 g.

Desafío Espacio del montaje y peso del conjunto

En soporte liviano y brazo articulado, el resalte de la oreja y cada gramo de más cambian la posición de equilibrio.

Solución

El 543-706B tiene trasera plana y 160 g; la versión con oreja, 543-706, pesa 170 g.

Desafío No saber qué combinación de resorte y pesa usar

Resortes y pesas sueltos en la caja, sin referencia, se vuelven prueba y error, y el resultado no es repetible entre operarios.

Solución

El catálogo del fabricante trae la combinación para cada orientación del husillo, con la fuerza máxima de cada una.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

  • Serie: ID-C
  • Fuerza de medición: 0,7N o menor
  • Vida útil de la batería: Aprox. 2.700 horas con uso continuo
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico y Pulgadas (mm/in)
  • Alcance (mm): 0-12,7mm
  • Alcance (in): 0-0,5"
  • Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
  • Resolución (in): 0,00002", 0,0001", 0,0005", 0,00005"
  • Exactitud (mm): ±0,003mm
  • Exactitud (in): ±0,00012"
  • Protección IP: IP42
  • Exactitud: .00012”/ 0,003mm
  • Salida de Datos: Sí
  • Tecnología: Absolute
  • Tapa trasera: Lisa
  • Diámetro del vástago: 8mm
  • Histéresis: 0,002mm
  • Repetibilidad: 0,002mm

Detalles técnicos

Fijación de la tapa
Lisa, trasera plana, sin oreja de fijación
Masa
160 g (la versión con oreja, 543-706, pesa 170 g)
Ajuste de la fuerza
Ajustable de 0,4 a 0,7 N, según la combinación de resorte y pesa
Cómo se ajusta
Combinando los resortes y las pesas que acompañan al instrumento como accesorio estándar
Resoluciones en pulgada
.00002", .00005", .0001" y .0005", seleccionables
Resoluciones en milímetro
0,0005 mm, 0,001 mm y 0,01 mm, seleccionables
Par métrico
543-705B, misma masa, misma fuerza, sin la lectura en pulgadas
Sensor ABSOLUTE
ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla
LCD de 6 dígitos con símbolos
Capacidad
12,7 mm

Funciones

Funciones de operación del 543-706B
Ajuste de la fuerza de medición

La fuerza se define por la combinación de resorte y pesa, dentro del rango de 0,4 a 0,7 N. El catálogo indica la combinación para cada orientación del husillo y la fuerza máxima resultante.

Conversión pulgada/mm

Alterna la unidad en el propio visor, sin tabla de conversión.

Resolución seleccionable

Cuatro resoluciones en pulgada y tres en milímetro, elegidas en el reloj, sin accesorio.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Transmisión de datos

Este reloj tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AGQ001FBanco fijo junto a la computadora
2. U-WAVE fit por radiofrecuencia02AZF700 + 264-622B + 02AZD810EVarios bancos · sin cable hasta la computadora
3. U-WAVE fit por radiofrecuencia con zumbador02AZF700 + 264-623B + 02AZD810EVarios bancos · aviso sonoro en cada envío
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUn puesto de trabajo · computadora con Bluetooth
5. U-WAVE fit por Bluetooth con señal sonora02AZF700 + 264-627BUn puesto de trabajo · confirmación visible y audible
6. Transmisor inalámbrico U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVarios bancos · transmisor separado del reloj
7. Transmisor inalámbrico U-WAVE-T con zumbador02AZG011 + 02AZD880H + 02AZD810EVarios bancos · aviso sonoro en cada envío
Opción 1
Cable USB directo (Input Tool)
Necesitás estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del reloj al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

Opción 2
U-WAVE fit por radiofrecuencia
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-622B (Transmisor de Datos Inalámbrico U-WAVE fit · protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La unidad de conexión U-WAVE fit se acopla al reloj y recibe el transmisor. La lectura va por radiofrecuencia hasta el receptor U-WAVE-R conectado a la computadora. La versión con zumbador es la Opción 3.

Opción 3
U-WAVE fit por radiofrecuencia con zumbador
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-623B (Transmisor de Datos Inalámbrico U-WAVE fit · zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma unidad de conexión y mismo receptor de la Opción 2, con el transmisor que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP67.

Opción 4
U-WAVE fit por Bluetooth
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-626B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67)

La misma unidad de conexión, con el transmisor Bluetooth, que se comunica directo con la computadora y no necesita el receptor U-WAVE-R. La versión con LED y señal sonora es la Opción 5.

Opción 5
U-WAVE fit por Bluetooth con señal sonora
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-627B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · LED y señal sonora)

Misma unidad de conexión de la Opción 4, con el transmisor Bluetooth que confirma cada envío con LED y señal sonora, sin necesitar el receptor U-WAVE-R. Esta versión no tiene protección IP67.

Opción 6
Transmisor inalámbrico U-WAVE-T
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmisor inalámbrico U-WAVE-T con LED (IP67)) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El cable de conexión tipo SF, de 160 mm, conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la versión con zumbador es la Opción 7.

Opción 7
Transmisor inalámbrico U-WAVE-T con zumbador
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmisor inalámbrico U-WAVE-T con zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma conexión de la Opción 6, con el transmisor U-WAVE-T que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP; la versión IP67 es el 02AZD730H.

La salida de este reloj es del tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 y 09-24). La unidad de conexión U-WAVE fit (02AZF700) sirve solo en los modelos de 12,7 mm. Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código Resolución Fuerza de medición Tapa trasera
543-700 Resolución seleccionable 1,5 N o menos Tapa con oreja
543-700B Resolución seleccionable 1,5 N o menos Tapa lisa
543-701 Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa con oreja
543-701B Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa lisa
543-705 Resolución seleccionable 0,4 a 0,7 N Tapa con oreja
543-705B Resolución seleccionable 0,4 a 0,7 N Tapa lisa
543-706 Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa con oreja
543-706B (este) Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa lisa
543-710 Resolución fija de 0,01 mm 0,9 N o menos Tapa con oreja
543-710B Resolución fija de 0,01 mm 0,9 N o menos Tapa lisa
543-715 Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa con oreja
543-715B Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa lisa

Artículos incluidos

  • Reloj Comparador Digital ABSOLUTE ID-C de baja fuerza
  • Resortes y pesas para ajuste de la fuerza de medición, accesorio estándar
  • Pila CR2032 (1 pieza), para verificación de funcionamiento
  • Certificado de inspección de fábrica y manual del usuario

Video

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-706B y el 543-705B?

La lectura en pulgadas. Masa, fuerza ajustable, tapa lisa, capacidad y exactitud son iguales en ambos; el 543-706B agrega cuatro resoluciones en pulgada, de .00002" a .0005".

¿Y entre el 543-706B y el 543-706?

Solo la tapa trasera y la masa: el 543-706B tiene trasera plana y pesa 160 g, el 543-706 tiene oreja con agujero de fijación y pesa 170 g.

¿Los resortes y las pesas de ajuste acompañan al 543-706B?

No. El catálogo los describe como accesorio estándar del modelo de baja fuerza, es decir, acompañan al instrumento.

¿Cuántas resoluciones tiene el 543-706B?

Siete en total: cuatro en pulgada (.00002", .00005", .0001" y .0005") y tres en milímetro (0,0005, 0,001 y 0,01 mm).

¿La baja fuerza le quita exactitud al 543-706B?

No. La exactitud declarada es de 0,003 mm, o .00012", la misma de los modelos de fuerza estándar.

Certificaciones y Tecnologías

Lo que el 543-706B trae de fábrica.

Codificador ABSOLUTE
Codificador ABSOLUTE

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Digimatic S1
Digimatic S1

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Certificado de inspección
Certificado de inspección

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
