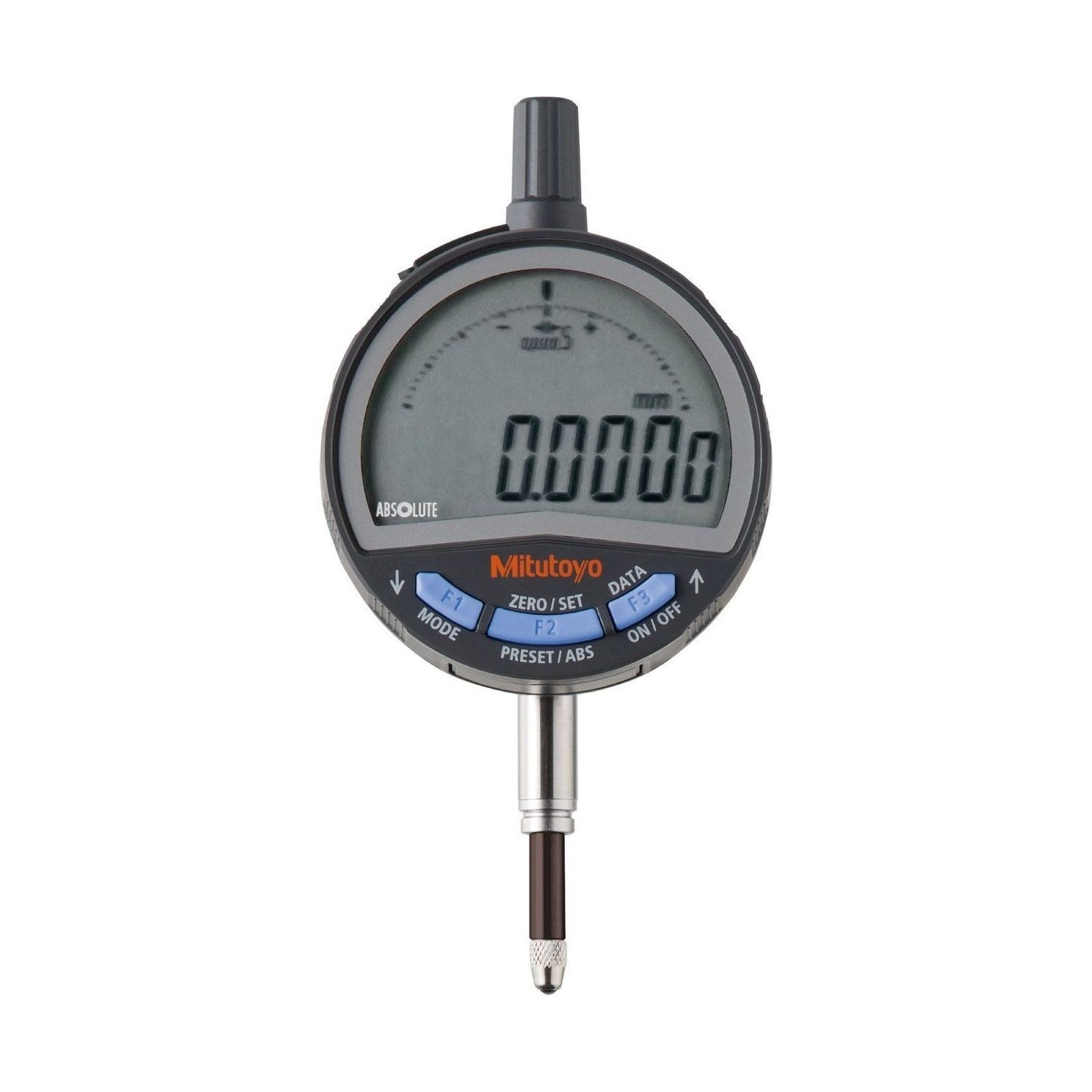

Reloj Comparador Dig .5"/ 12,7mm ID-C tapa con oreja con baja fuerza de medición- 543-706 - Mitutoyo Tienda Oficial | Producto Original Reloj Comparador Dig .5"/ 12,7mm ID-C tapa con oreja con baja fuerza de medición- 543-706 - Mitutoyo Tienda Oficial | Producto Original
Video
Reloj Comparador Dig .5"/ 12,7mm ID-C tapa con oreja con baja fuerza de medición- 543-706 - Mitutoyo Tienda Oficial | Producto Original

Reloj Comparador Dig .5"/ 12,7mm ID-C tapa con oreja con baja fuerza de medición- 543-706

SKU: 543-706

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Accesorios incluidos
Pila CR2032, resortes y pesas de ajuste, certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Más equipado de los modelos estándar de 12,7 mm de la serie 543 ID-C: junta la fuerza de medición ajustable de 0,4 a 0,7 N con la lectura en las dos unidades. Ningún otro de la lista tiene ambas cosas.

Es el instrumento para quien mide pieza que cede y trabaja con planos en pulgadas. En pulgada son cuatro resoluciones seleccionables (.00002" a .0005"); en milímetro, tres (0,0005, 0,001 y 0,01 mm). La fuerza se regula con resortes y pesas que acompañan al instrumento como accesorio estándar.

La capacidad es de 12,7 mm (.5") y la exactitud de 0,003 mm (.00012"), la misma de los modelos de fuerza estándar. La masa es de 170 g, con tapa con oreja. Quien mide solo en milímetros tiene el 543-705, idéntico salvo la lectura en pulgadas.

Resumen técnico
  • Baja fuerza ajustable y doble unidad · 0,4 a 0,7 N
  • 4 resoluciones en pulgada · 3 en milímetro, seleccionables
  • Capacidad 12,7 mm / .5" · exactitud 0,003 mm / .00012"
  • Ajuste por resortes y pesas · tapa con oreja · 170 g

Aspectos destacados del producto

Lo que distingue al 543-706 dentro de la serie 543 ID-C.

Baja fuerza y doble unidad

Las dos cosas en el mismo instrumento.

Fuerza de 0,4 a 0,7 N

Ajustable por resorte y pesa, accesorio estándar.

4 resoluciones en pulgada

De .00002" a .0005", contra 3 en milímetro.

Exactitud de 0,003 mm

O .00012"; la misma de los modelos de fuerza estándar.

Versión métrica: 543-705

Idéntico, sin la lectura en pulgadas.

Salida Digimatic

Lleva la lectura a la computadora y al control de proceso.

Características principales

Lo que significa en la práctica cada dato del 543-706.

  • Baja fuerza y doble unidad LO QUE JUNTA

    De los doce modelos estándar de 12,7 mm, solo él y el 543-706B tienen ambas. Quien necesita una de las dos encuentra opción más simple; quien necesita las dos, no.

  • Ajustable, 0,4 a 0,7 N FUERZA DE MEDICIÓN

    El operario elige dentro del rango, combinando los resortes y las pesas que vienen con el instrumento. Con 1,5 N, la goma y la chapa delgada se hunden bajo la punta.

  • .00002" a .0005", cuatro pasos RESOLUCIÓN EN PULGADA

    Un paso más que en milímetros, que tiene tres. La escala en pulgadas baja a veinte millonésimas en este mismo instrumento.

  • 0,003 mm / .00012" EXACTITUD

    La misma de los modelos de fuerza estándar de la lista. Bajar la fuerza no cuesta exactitud.

  • 543-705, 170 g HERMANO MÉTRICO

    Misma fuerza ajustable, misma tapa con oreja, misma masa. La única diferencia es la lectura en pulgadas, que el 543-705 no tiene.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 543-706 es la elección correcta.

Desafío Pieza que cede y plano en pulgadas

Son dos problemas a la vez: la punta se hunde en el material y la unidad del plano no es la del instrumento. Resolver uno por vez suele significar dos comparadores en el banco.

Solución

El 543-706 resuelve ambos: fuerza ajustable de 0,4 a 0,7 N y lectura alternada entre milímetro y pulgada.

Desafío Convertir unidad en una medición delicada

Cuando la pieza ya exige cuidado con la fuerza de la punta, detenerse a convertir el valor a mano agrega un error que nada tiene que ver con la medición.

Solución

La conversión del 543-706 la hace el propio instrumento, con exactitud declarada en las dos unidades.

Desafío No saber qué combinación de resorte y pesa usar

Resortes y pesas sueltos en la caja, sin referencia, se vuelven prueba y error, y el resultado no es repetible entre operarios.

Solución

El catálogo del fabricante trae la combinación para cada orientación del husillo, con la fuerza máxima de cada una.

Desafío Pagar por la lectura en pulgadas sin necesitarla

Quien mide solo en milímetros no usa las cuatro resoluciones en pulgada, y no mejoran nada en la medición métrica.

Solución

Para ese caso existe el 543-705, igual a este en todo menos en la lectura en pulgadas.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

  • Serie: ID-C
  • Fuerza de medición: 0,7N o menor
  • Vida útil de la batería: Aprox. 2.700 horas con uso continuo
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico y Pulgadas (mm/in)
  • Alcance (mm): 0-12,7mm
  • Alcance (in): 0-0,5"
  • Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
  • Resolución (in): 0,00002", 0,0001", 0,0005", 0,00005"
  • Exactitud (mm): ±0,003mm
  • Exactitud (in): ±0,00012"
  • Protección IP: IP42
  • Exactitud: .00012”/ 0,003mm
  • Salida de Datos: Sí
  • Tecnología: Absolute
  • Tapa trasera: Con oreja
  • Diámetro del vástago: 8mm
  • Histéresis: 0,002mm
  • Repetibilidad: 0,002mm

Detalles técnicos

Ajuste de la fuerza
Ajustable de 0,4 a 0,7 N, según la combinación de resorte y pesa
Cómo se ajusta
Combinando los resortes y las pesas que acompañan al instrumento como accesorio estándar
Tabla del fabricante
El catálogo trae la combinación de resorte y pesa para cada orientación del husillo, con la fuerza máxima de cada una; operar fuera de ella no está garantizado
Resoluciones en pulgada
.00002", .00005", .0001" y .0005", seleccionables
Resoluciones en milímetro
0,0005 mm, 0,001 mm y 0,01 mm, seleccionables
Versión solo métrica
543-705, misma fuerza y misma tapa
Pila
CR2032 (1 pieza), provista para verificación de funcionamiento
Sensor ABSOLUTE
ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla
LCD de 6 dígitos con símbolos
Capacidad
12,7 mm

Funciones

Funciones de operación del 543-706
Ajuste de la fuerza de medición

La fuerza se define por la combinación de resorte y pesa, dentro del rango de 0,4 a 0,7 N. El catálogo indica la combinación para cada orientación del husillo y la fuerza máxima resultante.

Conversión pulgada/mm

Alterna la unidad en el propio visor, sin tabla de conversión.

Resolución seleccionable

Cuatro resoluciones en pulgada y tres en milímetro, elegidas en el reloj, sin accesorio.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Transmisión de datos

Este reloj tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AGQ001FBanco fijo junto a la computadora
2. U-WAVE fit por radiofrecuencia02AZF700 + 264-622B + 02AZD810EVarios bancos · sin cable hasta la computadora
3. U-WAVE fit por radiofrecuencia con zumbador02AZF700 + 264-623B + 02AZD810EVarios bancos · aviso sonoro en cada envío
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUn puesto de trabajo · computadora con Bluetooth
5. U-WAVE fit por Bluetooth con señal sonora02AZF700 + 264-627BUn puesto de trabajo · confirmación visible y audible
6. Transmisor inalámbrico U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVarios bancos · transmisor separado del reloj
7. Transmisor inalámbrico U-WAVE-T con zumbador02AZG011 + 02AZD880H + 02AZD810EVarios bancos · aviso sonoro en cada envío
Opción 1
Cable USB directo (Input Tool)
Necesitás estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del reloj al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

Opción 2
U-WAVE fit por radiofrecuencia
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-622B (Transmisor de Datos Inalámbrico U-WAVE fit · protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La unidad de conexión U-WAVE fit se acopla al reloj y recibe el transmisor. La lectura va por radiofrecuencia hasta el receptor U-WAVE-R conectado a la computadora. La versión con zumbador es la Opción 3.

Opción 3
U-WAVE fit por radiofrecuencia con zumbador
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-623B (Transmisor de Datos Inalámbrico U-WAVE fit · zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma unidad de conexión y mismo receptor de la Opción 2, con el transmisor que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP67.

Opción 4
U-WAVE fit por Bluetooth
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-626B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67)

La misma unidad de conexión, con el transmisor Bluetooth, que se comunica directo con la computadora y no necesita el receptor U-WAVE-R. La versión con LED y señal sonora es la Opción 5.

Opción 5
U-WAVE fit por Bluetooth con señal sonora
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-627B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · LED y señal sonora)

Misma unidad de conexión de la Opción 4, con el transmisor Bluetooth que confirma cada envío con LED y señal sonora, sin necesitar el receptor U-WAVE-R. Esta versión no tiene protección IP67.

Opción 6
Transmisor inalámbrico U-WAVE-T
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmisor inalámbrico U-WAVE-T con LED (IP67)) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El cable de conexión tipo SF, de 160 mm, conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la versión con zumbador es la Opción 7.

Opción 7
Transmisor inalámbrico U-WAVE-T con zumbador
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmisor inalámbrico U-WAVE-T con zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma conexión de la Opción 6, con el transmisor U-WAVE-T que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP; la versión IP67 es el 02AZD730H.

La salida de este reloj es del tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 y 09-24). La unidad de conexión U-WAVE fit (02AZF700) sirve solo en los modelos de 12,7 mm. Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código Resolución Fuerza de medición Tapa trasera
543-700 Resolución seleccionable 1,5 N o menos Tapa con oreja
543-700B Resolución seleccionable 1,5 N o menos Tapa lisa
543-701 Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa con oreja
543-701B Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa lisa
543-705 Resolución seleccionable 0,4 a 0,7 N Tapa con oreja
543-705B Resolución seleccionable 0,4 a 0,7 N Tapa lisa
543-706 (este) Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa con oreja
543-706B Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa lisa
543-710 Resolución fija de 0,01 mm 0,9 N o menos Tapa con oreja
543-710B Resolución fija de 0,01 mm 0,9 N o menos Tapa lisa
543-715 Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa con oreja
543-715B Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa lisa

Artículos incluidos

  • Reloj Comparador Digital ABSOLUTE ID-C de baja fuerza
  • Resortes y pesas para ajuste de la fuerza de medición, accesorio estándar
  • Pila CR2032 (1 pieza), para verificación de funcionamiento
  • Certificado de inspección de fábrica y manual del usuario

Video

Preguntas y Respuestas

¿Qué tiene el 543-706 que los otros de la lista no tienen?

La combinación. Él y el 543-706B son los únicos modelos estándar de 12,7 mm que juntan fuerza ajustable de 0,4 a 0,7 N con lectura en milímetro y pulgada.

¿Cuál es la diferencia entre el 543-706 y el 543-705?

Solo la lectura. Ambos tienen la misma fuerza ajustable, la misma tapa con oreja, la misma masa de 170 g y la misma exactitud; el 543-706 lee también en pulgadas.

¿Qué acompaña al 543-706: los resortes y las pesas vienen en la caja?

No. El catálogo los describe como accesorio estándar del modelo de baja fuerza, es decir, acompañan al instrumento.

¿Cuántas resoluciones tiene el 543-706?

Siete en total, y no son simétricas: cuatro en pulgada (.00002", .00005", .0001" y .0005") y tres en milímetro (0,0005, 0,001 y 0,01 mm).

¿La baja fuerza le quita exactitud al 543-706?

No. La exactitud declarada es de 0,003 mm, o .00012", la misma de los modelos de fuerza estándar.

Certificaciones y Tecnologías

Lo que el 543-706 trae de fábrica.

Codificador ABSOLUTE
Codificador ABSOLUTE

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Digimatic S1
Digimatic S1

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Certificado de inspección
Certificado de inspección

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
