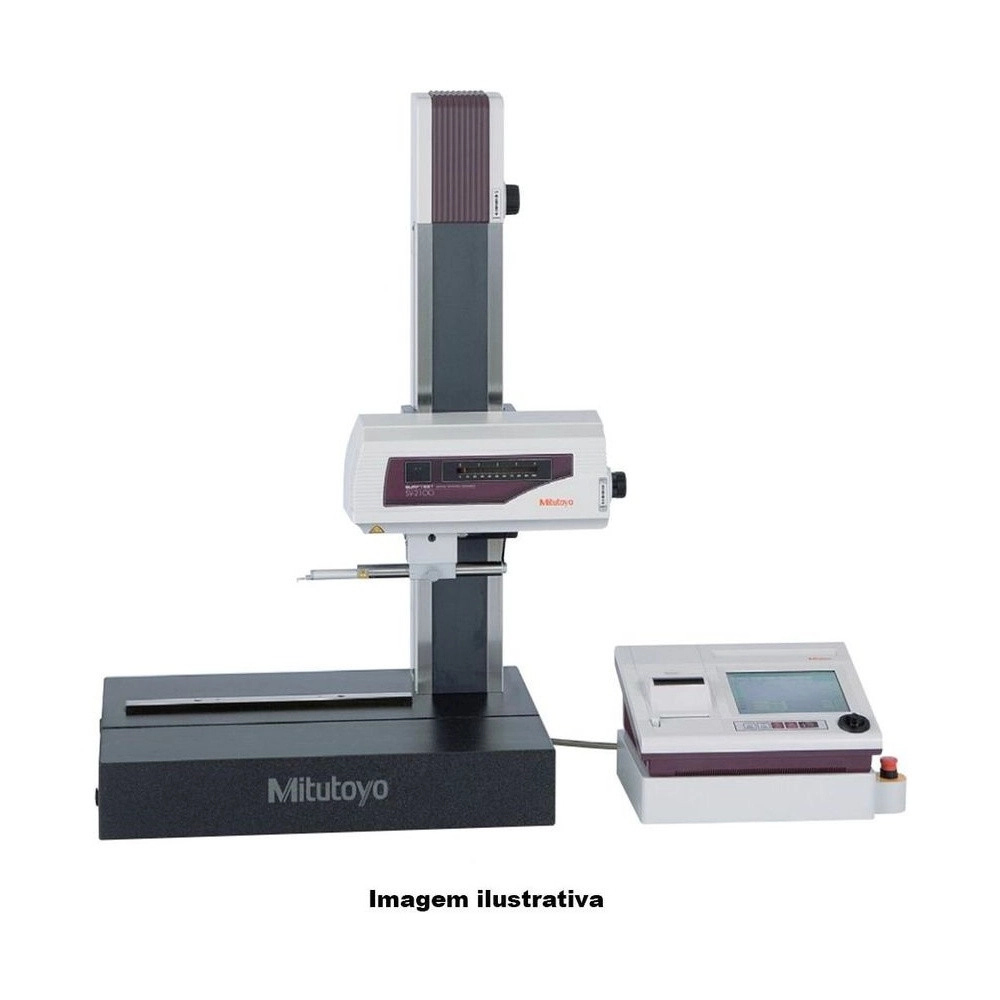

Rugosímetro de Laboratorio SV-2100H4 con procesador dedicado 4 mN - 178-683-02

SKU: 178-683-02

Solicita un Presupuesto

Loading gears animation
Garantía
Producto original Mitutoyo
Accesorios incluidos
Patrón de rugosidad 178-601
Compra Segura
100% protegida
Sobre el producto

SV-2100 de columna alta: 550 mm de recorrido vertical motorizado, base de 600 × 450 mm y detector de 4 mN. El eje X mide 100 mm con rectitud de 0,15 µm/100 mm.

Con 550 mm de columna motorizada y resolución de 1 µm en el eje Z2, el H4 posiciona el detector en piezas altas. El cutoff λc y la longitud de muestreo llegan a 80 mm, valor que solo tiene la serie SV-2100, y la longitud arbitraria llega a 100 mm, en pasos de 0,01 mm.

El procesador hace estadística de hasta 300 muestras: máximo, mínimo, media, desviación estándar, histograma y probabilidad de aceptación. Con una mesa de nivelación opcional, la pantalla guía al operador en la nivelación de la superficie. Son 43 parámetros de análisis de rugosidad, conforme a normas como ISO 1997 y JIS 2001. El detector de inductancia diferencial tiene punta cónica de 90° y radio de 5 µm y lee en los rangos de 800, 80 y 8 µm, con resolución de hasta 0,0001 µm. El 178-683-02 incluye el patrón de rugosidad 178-601 (Ra de cerca de 3 µm).

Resumen técnico
  • Eje X: 100 mm · Z: 800/80/8 µm
  • Rectitud 0,15 µm/100 mm
  • Columna motorizada de 550 mm
  • Detector de 4 mN · pantalla de 7,5"

Aspectos destacados del producto

Lo que distingue al 178-683-02 en la serie SJ-500/SV-2100.

Cutoff de hasta 80 mm

Recurso solo de la serie SV-2100.

Patrón de paso opcional

Calibra la sensibilidad del detector.

Palpadores para agujeros

Pequeños, profundos y ranurados.

Detector de 4 mN

Punta cónica de 90° y radio de 5 µm.

Estadística

Hasta 300 muestras.

Ayuda en la nivelación

Navegación en pantalla.

Características principales

Lo que significa en la práctica cada dato del 178-683-02.

  • 100 mm de recorrido Eje X

    En 100 mm de recorrido, la rectitud queda en 0,15 µm; el joystick desplaza el eje hasta 40 mm/s (folleto E150065, págs. 5 y 9).

  • 800/80/8 µm Eje Z (detector)

    Tres rangos en el detector de inductancia diferencial: 800, 80 y 8 µm; en el menor, la resolución llega a 0,0001 µm. Reposición del detector: 178-397-2 (folleto, págs. 9 y 14).

  • 4 mN, punta cónica de 90° y radio de 5 µm Fuerza

    La mayor de las dos fuerzas de detector de la serie, con punta cónica de 90° y radio de 5 µm; el mismo modelo existe con detector de 0,75 mN, punta de 60° y radio de 2 µm (folleto, pág. 14).

  • 550 mm, motorizada Columna

    Columna motorizada de 550 mm, 200 mm más que la del S4, para piezas altas; mismo motor de hasta 20 mm/s y ajuste fino de 0,67 mm por vuelta (folleto E150065, pág. 5).

  • Pantalla de 7,5" táctil Procesador

    El procesador dedicado reúne LCD TFT a color con panel táctil, joystick, ajuste fino por botones e impresora térmica, en 16 idiomas (folleto E150065, págs. 2 y 3).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 178-683-02 es la elección correcta.

Desafío Plano con cutoff de 80 mm

En la familia, el SJ-500 llega solo a 25 mm de cutoff.

Solución

El 178-683-02 trabaja con λc de hasta 80 mm.

Desafío Comprobar la punta del palpador

Antes de medir, conviene comprobar que la punta del palpador esté en buen estado.

Solución

El patrón opcional 178-604 tiene un área de Ra de cerca de 0,4 µm solo para comprobar la punta del 178-683-02.

Desafío Control estadístico del lote

Juntar los resultados fuera del equipo retrasa el análisis.

Solución

El 178-683-02 hace la estadística de hasta 300 muestras en el propio procesador.

Desafío Nivelar la superficie

La nivelación manual sin referencia tarda.

Solución

Con mesa opcional, la pantalla del 178-683-02 guía la nivelación.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Modelo: SV-2100H4
  • Serie: 178
  • Estándar: Base manual
  • Curso de medición/Eje Z1 (sensor): 800µm / 80µm / 8µm
  • Curso de medición/Eje X: 100 mm
  • Rectitud: 0,15µm / 100mm
  • Resolución Eje X: 0,05µm
  • Resolución/Eje Z1 (sensor): 0,01µm (800µm), 0,001µm (80µm), 0,0001µm (8µm)
  • Resolución/Eje Z2 (columna): 1µm
  • Velocidad de movimiento/Eje X: 0 a 40 mm/s o manual
  • Velocidad de movimiento/Eje Z2 (columna): 0 hasta 20 mm/s o manual
  • Velocidad de medición: 0,02 - 5mm/s
  • Movimiento Vertical: 550mm
  • Medición de contorno: Paso (PROMEDIO, MÁX, MÍN), Círculo, Ángulo, Área, Diferencia de coordenadas, Inclinación
  • Gráficos: Porcentaje de material (BAC), Distribución de amplitud de altura (ADC), Gráfico de espectro de energía
  • Compensación de geometrías: Parábola, Hipérbola, Elipse, Círculo, Cono, Inclinación (general/arbitraria), Arco circular del palpador
  • Filtros: 2CR75, PC75, GAUSS, Spline
  • Valores de corte λs: 0,25, 0,8, 2,5, 8, 25, 80, 250µm, sin filtro
  • Valores de corte λc: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sin filtro
  • Valores de corte λf: 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sin filtro
  • Largo de muestra: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sin filtro
  • LCD: Pantalla táctil de 7,5" a color TFT con retroiluminación
  • Impresora incorporada: Impresora térmica de alta velocidad (Ancho del papel: 58 mm)
  • Ampliación/Vertical: 10X hasta 500,000X, Auto
  • Ampliación/Horizontal: 0,5X hasta 10,000X, Auto
  • Sensor/Método: Inductor diferencial
  • Sensor/Punta y Fuerza de medición: 0,75 mN punta cónica: ángulo de 60° y radio de 2 µm // 4 mN punta cónica: ángulo de 90° y radio de 5 µm
  • Alimentación: 100 - 120V AC ±10%, 50/60Hz
  • Consumo: 140 VA
  • Dimensiones/Unidad principal: 766×450×1166mm
  • Dimensiones/Procesador: 330×270×124mm
  • Dimensiones/Unidad motorizada: 372×245×71,8mm
  • Normas: JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA

Detalles técnicos

Columna (eje Z2)
550 mm, motorizada, 0 a 20 mm/s o manual
Base
600 × 450 mm
Unidad principal
766 × 450 × 1166 mm, 150 kg
Unidad de visualización
330 × 270 × 124 mm, 4 kg
Unidad electrónica
372 × 245 × 71,8 mm, 3 kg
Seguridad
Botón de paro de emergencia

Funciones

Funciones del 178-683-02
Medición

Velocidad de 0,02 a 5 mm/s; filtros Gaussiano, 2CR75, PC75 y Spline robusto; longitud de muestreo de 0,025 a 80 mm.

Análisis de rugosidad

43 parámetros conforme a ISO 1997 y JIS 2001, con perfiles primario, de rugosidad, de ondulación y de motivo.

Análisis de contorno

Área, círculo, ángulo, diferencia de coordenadas, paso e inclinación.

Estadística

Hasta 300 muestras: máximo, mínimo, media, desviación estándar, histograma y probabilidad de aceptación.

Programas

Rastreo múltiple de hasta 3 trazados y 10 configuraciones guardadas.

Salida de datos

Impresora térmica incorporada, memoria interna, tarjeta CF y USB (cable 12AAH490 opcional) con programa gratuito de planilla.

Transmisión de datos

El 178-683-02 tiene salida Digimatic con conector tipo D (plano, 10 pines), según el catálogo general Mitutoyo 2025 (pág. 09-23), además del USB, la tarjeta CF y la impresora citados en Funciones. Los accesorios de abajo son opcionales y se venden por separado.

Al PC (USB)
Herramienta de entrada USB IT-020U 264-020, con el cable Digimatic 936937 (1 m) o 965014 (2 m)
Atención
El catálogo advierte que el SJ-500 y el SV-2100 no usan el Input Tool USB-ITN ni el transmisor U-WAVE-T (nota 3, pág. 09-24).

Variantes de la serie

Surftest SJ-500, SJ-500P y SV-2100 disponibles en la tienda

Código Modelo Fuerza de medición Eje X · columna
178-533-01A SJ-500 0,75 mN 50 mm
178-533-02A SJ-500 4 mN 50 mm
178-531-01A SJ-500P 0,75 mN 50 mm
178-531-02 SJ-500P 4 mN 50 mm
178-637-01A SV-2100M4 0,75 mN 100 mm · columna 350 mm
178-637-02 SV-2100M4 4 mN 100 mm · columna 350 mm
178-681-01 SV-2100S4 0,75 mN 100 mm · columna 350 mm
178-681-02 SV-2100S4 4 mN 100 mm · columna 350 mm
178-683-01 SV-2100H4 0,75 mN 100 mm · columna 550 mm
178-683-02 (este) SV-2100H4 4 mN 100 mm · columna 550 mm
178-685-01 SV-2100W4 0,75 mN 100 mm · columna 550 mm
178-685-02 SV-2100W4 4 mN 100 mm · columna 550 mm

Artículos incluidos

  • Surftest SV-2100H4 178-683-02 con detector de 4 mN
  • Patrón de rugosidad 178-601 (Ra de cerca de 3 µm)

Preguntas y Respuestas

¿Cuándo elegir el 178-683-02, de 4 mN, y no el 178-683-01?

Para estándares de rugosidad anteriores y uso general, que es la aplicación indicada por Mitutoyo para el detector de 4 mN (178-397-2). El 178-683-01 usa el de 0,75 mN, el compatible con ISO 1997 y JIS 2001.

¿Cómo se calibra el detector del 178-683-02?

La sensibilidad, con el patrón de paso opcional 178-611 (mm) o 178-612 (pulgadas), de 2 y 10 µm; la rugosidad, con el patrón 178-601 que viene con el equipo.

¿Cuál es la fuerza de medición del 178-683-02?

4 mN, con punta cónica de 90° y radio de 5 µm. El detector de reposición de esta fuerza es el 178-397-2.

¿El 178-683-02 mide dentro de agujeros?

Sí, cambiando el palpador estándar por uno de los opcionales: Mitutoyo tiene palpadores para agujeros de diámetro pequeño a ultra pequeño, para agujeros profundos (estos miden solo con el palpador orientado hacia abajo) y para agujeros pequeños ranurados. Las varillas de extensión de 50 mm (12AAG202) y de 100 mm (12AAG203) aumentan el alcance; no se pueden conectar dos.

¿Cuántos parámetros de rugosidad calcula el 178-683-02?

43, conforme a normas como ISO 1997 y JIS 2001.

¿El 178-683-02 hace estadística de las mediciones?

Sí, en el propio procesador, con hasta 300 muestras: máximo, mínimo, media, desviación estándar, histograma y probabilidad de aceptación.
