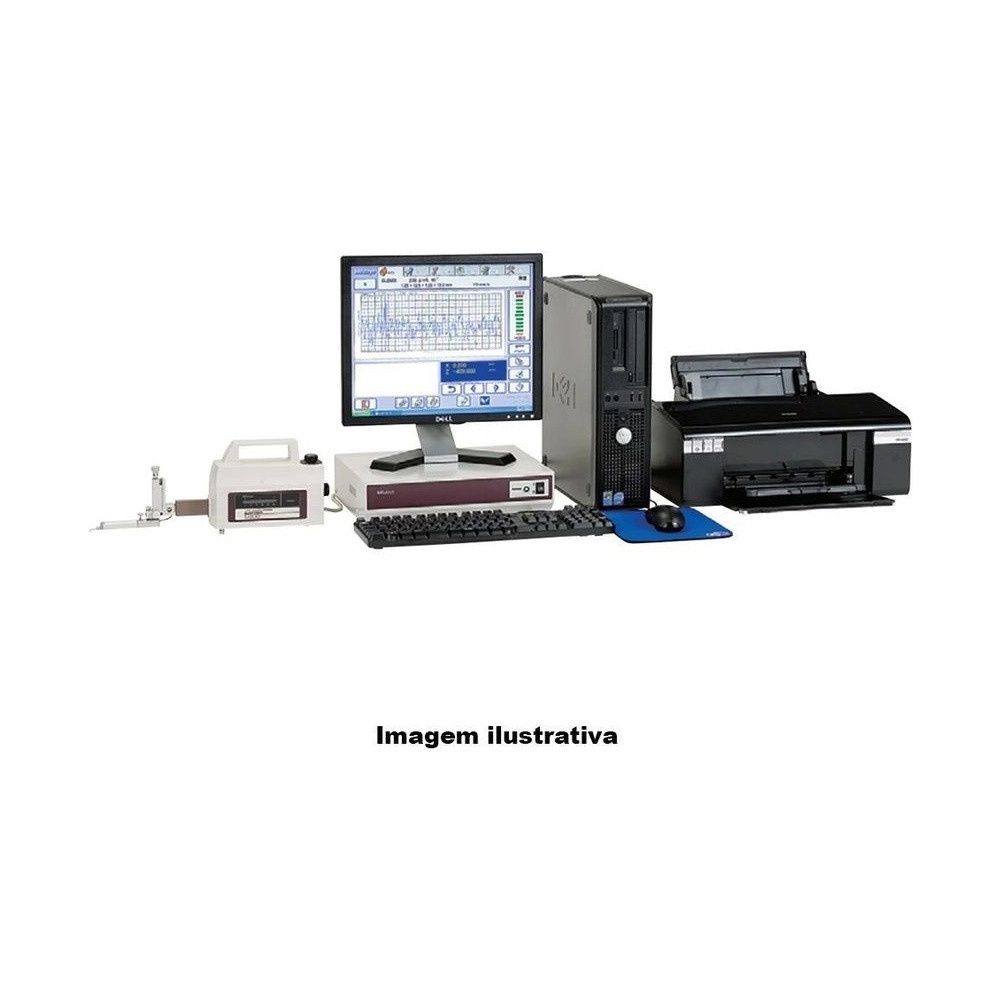

Rugosímetro SURFTEST SJ-500P - Lectura en pulgadas / mm Fuerza de medición 4mN con Unidad de Procesamiento de Datos - SJ-500P - 178-531-02

Name: Rugosímetro SURFTEST SJ-500P - Lectura en pulgadas / mm Fuerza de medición 4mN con Unidad de Procesamiento de Datos - SJ-500P - 178-531-02
Brand: Mitutoyo
SKU: 178-531-02

SKU: 178-531-02

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

El Rugosímetro Surftest SJ-500P Mitutoyo 178-531-02 es el SJ-500P con detector de 4 mN, de punta cónica de 90° y radio de 5 µm: la misma unidad de desplazamiento del SJ-500, con el análisis hecho en el PC por el software FORMTRACEPAK.

El recorrido en el eje X es de 50 mm, con rectitud de 0,2 µm/50 mm, y el eje Z lee en los rangos de 800, 80 y 8 µm. La longitud de evaluación puede ser arbitraria, de 0,025 a 50 mm, en pasos de 0,001 mm.

FORMTRACEPAK permite ingresar la condición de medición como en el símbolo de rugosidad del dibujo, muestra las longitudes de referencia de las normas ISO y JIS y deja ver el efecto de cambiar filtro o compensación antes de aplicar. El cable USB y el patrón de rugosidad 178-601 vienen incluidos.

Detector de 4 mN · punta de 90°
Análisis en el PC · FORMTRACEPAK
Longitud arbitraria 0,025 a 50 mm
Eje X 50 mm · rectitud 0,2 µm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 178-531-02 en la serie SJ-500.

Punta de 90°, radio de 5 µm.

Condición ingresada como en el dibujo.

Efecto del filtro antes de aplicar.

De 0,025 a 50 mm.

Incluidos español y portugués.

Incluido para calibrar.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 178-531-02.

4 mN Fuerza

Punta cónica de 90° y radio de 5 µm, la mayor fuerza entre los dos detectores del SJ-500P, con repuesto propio, el detector 178-397-2.
Por el símbolo del dibujo Configuración

La condición de medición se ingresa como en el símbolo de rugosidad del dibujo, y el diálogo de longitud de referencia muestra los valores estándar de ISO y JIS.
0,025 a 50 mm Longitud arbitraria

En pasos de 0,001 mm, además de las longitudes estandarizadas. Atiende la pieza que no admite la longitud de muestreo de la norma.
λs 0,0008 a 0,8 mm Cutoff

λc de 0,025 a 80 mm o valor arbitrario, con hasta 700 intervalos en la misma evaluación.
Norma, filtro, compensación Vista previa del análisis

FORMTRACEPAK muestra el efecto de cambiar norma, filtro o compensación antes de aplicar, sobre la misma medición.
50 mm Eje X

Rectitud de 0,2 µm/50 mm con la unidad apoyada; 0,3 µm en el soporte de columna manual y 0,4 µm en el simplificado.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 178-531-02 es la elección correcta.

Desafío Configurar la medición por el dibujo

Traducir el símbolo de rugosidad del dibujo en parámetros de medición abre espacio al error.

Solución

En FORMTRACEPAK del 178-531-02, la condición se ingresa como en el símbolo del dibujo.

Desafío Detector dañado deteniendo la inspección

Sin el código del repuesto, la compra del detector demora.

Solución

El detector de 4 mN del 178-531-02 tiene código propio de reposición, el 178-397-2.

Desafío Cambiar filtro sin rehacer la medición

Probar otra condición de análisis pediría medir de nuevo.

Solución

La vista previa de FORMTRACEPAK muestra el efecto de cambiar norma, filtro o compensación.

Desafío Longitud de evaluación fuera de lo estándar

Algunas piezas no admiten las longitudes estandarizadas.

Solución

El SJ-500P acepta longitud arbitraria de 0,025 a 50 mm, en pasos de 0,001 mm.

Desafío Verificar la calibración antes del lote

Sin una referencia conocida, un detector fuera de calibración pasa inadvertido.

Solución

El patrón de rugosidad 178-601, que viene con el 178-531-02, verifica la calibración.

Desafío Medir pieza con la unidad en soporte

Las piezas que no quedan bajo la unidad apoyada piden el rugosímetro en un soporte.

Solución

Montado en soporte, el 178-531-02 mantiene rectitud de 0,3 µm en el de columna manual y 0,4 µm en el simplificado.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: SJ-500P
Serie: 178
Curso de medición/Eje Z1 (sensor): 800µm / 80µm / 8µm
Curso de medición/Eje X: 50mm
Rectitud: 0,2µm / 50mm
Resolución Eje X: 0,05µm
Resolución/Eje Z1 (sensor): 0,01µm (800µm), 0,001µm (80µm), 0,0001µm (8µm)
Velocidad de movimiento/Eje X: 0 a 20 mm/s o manual
Velocidad de medición: 0,02 - 5mm/s
Medición de contorno: Paso, Círculo, Ángulo, Área, Diferencia de coordenadas
Compensación de geometrías: Inclinación, Superficie circular, Elipse, Parábola, Hipérbole, Cono, Polinomio regular
Filtros: Gaussiano, 2CR75, 2CR50, 2CRPC75, 2CRPC50, Spline robusto, Gaussiano robusto
Dimensiones/Unidad principal: 425×94 ×160mm
Unidad de procesamiento: Computadora
Activación del eje X: Por software / por joystick
Fuerza de medición / Ángulo de la punta y radio: 4 mN; punta cónica de 90°, radio de 5 µm
Normas: JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA
Dimensiones/Unidad PC I/F: 350×263×86mm

Detalles técnicos

Software: FORMTRACEPAK
Valores de cutoff: λs de 0,0008 a 0,8 mm; λc de 0,025 a 80 mm o arbitrario
Longitud arbitraria: 0,025 a 50 mm, en pasos de 0,001 mm
Número de intervalos: Hasta 700
Idiomas: 17, entre ellos español y portugués
Masa: Unidad principal 2,7 kg; unidad de interfaz con el PC 3,8 kg
Detector de reposición: 178-397-2

Funciones

Funciones de FORMTRACEPAK en el 178-531-02

Análisis de rugosidad

Conforme a ISO, JIS, ANSI y VDA, con comparación por la regla del 16% o del valor máximo.

Compensación

Quita inclinación y superficie R y elimina datos antes del análisis.

Contorno microscópico

Calcula pasos, áreas, ángulos y distancias a partir de puntos, rectas y círculos.

Longitud de referencia

Muestra los valores estándar de las normas ISO y JIS al configurar la medición.

Símbolos de dibujo

La condición de medición se ingresa como en el símbolo de rugosidad del dibujo.

Vista previa

Muestra el efecto de cambiar norma, filtro o compensación antes de aplicar.

Variantes de la serie

Surftest SJ-500 y SJ-500P disponibles en la tienda

Código	Modelo	Fuerza de medición	Procesamiento
178-531-01A	SJ-500P	0,75 mN	PC (FORMTRACEPAK)
178-531-02 (este)	SJ-500P	4 mN	PC (FORMTRACEPAK)
178-533-01A	SJ-500	0,75 mN	Procesador dedicado
178-533-02A	SJ-500	4 mN	Procesador dedicado

Artículos incluidos

Surftest SJ-500P 178-531-02: unidad de desplazamiento con detector de 4 mN
Unidad de interfaz con el PC (350 × 263 × 86 mm)
Cable USB
Patrón de rugosidad 178-601 (Ra de cerca de 3 µm)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la fuerza de medición del rugosímetro SJ-500P 178-531-02?

4 mN, con punta cónica de 90° y radio de 5 µm. El detector de reposición es el 178-397-2.

¿Cuál es la diferencia entre el Surftest 178-531-02 y el 178-531-01A?

Los dos son SJ-500P, con análisis en el PC. El 178-531-02 usa el detector de 4 mN (punta de 90°); el 178-531-01A, el de 0,75 mN (punta de 60°).

¿Puedo configurar el SJ-500P 178-531-02 por el símbolo de rugosidad del dibujo?

Sí. FORMTRACEPAK acepta la condición de medición ingresada como en el símbolo de la norma ISO o JIS.

¿Cuál es la longitud de evaluación del rugosímetro 178-531-02?

Las longitudes de muestreo estandarizadas o una longitud arbitraria de 0,025 a 50 mm, en pasos de 0,001 mm.

¿El rugosímetro 178-531-02 necesita computadora?

Sí. En el SJ-500P el análisis se hace en el PC, con FORMTRACEPAK, conectado por cable USB, que viene incluido.

¿Qué normas usa el rugosímetro SJ-500P 178-531-02 en el análisis?

ISO, JIS, ANSI y VDA, con FORMTRACEPAK, con aprobación por la regla del 16% o del valor máximo.

¿En cuántos idiomas trabaja el Surftest 178-531-02?

En 17, entre ellos español y portugués.

¿Cuánto pesa el rugosímetro 178-531-02?

La unidad principal tiene 2,7 kg y 425 × 94 × 160 mm; la unidad de interfaz con el PC, 3,8 kg y 350 × 263 × 86 mm.
