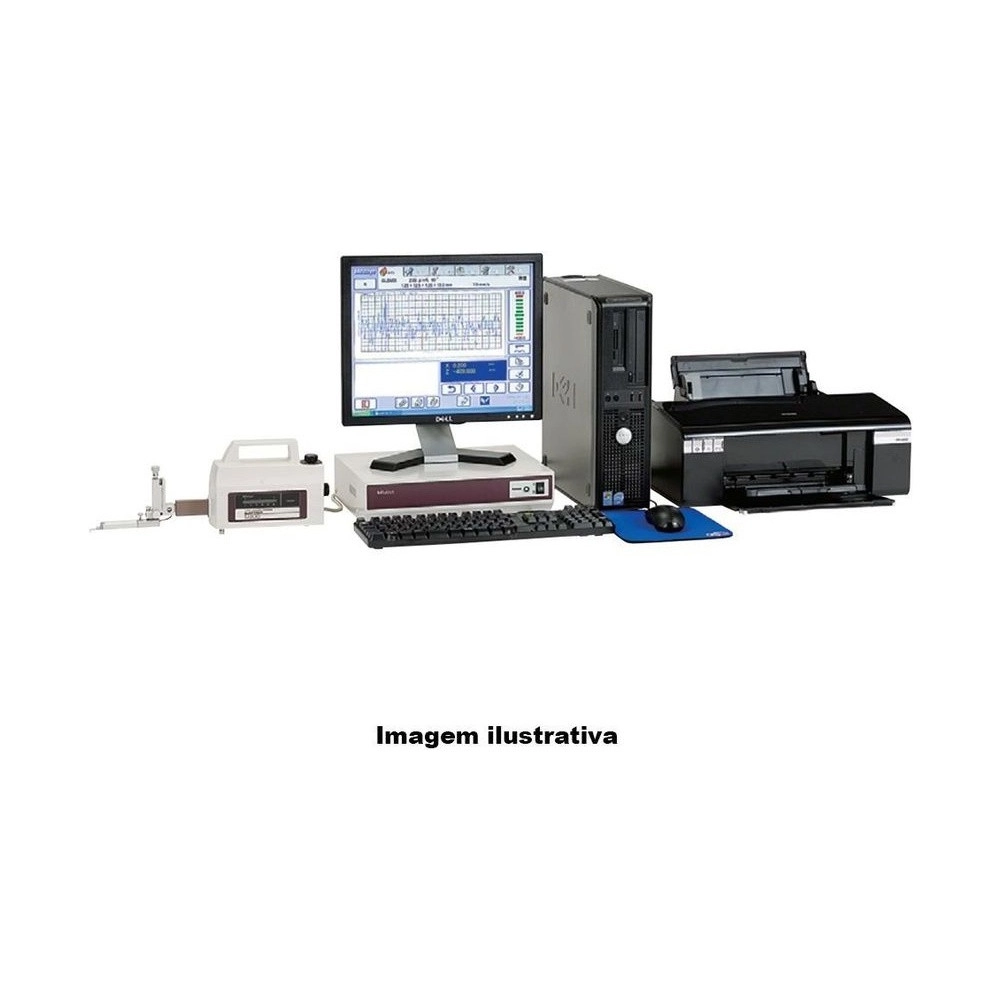

Rugosímetro SURFTEST SJ-500P - Lectura en pulgadas /mm Fuerza de medición 0.75mN con unidad de Procesamiento de Datos - SJ-500P - 178-531-01A

Name: Rugosímetro SURFTEST SJ-500P - Lectura en pulgadas /mm Fuerza de medición 0.75mN con unidad de Procesamiento de Datos - SJ-500P - 178-531-01A
Brand: Mitutoyo
SKU: 178-531-01A

SKU: 178-531-01A

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

El Rugosímetro Surftest SJ-500P Mitutoyo 178-531-01A es la versión del SJ-500 en la que el análisis se hace en el PC, con el software FORMTRACEPAK, y este código usa el detector de 0,75 mN, con punta cónica de 60° y radio de 2 µm.

La unidad de desplazamiento mide un recorrido de 50 mm en el eje X, con rectitud de 0,2 µm/50 mm, velocidad de medición de 0,02 a 5 mm/s y desplazamiento de hasta 20 mm/s. El detector de inductancia diferencial lee en los rangos de 800, 80 y 8 µm, con resolución de hasta 0,0001 µm.

En el PC, FORMTRACEPAK analiza la rugosidad conforme a ISO, JIS, ANSI y VDA y calcula pasos, áreas, ángulos y distancias en el contorno. La conexión con el PC es por cable USB, que viene incluido, y el patrón de rugosidad 178-601 viene para la calibración.

Análisis en el PC · FORMTRACEPAK
Eje X 50 mm · Z 800/80/8 µm
Detector de 0,75 mN · punta de 60°
Rectitud 0,2 µm/50 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 178-531-01A en la serie SJ-500.

FORMTRACEPAK en lugar de procesador.

Punta de 60°, radio de 2 µm.

Normas en el mismo análisis.

Pasos, áreas y ángulos.

O del valor máximo.

Conecta la unidad al PC.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 178-531-01A.

En el PC, FORMTRACEPAK Análisis

La unidad de desplazamiento mide y FORMTRACEPAK, en la computadora, calcula los parámetros y arma el análisis gráfico. El resultado ya nace en el PC, donde queda el informe; la impresora es opcional.
ISO, JIS, ANSI y VDA Normas en el análisis

Los parámetros se calculan según la norma elegida, y la aprobación sigue la regla del 16% o la del valor máximo, según lo pida el dibujo.
50 mm Eje X

Recorrido de medición con rectitud de 0,2 µm/50 mm. Montada en soporte, la unidad mantiene 0,3 µm en el de columna manual y 0,4 µm en el simplificado.
800 / 80 / 8 µm Eje Z (detector)

Tres rangos en el detector de inductancia diferencial: resolución de 0,01 µm en el de 800 µm, 0,001 µm en el de 80 µm y 0,0001 µm en el de 8 µm. El rango elegido cambia alcance por resolución.
0,75 mN Fuerza

Punta cónica de 60° y radio de 2 µm, la menor fuerza entre los dos detectores del SJ-500P. El detector de reposición es el 178-396-2.
0,02 a 5 mm/s Velocidad

Velocidad de medición ajustable, con desplazamiento de hasta 20 mm/s, o manual, para llevar el detector al punto de partida.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 178-531-01A es la elección correcta.

Desafío Informe de rugosidad directo en la computadora

Transcribir resultados de un procesador dedicado al informe retrasa la inspección.

Solución

En el 178-531-01A el análisis ya se hace en el PC, con FORMTRACEPAK.

Desafío Cliente que exige otra norma

Los dibujos de clientes distintos piden ISO, JIS, ANSI o VDA.

Solución

FORMTRACEPAK del SJ-500P analiza la rugosidad conforme a las cuatro normas.

Desafío Aprobar la pieza por la tolerancia del dibujo

Decidir la aprobación pide aplicar la regla correcta a cada parámetro.

Solución

En el 178-531-01A, FORMTRACEPAK compara los valores con los límites por la regla del 16% o del valor máximo.

Desafío Medir contorno fino además de la rugosidad

Pasos y ángulos pequeños pedirían otro instrumento.

Solución

El análisis microscópico de contorno de FORMTRACEPAK calcula pasos, áreas, ángulos y distancias.

Desafío Pieza apoyada inclinada

La inclinación de la pieza entra en el perfil y distorsiona los parámetros de rugosidad.

Solución

La compensación de FORMTRACEPAK en el 178-531-01A quita inclinación y superficie R y elimina datos antes del análisis.

Desafío Informe en el idioma del cliente

Los informes en un idioma distinto al de la planta piden rehacer la traducción.

Solución

El SJ-500P 178-531-01A trabaja en 17 idiomas, entre ellos español y portugués.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: SJ-500P
Serie: 178
Curso de medición/Eje Z1 (sensor): 800µm / 80µm / 8µm
Curso de medición/Eje X: 50mm
Rectitud: 0,2µm / 50mm
Resolución Eje X: 0,05µm
Resolución/Eje Z1 (sensor): 0,01µm (800µm), 0,001µm (80µm), 0,0001µm (8µm)
Velocidad de movimiento/Eje X: 0 a 20 mm/s o manual
Velocidad de medición: 0,02 - 5mm/s
Medición de contorno: Paso, Círculo, Ángulo, Área, Diferencia de coordenadas
Compensación de geometrías: Inclinación, Superficie circular, Elipse, Parábola, Hipérbole, Cono, Polinomio regular
Filtros: Gaussiano, 2CR75, 2CR50, 2CRPC75, 2CRPC50, Spline robusto, Gaussiano robusto
Dimensiones/Unidad principal: 425×94 ×160mm
Unidad de procesamiento: Computadora
Activación del eje X: Por software / por joystick
Fuerza de medición / Ángulo de la punta y radio: 0,75 mN; punta cónica de 60°, radio de 2 µm
Normas: JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA
Dimensiones/Unidad PC I/F: 350×263×86mm

Detalles técnicos

Software: FORMTRACEPAK
Valores de cutoff: λs de 0,0008 a 0,8 mm; λc de 0,025 a 80 mm o arbitrario
Longitud arbitraria: 0,025 a 50 mm, en pasos de 0,001 mm
Número de intervalos: Hasta 700
Idiomas: 17, entre ellos español y portugués
Masa: Unidad principal 2,7 kg; unidad de interfaz con el PC 3,8 kg
Detector de reposición: 178-396-2

Funciones

Funciones de FORMTRACEPAK en el 178-531-01A

Análisis de rugosidad

Conforme a ISO, JIS, ANSI y VDA, con comparación por la regla del 16% o del valor máximo.

Compensación

Quita inclinación y superficie R y elimina datos antes del análisis.

Contorno microscópico

Calcula pasos, áreas, ángulos y distancias a partir de puntos, rectas y círculos.

Longitud de referencia

Muestra los valores estándar de las normas ISO y JIS al configurar la medición.

Símbolos de dibujo

La condición de medición se ingresa como en el símbolo de rugosidad del dibujo.

Vista previa

Muestra el efecto de cambiar norma, filtro o compensación antes de aplicar.

Variantes de la serie

Surftest SJ-500 y SJ-500P disponibles en la tienda

Código	Modelo	Fuerza de medición	Procesamiento
178-531-01A (este)	SJ-500P	0,75 mN	PC (FORMTRACEPAK)
178-531-02	SJ-500P	4 mN	PC (FORMTRACEPAK)
178-533-01A	SJ-500	0,75 mN	Procesador dedicado
178-533-02A	SJ-500	4 mN	Procesador dedicado

Artículos incluidos

Surftest SJ-500P 178-531-01A: unidad de desplazamiento con detector de 0,75 mN
Unidad de interfaz con el PC (350 × 263 × 86 mm)
Cable USB
Patrón de rugosidad 178-601 (Ra de cerca de 3 µm)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el rugosímetro SJ-500P 178-531-01A y el SJ-500?

El SJ-500P hace el análisis en el PC, con el software FORMTRACEPAK; el SJ-500 tiene procesador dedicado con pantalla táctil e impresora.

¿Cuál es la fuerza de medición del Surftest 178-531-01A?

0,75 mN, con punta cónica de 60° y radio de 2 µm. El detector de reposición es el 178-396-2.

¿Cómo se conecta el SJ-500P 178-531-01A a la computadora?

Por cable USB, que es accesorio estándar del SJ-500P, a través de la unidad de interfaz con el PC.

¿Qué normas atiende el rugosímetro 178-531-01A en el análisis?

ISO, JIS, ANSI y VDA, con FORMTRACEPAK, con comparación por la regla del 16% o del valor máximo.

¿Qué incluye el Surftest SJ-500P 178-531-01A?

La unidad de desplazamiento con el detector, la unidad de interfaz con el PC, el cable USB y el patrón de rugosidad 178-601.

¿El rugosímetro SJ-500P 178-531-01A imprime el resultado?

El resultado sale en la computadora, con FORMTRACEPAK. La impresora es opcional, según el folleto de la serie.

¿Cuál es la rectitud del Surftest 178-531-01A?

0,2 µm en 50 mm con la unidad apoyada, 0,3 µm montada en el soporte de columna manual y 0,4 µm en el soporte simplificado.

¿El SJ-500P 178-531-01A mide contorno?

Hace análisis microscópico de contorno: pasos, áreas, ángulos y distancias a partir de puntos, rectas y círculos. Para contorno con columna motorizada controlada por el PC, el folleto indica la serie FORMTRACER Avant S3000.
