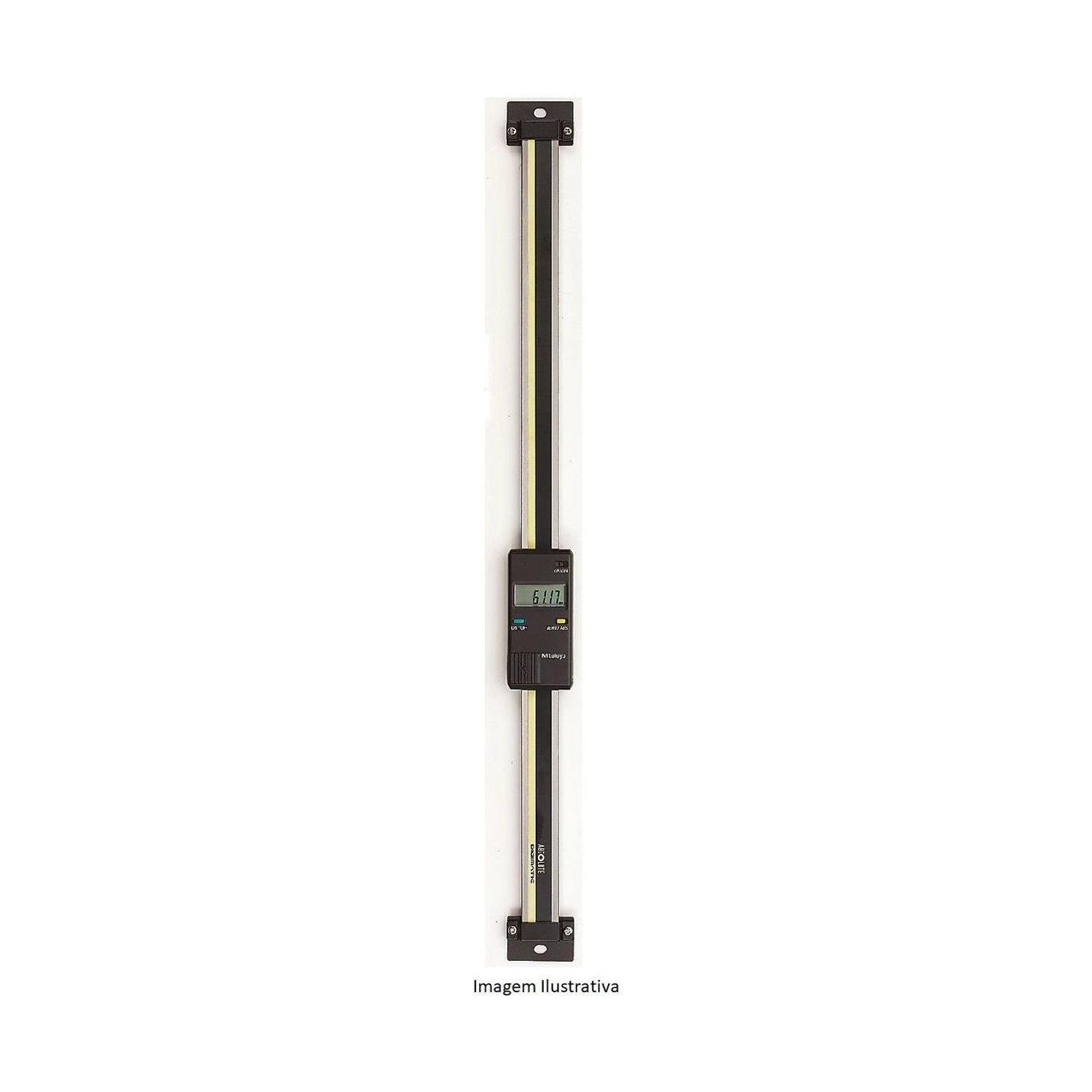

Escala digital Digimatic ABSOLUTE SDV-100F - 0-1000MM - 572-587-10

Escala digital Digimatic ABSOLUTE SDV-100F - 0-1000MM - 572-587-10

Name: Escala digital Digimatic ABSOLUTE SDV-100F - 0-1000MM - 572-587-10
Brand: Mitutoyo
SKU: 572-587-10

SKU: 572-587-10

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

La Escala Digimatic ABSOLUTE Mitutoyo 572-587-10, modelo SDV-100F, es la mayor altura de la sublínea: 0 a 1000 mm de recorrido vertical con resolución de 0,01 mm.

En números, el SDV-100F de la sublínea SDV-F: capacidad de 0-1000 mm, resolución de 0,01 mm, exactitud de 0,07 mm y repetibilidad de 0,01 mm. Es el techo de la serie, siete veces la resolución exhibida en el display.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y guarda dos valores de preset en el ajuste de cero, recurso que el catálogo declara exclusivo de SD-F y SDV-F. Acompaña el manual de operación. En una columna de esa altura el visor casi nunca queda en la línea de visión, y ahí el contador EC, opcional, resuelve la lectura a distancia.

Capacidad 0-1000 mm · resolución 0,01 mm
Exactitud 0,07 mm · repetibilidad 0,01 mm
Display vertical · 2 valores de preset en el cero
Salida de datos Digimatic · batería de aprox. 5.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-587-10 dentro de la sublínea SDV-F de la Serie 572.

La mayor altura de la sublínea, continua y sin empalme.

El techo de la sublínea; en los cortos es 0,03 mm.

Cambio de origen sin recorrer la columna de vuelta.

Alineado al eje, para columna alta y pórtico.

ABSOLUTE: un metro de recorrido sin rereferenciar.

El equivalente con inversión es el 572-567.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-587-10.

0 a 1000 mm Capacidad

La mayor altura de la sublínea SDV-F.
0,01 mm Resolución

La misma de los modelos de 100 mm.
0,07 mm Exactitud

El techo de la sublínea, siete veces la resolución exhibida.
Dos valores de preset Ajuste de cero

Exclusivo de los modelos F de la Serie 572.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-587-10 es la elección correcta.

Desafío Dos referencias en un eje de un metro

La máquina grande suele tener un origen de máquina y otro de pieza, y alternar entre ellos a mano consume el turno.

Solución

El 572-587-10 mantiene los dos grabados como preset.

Desafío Recorrer un metro para rehacer el cero

Volver al origen solo para rehacer el cero, en un recorrido de un metro, es el desplazamiento más caro de la operación.

Solución

El 572-587-10 guarda dos valores de preset y alterna sin salir de la posición.

Desafío Confiar en el display en recorrido largo

El visor muestra centésimo en todos los modelos, y en el de 1000 mm la exactitud declarada es siete veces mayor que eso.

Solución

La página del 572-587-10 declara los 0,07 mm, y la tabla de la serie muestra la escalera completa.

Desafío Necesitar invertir el conteo

La inversión no existe en los modelos F.

Solución

El 572-567 tiene el mismo recorrido de 1000 mm, display vertical y ofrece la inversión.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SDV-100F
Alcance (mm): 0-1000mm
Resolución (mm): 0,01mm
Capacidad: 0-1000mm
Graduación / Graduado: 0,01mm
Exactitud: 0,07mm
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 5.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 1000 mm
Equivalente con inversión de conteo: 572-567, modelo SDV-100E

Variaciones de la serie

Otros modelos de la sublínea SDV-F de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-580-10	SDV-10F	0-100 mm	0,01 mm	0,03 mm
572-581-10	SDV-15F	0-150 mm	0,01 mm	0,03 mm
572-582-10	SDV-20F	0-200 mm	0,01 mm	0,03 mm
572-583-10	SDV-30F	0-300 mm	0,01 mm	0,04 mm
572-585-10	SDV-60F	0-600 mm	0,01 mm	0,05 mm
572-586-10	SDV-80F	0-800 mm	0,01 mm	0,06 mm
572-587-10 (este)	SDV-100F	0-1000 mm	0,01 mm	0,07 mm
572-590-10	SDV-4"F	0-100 mm / 0-4"	.0005" / 0,01 mm	0,03 mm / .001"
572-591-10	SDV-6"F	0-150 mm / 0-6"	.0005" / 0,01 mm	0,03 mm / .001"
572-592-10	SDV-8"F	0-200 mm / 0-8"	.0005" / 0,01 mm	0,03 mm / .001"
572-593-10	SDV-12"F	0-300 mm / 0-12"	.0005" / 0,01 mm	0,04 mm / .002"
572-595-10	SDV-24"F	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-596-10	SDV-32"F	0-800 mm / 0-32"	.0005" / 0,01 mm	0,06 mm / .0025"
572-597-10	SDV-40"F	0-1000 mm / 0-40"	.0005" / 0,01 mm	0,07 mm / .0025"

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Dos referencias en un eje de un metro: el 572-587-10 resuelve?

Sí, es exactamente el caso del preset doble. La máquina grande suele tener un origen de máquina y otro de pieza, y alternar entre ellos a mano consume el turno.

¿El 572-587-10 es la mayor escala de la sublínea?

Lo es. Con 1000 mm de recorrido vertical, ningún modelo de la SDV-F va más allá.

El catálogo llama al grupo del 572-587-10 de lectura doble. ¿Es lo mismo que el preset doble?

No necesariamente. El nombre es del grupo de los modelos F y el catálogo no lo define. Lo que documenta como exclusivo de esos modelos es el ajuste de cero con dos valores de preset.

¿El 572-587-10 invierte el sentido del conteo?

No. Para eso la serie ofrece el 572-567, del mismo recorrido de un metro y el mismo display vertical.

¿Cuál es la versión del 572-587-10 que lee en pulgada?

El 572-597-10, con los mismos 1000 mm leídos también como 40 pulgadas.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-587-10 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
