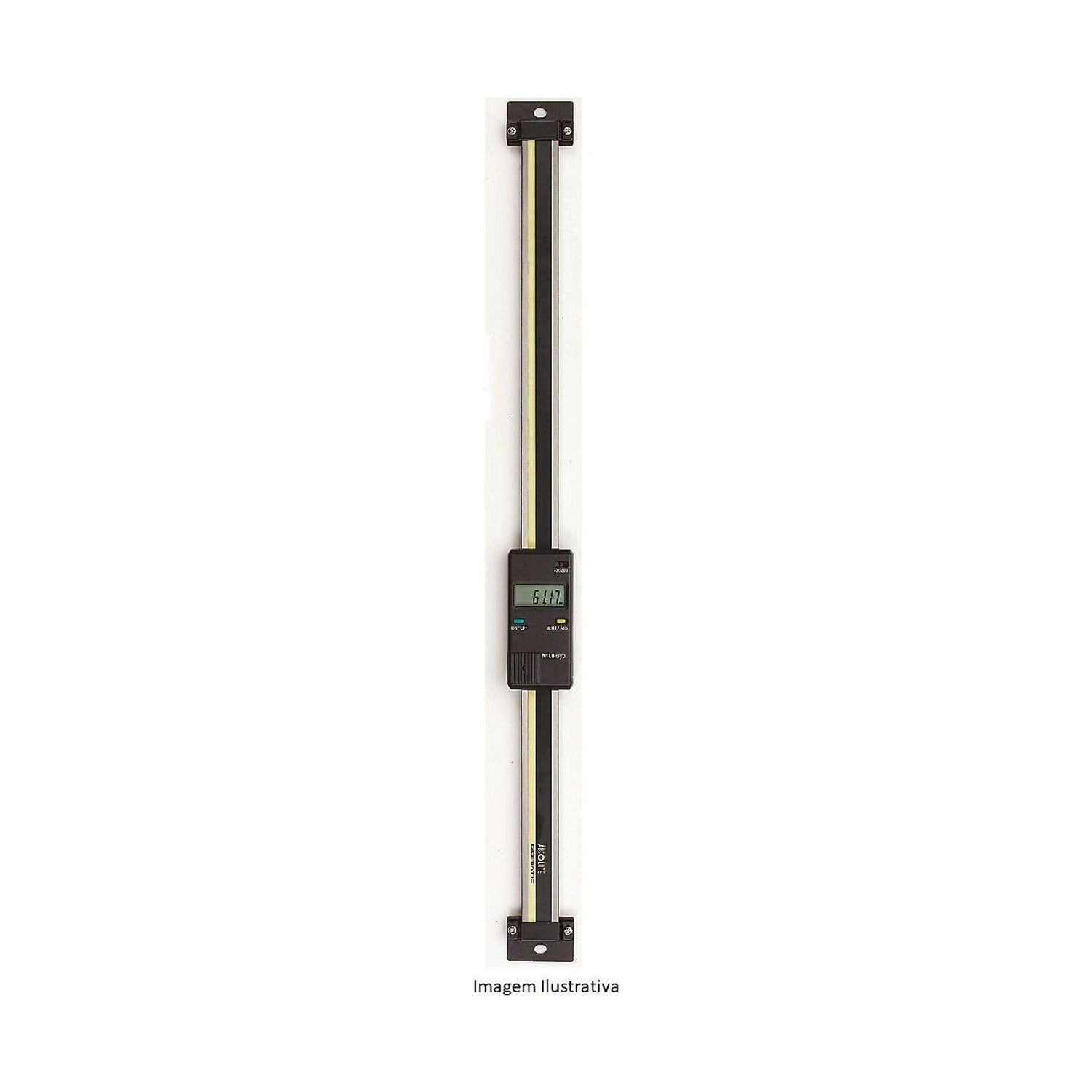

Escala digital Digimatic ABSOLUTE SDV-80F - 0-800MM - 572-586-10

Escala digital Digimatic ABSOLUTE SDV-80F - 0-800MM - 572-586-10

Name: Escala digital Digimatic ABSOLUTE SDV-80F - 0-800MM - 572-586-10
Brand: Mitutoyo
SKU: 572-586-10

SKU: 572-586-10

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

La Escala Digimatic ABSOLUTE Mitutoyo 572-586-10, modelo SDV-80F, mide 0 a 800 mm en vertical, con resolución de 0,01 mm y exactitud de 0,06 mm.

En números, el SDV-80F de la sublínea SDV-F: capacidad de 0-800 mm, resolución de 0,01 mm, exactitud de 0,06 mm y repetibilidad de 0,01 mm. Es el penúltimo escalón de la serie: solo el modelo de 1000 mm declara más.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y guarda dos valores de preset en el ajuste de cero, recurso que el catálogo declara exclusivo de SD-F y SDV-F. Acompaña el manual de operación. En una columna de esa altura el visor casi nunca queda en la línea de visión, y ahí el contador EC, opcional, resuelve la lectura a distancia.

Capacidad 0-800 mm · resolución 0,01 mm
Exactitud 0,06 mm · repetibilidad 0,01 mm
Display vertical · 2 valores de preset en el cero
Salida de datos Digimatic · batería de aprox. 5.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-586-10 dentro de la sublínea SDV-F de la Serie 572.

Continuo, sin empalme en el trayecto.

Solo el de 1000 mm declara valor mayor.

Dos orígenes guardados en el instrumento.

Lectura en el eje del recorrido, sin desvío.

ABSOLUTE: el cero no se pierde al apagar.

Para invertir, el equivalente es el 572-566.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-586-10.

0 a 800 mm Capacidad

Altura de columna de máquina de porte medio.
0,01 mm Resolución

Igual en toda la sublínea SDV-F.
0,06 mm Exactitud

Penúltimo escalón; el de 1000 mm declara 0,07 mm.
Dos valores de preset Ajuste de cero

Exclusivo de SD-F y SDV-F.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-586-10 es la elección correcta.

Desafío Cambiar de origen sin perder la alineación

En un montaje de 800 mm, rehacer el cero suele exigir tocar el conjunto, y la alineación necesita reconfirmarse después.

Solución

El 572-586-10 cambia entre dos presets grabados, sin tocar el montaje.

Desafío Perder la referencia de la máquina

Si la escala es el eje de referencia y pierde el cero, la máquina entera necesita rereferenciarse.

Solución

El 572-586-10 es ABSOLUTE y mantiene la posición incluso apagado.

Desafío Dos orígenes en un recorrido largo

Rehacer el cero en 800 mm en cada cambio de referencia consume tiempo de producción.

Solución

El 572-586-10 graba dos valores de preset y alterna entre ellos.

Desafío Necesitar invertir el conteo

La función no está disponible en los modelos F.

Solución

El 572-566 tiene el mismo recorrido, el mismo display vertical y ofrece la inversión.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SDV-80F
Alcance (mm): 0-800mm
Resolución (mm): 0,01mm
Capacidad: 0-800mm
Graduación / Graduado: 0,01mm
Exactitud: 0,06mm
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 5.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 800 mm
Equivalente con inversión de conteo: 572-566, modelo SDV-80E

Variaciones de la serie

Otros modelos de la sublínea SDV-F de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-580-10	SDV-10F	0-100 mm	0,01 mm	0,03 mm
572-581-10	SDV-15F	0-150 mm	0,01 mm	0,03 mm
572-582-10	SDV-20F	0-200 mm	0,01 mm	0,03 mm
572-583-10	SDV-30F	0-300 mm	0,01 mm	0,04 mm
572-585-10	SDV-60F	0-600 mm	0,01 mm	0,05 mm
572-586-10 (este)	SDV-80F	0-800 mm	0,01 mm	0,06 mm
572-587-10	SDV-100F	0-1000 mm	0,01 mm	0,07 mm
572-590-10	SDV-4"F	0-100 mm / 0-4"	.0005" / 0,01 mm	0,03 mm / .001"
572-591-10	SDV-6"F	0-150 mm / 0-6"	.0005" / 0,01 mm	0,03 mm / .001"
572-592-10	SDV-8"F	0-200 mm / 0-8"	.0005" / 0,01 mm	0,03 mm / .001"
572-593-10	SDV-12"F	0-300 mm / 0-12"	.0005" / 0,01 mm	0,04 mm / .002"
572-595-10	SDV-24"F	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-596-10	SDV-32"F	0-800 mm / 0-32"	.0005" / 0,01 mm	0,06 mm / .0025"
572-597-10	SDV-40"F	0-1000 mm / 0-40"	.0005" / 0,01 mm	0,07 mm / .0025"

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Cambiar de origen en el 572-586-10 obliga a tocar el conjunto?

No, y eso es lo que resuelve el preset doble. En un montaje de 800 mm, rehacer el cero suele exigir tocar la fijación, y la alineación necesita reconfirmarse después.

¿El 572-586-10 y el 572-566 miden igual?

Miden. Mismo recorrido, misma resolución, misma exactitud. La diferencia es la función: preset de dos valores en el 572-586-10, inversión de sentido de conteo en el 572-566.

¿Cuántos valores de preset acepta el 572-586-10?

Dos. El catálogo declara ese ajuste disponible únicamente para los modelos SD-F y SDV-F.

¿El 572-586-10 existe con lectura en pulgada?

Sí, el 572-596-10, con el mismo recorrido de 800 mm y las dos unidades en el display.

¿El 572-586-10 exige rereferenciar la máquina después de apagado?

No. Siendo ABSOLUTE, retoma la posición al encender, lo que en un eje de 800 mm evita un procedimiento entero en cada arranque.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-586-10 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
