Escala digital Digimatic ABSOLUTE SDV-40"F - 0-1000MM / 0-40" - 572...

Escala digital Digimatic ABSOLUTE SDV-40"F - 0-1000MM / 0-40" - 572-597-10

Name: Escala digital Digimatic ABSOLUTE SDV-40"F - 0-1000MM / 0-40" - 572-597-10
Brand: Mitutoyo
SKU: 572-597-10

SKU: 572-597-10

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

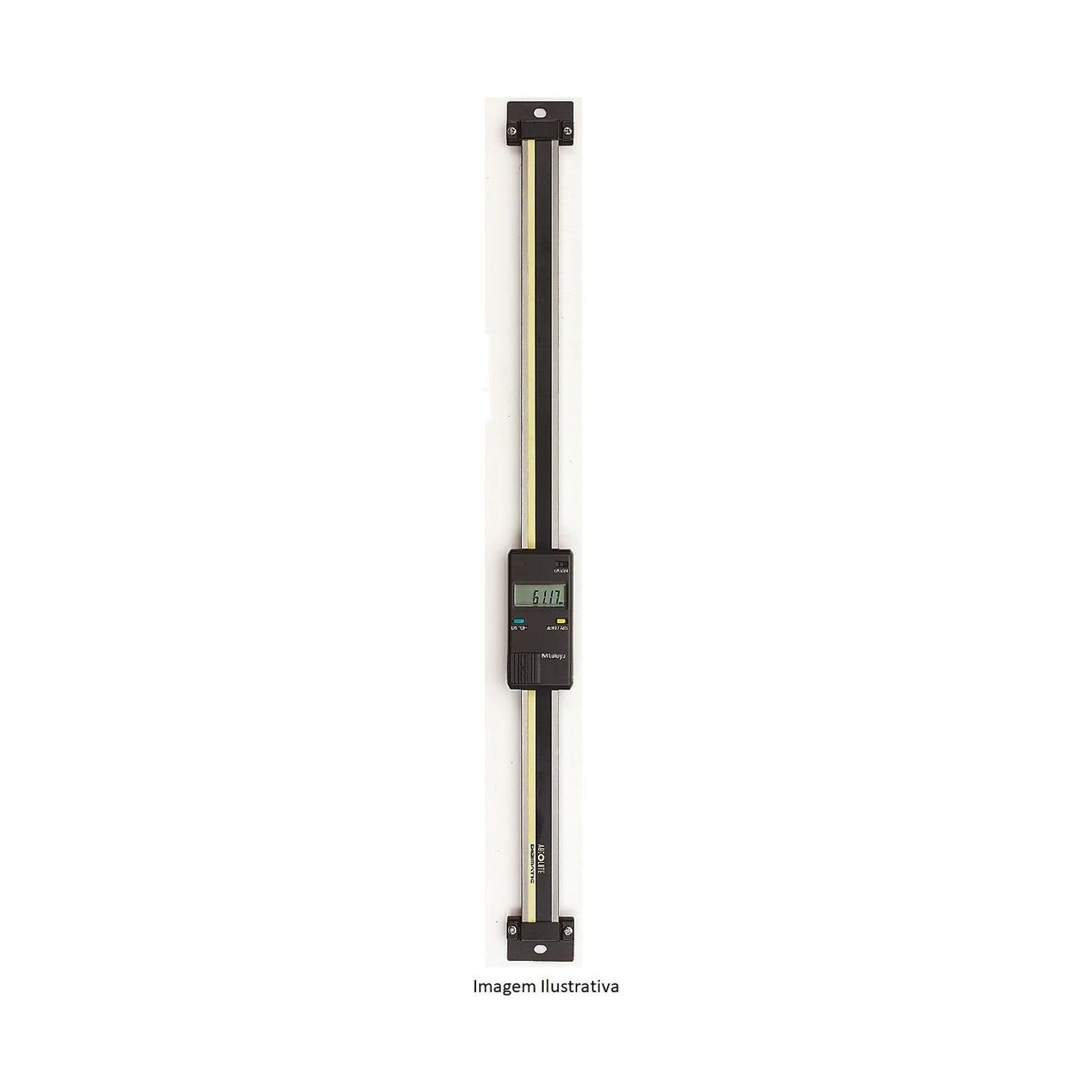

La Escala Digimatic ABSOLUTE Mitutoyo 572-597-10, modelo SDV-40"F, es la mayor de la sublínea: mide 0 a 1000 mm o 0 a 40" de recorrido vertical, leyendo en las dos unidades.

En números, el SDV-40"F de la sublínea SDV-F: capacidad de 0-1000 mm / 0-40", resolución de .0005" / 0,01 mm, exactitud de 0,07 mm / .0025" y repetibilidad de 0,01 mm. Es el techo de la serie, siete veces la resolución exhibida en el display.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y guarda dos valores de preset en el ajuste de cero, recurso que el catálogo declara exclusivo de SD-F y SDV-F. Acompaña el manual de operación. En una columna de esa altura el visor casi nunca queda en la línea de visión, y ahí el contador EC, opcional, resuelve la lectura a distancia.

Capacidad 0-1000 mm / 0-40" · resolución .0005" / 0,01 mm
Exactitud 0,07 mm / .0025" · repetibilidad 0,01 mm
Display vertical · 2 valores de preset en el cero
Salida de datos Digimatic · batería de aprox. 5.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-597-10 dentro de la sublínea SDV-F de la Serie 572.

1000 mm o 40", la mayor de la sublínea.

Cada reajuste evitado es una columna entera.

El techo de la sublínea; en pulgada, .0025".

Alterna en el display, sin conversión manual.

ABSOLUTE: un metro de recorrido sin rereferenciar.

El equivalente con inversión es el 572-577.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-597-10.

0 a 1000 mm / 0 a 40" Capacidad

La mayor de la sublínea SDV-F.
.0005" / 0,01 mm Resolución

La misma de los modelos menores de la mitad doble.
0,07 mm / .0025" Exactitud

En pulgada, el mismo valor del modelo de 32".
Dos valores de preset Ajuste de cero

Exclusivo de los modelos F de la Serie 572.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-597-10 es la elección correcta.

Desafío Convertir unidad en la faja entera

En cuarenta pulgadas de trayecto, convertir cada lectura a milímetro multiplica las chances de redondeo a lo largo del turno.

Solución

El 572-597-10 muestra el valor directo en la unidad pedida, en cualquier punto de la faja.

Desafío Un origen por convención de trabajo

Quien alterna entre plano en pulgada y plano métrico suele necesitar puntos de partida distintos para cada uno.

Solución

Los dos valores de preset del 572-597-10 guardan los dos orígenes al mismo tiempo.

Desafío Dos instrumentos para dos convenciones

Plano importado en pulgada y control interno en milímetro llevan a la compra duplicada, con dos calibraciones que mantener.

Solución

El 572-597-10 lee en las dos unidades en el mismo display y en el mayor recorrido de la sublínea.

Desafío Necesitar invertir el conteo

La inversión no existe en los modelos F.

Solución

El 572-577 tiene el mismo recorrido de un metro, la misma doble unidad y ofrece la inversión.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SDV-40"F"
Alcance (mm): 0-1000mm
Alcance (in): 0-40"
Resolución (mm): 0,01mm
Capacidad: 0-1000mm/0-40"
Graduación / Graduado: .0005"/0,01mm
Exactitud: 0,07mm/.0025"
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 5.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 1000 mm / 0 a 40"
Lectura en pulgada y mm: .0005" / 0,01 mm
Equivalente con inversión de conteo: 572-577, modelo SDV-40"E

Variaciones de la serie

Otros modelos de la sublínea SDV-F de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-580-10	SDV-10F	0-100 mm	0,01 mm	0,03 mm
572-581-10	SDV-15F	0-150 mm	0,01 mm	0,03 mm
572-582-10	SDV-20F	0-200 mm	0,01 mm	0,03 mm
572-583-10	SDV-30F	0-300 mm	0,01 mm	0,04 mm
572-585-10	SDV-60F	0-600 mm	0,01 mm	0,05 mm
572-586-10	SDV-80F	0-800 mm	0,01 mm	0,06 mm
572-587-10	SDV-100F	0-1000 mm	0,01 mm	0,07 mm
572-590-10	SDV-4"F	0-100 mm / 0-4"	.0005" / 0,01 mm	0,03 mm / .001"
572-591-10	SDV-6"F	0-150 mm / 0-6"	.0005" / 0,01 mm	0,03 mm / .001"
572-592-10	SDV-8"F	0-200 mm / 0-8"	.0005" / 0,01 mm	0,03 mm / .001"
572-593-10	SDV-12"F	0-300 mm / 0-12"	.0005" / 0,01 mm	0,04 mm / .002"
572-595-10	SDV-24"F	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-596-10	SDV-32"F	0-800 mm / 0-32"	.0005" / 0,01 mm	0,06 mm / .0025"
572-597-10 (este)	SDV-40"F	0-1000 mm / 0-40"	.0005" / 0,01 mm	0,07 mm / .0025"

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Qué muestra el 572-597-10 que ningún otro de la sublínea muestra?

Cuarenta pulgadas en el display sin cambiar de escala, y el mismo trayecto leído en milímetro. Es la mayor capacidad de la SDV-F en las dos unidades.

¿Un origen para cada convención de plano: el 572-597-10 lo permite?

Lo permite, y es el uso más directo de los dos presets. El punto de partida del plano en pulgada y el del plano métrico quedan grabados al mismo tiempo.

¿Cuándo elegir el 572-577 en lugar del 572-597-10?

Cuando el montaje exige invertir el sentido del conteo, función que solo los modelos E tienen. Fuera de eso los dos son iguales en recorrido, unidades y exactitud.

Necesito las dos unidades en el 572-597-10. ¿Hay alternativa más simple?

Si la lectura en pulgada no es necesaria, el 572-587-10 es el mismo modelo F de 1000 mm leyendo solo en milímetro, con el mismo preset de dos valores.

¿El 572-597-10 necesita rereferenciarse en cada arranque?

No. Es una escala ABSOLUTE, y en un eje de un metro eso ahorra el procedimiento de reencontrar el origen en cada arranque de turno.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-597-10 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
