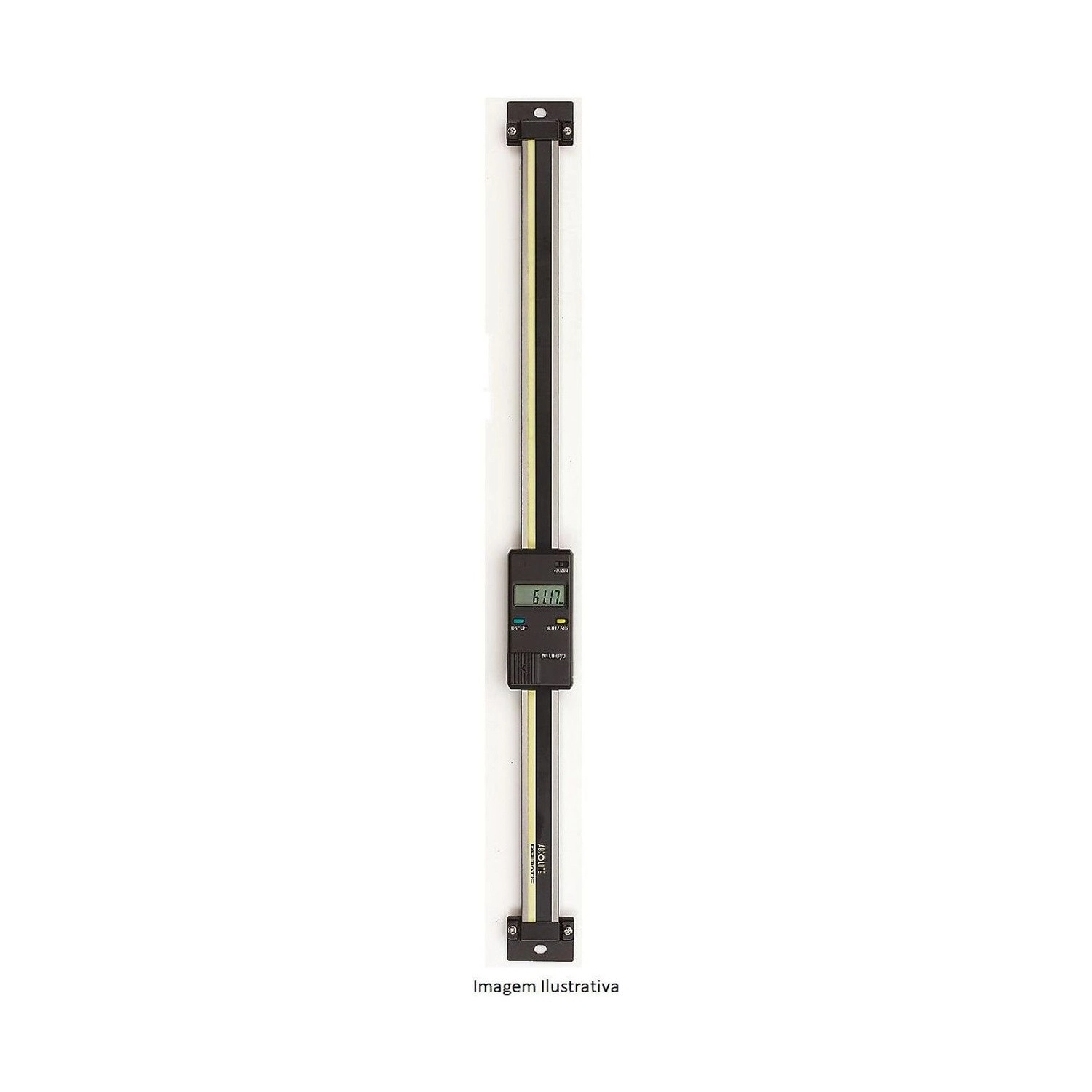

Escala digital Digimatic ABSOLUTE SDV-60F - 0-600MM - 572-585-10

Escala digital Digimatic ABSOLUTE SDV-60F - 0-600MM - 572-585-10

Name: Escala digital Digimatic ABSOLUTE SDV-60F - 0-600MM - 572-585-10
Brand: Mitutoyo
SKU: 572-585-10

SKU: 572-585-10

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

La Escala Digimatic ABSOLUTE Mitutoyo 572-585-10, modelo SDV-60F, cubre 0 a 600 mm de recorrido vertical con resolución de 0,01 mm y exactitud de 0,05 mm.

En números, el SDV-60F de la sublínea SDV-F: capacidad de 0-600 mm, resolución de 0,01 mm, exactitud de 0,05 mm y repetibilidad de 0,01 mm. La exactitud ya es cinco veces la resolución que muestra el display.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y guarda dos valores de preset en el ajuste de cero, recurso que el catálogo declara exclusivo de SD-F y SDV-F. Acompaña el manual de operación. El contador EC, opcional, sirve cuando la lectura debe hacerse lejos del punto en que la escala está fijada.

Capacidad 0-600 mm · resolución 0,01 mm
Exactitud 0,05 mm · repetibilidad 0,01 mm
Display vertical · 2 valores de preset en el cero
Salida de datos Digimatic · batería de aprox. 5.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-585-10 dentro de la sublínea SDV-F de la Serie 572.

Columna de fresadora, prensa y dispositivo alto.

Cambio de origen sin recorrer el trayecto de vuelta.

Cinco veces la resolución mostrada en el display.

Display vertical en el eje que el operador ya mira.

ABSOLUTE: apagar no cuesta la referencia.

El equivalente con inversión es el 572-565.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-585-10.

0 a 600 mm Capacidad

La primera altura grande de la sublínea SDV-F.
0,01 mm Resolución

Igual a la de los modelos de banco.
0,05 mm Exactitud

Cinco veces la resolución que muestra el display.
Dos valores de preset Ajuste de cero

Exclusivo de los modelos F de la Serie 572.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-585-10 es la elección correcta.

Desafío Recorrer el trayecto solo para rehacer el cero

En 600 mm, volver al origen para rehacer el cero es un desplazamiento entero de mesa en cada cambio de referencia.

Solución

El 572-585-10 guarda dos valores de preset y alterna sin salir de la posición.

Desafío Dos referencias en la misma columna

El trabajo que parte ora de la base ora de un tope intermedio obliga a rehacer el cero en cada cambio.

Solución

El 572-585-10 guarda las dos como preset y alterna sin reajuste.

Desafío Perder la lectura al anotar

Registrar el valor con la mesa aún en movimiento produce un número dudoso.

Solución

El congelamiento del display del 572-585-10 retiene la lectura para la anotación.

Desafío Necesitar invertir el sentido de la lectura

La altura grande suele obligar a fijar la escala del lado que invierte el sentido natural, y el F no invierte.

Solución

Para ese caso la sublínea ofrece el 572-565, del mismo recorrido y el mismo display vertical.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SDV-60F
Alcance (mm): 0-600mm
Resolución (mm): 0,01mm
Capacidad: 0-600mm
Graduación / Graduado: 0,01mm
Exactitud: 0,05mm
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 5.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 600 mm
Equivalente con inversión de conteo: 572-565, modelo SDV-60E

Variaciones de la serie

Otros modelos de la sublínea SDV-F de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-580-10	SDV-10F	0-100 mm	0,01 mm	0,03 mm
572-581-10	SDV-15F	0-150 mm	0,01 mm	0,03 mm
572-582-10	SDV-20F	0-200 mm	0,01 mm	0,03 mm
572-583-10	SDV-30F	0-300 mm	0,01 mm	0,04 mm
572-585-10 (este)	SDV-60F	0-600 mm	0,01 mm	0,05 mm
572-586-10	SDV-80F	0-800 mm	0,01 mm	0,06 mm
572-587-10	SDV-100F	0-1000 mm	0,01 mm	0,07 mm
572-590-10	SDV-4"F	0-100 mm / 0-4"	.0005" / 0,01 mm	0,03 mm / .001"
572-591-10	SDV-6"F	0-150 mm / 0-6"	.0005" / 0,01 mm	0,03 mm / .001"
572-592-10	SDV-8"F	0-200 mm / 0-8"	.0005" / 0,01 mm	0,03 mm / .001"
572-593-10	SDV-12"F	0-300 mm / 0-12"	.0005" / 0,01 mm	0,04 mm / .002"
572-595-10	SDV-24"F	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-596-10	SDV-32"F	0-800 mm / 0-32"	.0005" / 0,01 mm	0,06 mm / .0025"
572-597-10	SDV-40"F	0-1000 mm / 0-40"	.0005" / 0,01 mm	0,07 mm / .0025"

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Por qué el preset doble del 572-585-10 ahorra más que en un modelo corto?

Porque en 600 mm rehacer el cero significa llevar el cabezal de vuelta al origen. Con dos referencias grabadas, el cambio ocurre sin desplazamiento.

¿En qué montaje se usa el 572-585-10?

En columna de fresadora, prensa y dispositivo de montaje alto, donde los 600 mm son necesarios y el operador lee de pie, en el mismo eje del desplazamiento.

¿El 572-585-10 permite invertir la lectura?

No. Esa función es de los modelos E, y el equivalente del mismo recorrido es el 572-565.

¿El 572-585-10 retiene la lectura para anotar?

Sí. El congelamiento del display es nativo en los modelos F y retiene el valor con la mesa aún en movimiento.

¿Cuál es la versión del 572-585-10 que lee en las dos unidades?

El 572-595-10, con el mismo recorrido de 600 mm en milímetro y en pulgada.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-585-10 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
