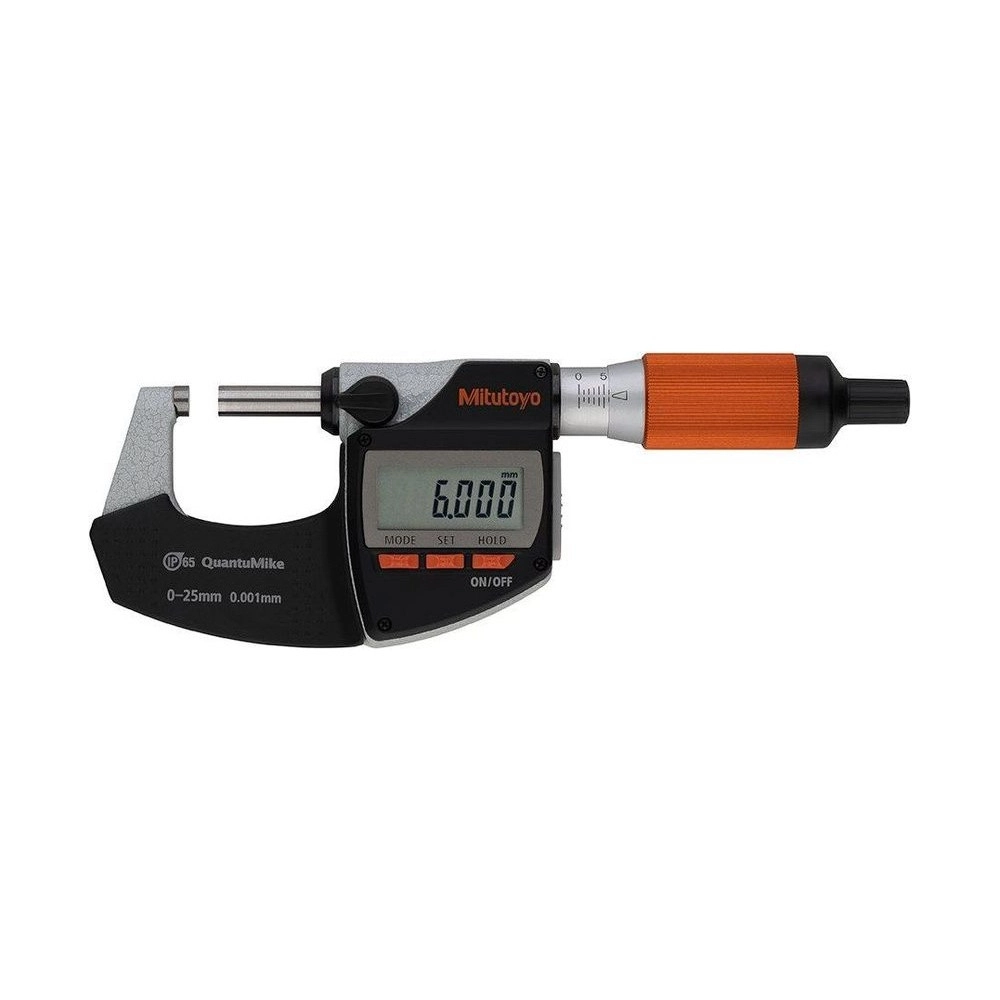

Micrómetro externo digital QuantuMike de avance rápido 0-25 mm/0,001 mm - 293-140-40 - Mitutoyo Tienda Oficial | Producto Original Micrómetro externo digital QuantuMike de avance rápido 0-25 mm/0,001 mm - 293-140-40 - Mitutoyo Tienda Oficial | Producto Original
Video
Micrómetro externo digital QuantuMike de avance rápido 0-25 mm/0,001 mm - 293-140-40 - Mitutoyo Tienda Oficial | Producto Original

Micrómetro externo digital QuantuMike de avance rápido 0-25 mm/0,001 mm - 293-140-40

SKU: 293-140-40

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Accesorios incluidos
Batería CR2032 y llave
Compra Segura
100% protegida
Sobre el producto

Modelo de 0 a 25 mm de la línea QuantuMike (Serie 293), el micrómetro digital de alta velocidad y alta exactitud de Mitutoyo. Su diferencial es el husillo de paso ancho, 2 mm por vuelta del tambor (contra 0,5 mm de un micrómetro convencional): el husillo avanza 4 veces más rápido y reduce el tiempo de aproximación y liberación de la pieza. En una prueba de Mitutoyo midiendo una pieza de 6 escalones con una sola mano, el tiempo total cayó de 53 s a 22 s, cerca de un 60% menos de tiempo.

Todo eso sin renunciar a la exactitud: error máximo permitido (EMP) de ±1 µm en el rango de 0–25 mm (Clase 1 según EN ISO 3611), resolución de 0,001 mm, caras de medición de metal duro y mecanismo de trinquete (ratchet) en el tambor y en el avance rápido, que aplica una fuerza de medición constante para lecturas repetibles incluso operando con una sola mano. La protección IP65 Coolant Proof resiste al agua, al aceite y al polvo, lo que permite medir directamente en el mecanizado con salpicadura de fluido de corte.

Es un micrómetro digital ABSOLUTE (el origen de medición queda retenido) con salida de datos Digimatic S1 bidireccional para el control estadístico de procesos. Trae además funciones que evitan el error humano: aviso de velocidad de aproximación, alerta de agenda de calibración, juicio de tolerancia GO/±NG y función de cálculo (Ax+B). Incluye estuche, llave, pila CR2032 y certificado de inspección.

Resumen técnico
  • Rango 0–25 mm · resolución 0,001 mm
  • Exactitud ±1 µm (Clase 1 EN ISO 3611)
  • Avance 2 mm/vuelta · 4× más rápido · ~60% menos tiempo
  • IP65 · ABSOLUTE · salida Digimatic S1

Aspectos destacados del producto

Los principales recursos del micrómetro digital QuantuMike IP65 293-140-40

Avance rápido: ~60% menos tiempo

El husillo avanza 2 mm por cada vuelta del tambor (4× más rápido). En una prueba de Mitutoyo con una pieza de 6 escalones, el tiempo cayó de 53 s a 22 s.

Exactitud de ±1 µm

Error máximo permitido de ±1 µm (Clase 1 EN ISO 3611) en el rango 0 a 25 mm, con trinquete de fuerza constante para lecturas repetibles.

IP65 Coolant Proof

Resistente al agua, al aceite y al polvo: mide en la propia máquina, aun con fluido de corte y viruta cerca.

Aviso de velocidad de aproximación

Detecta la aproximación de la pieza a velocidad excesiva y alerta al operador, evitando colisiones y garantizando mediciones fiables.

Juicio de tolerancia y cálculo

Juicio GO/±NG por límites de tolerancia y función de cálculo (Ax+B) para valores de corrección, reduciendo el error humano.

Digital ABSOLUTE con salida Digimatic S1

Origen retenido (ABSOLUTE) y comunicación bidireccional Digimatic S1 para transmitir las mediciones al control estadístico (CEP/SPC).

Principales características

Conozca en detalle los recursos del QuantuMike IP65 293-140-40

  • Husillo de 2 mm por vuelta AVANCE RÁPIDO

    El paso del husillo de 2 mm por vuelta hace la medición hasta 4 veces más rápida que la de un micrómetro convencional (0,5 mm/vuelta), reduciendo el tiempo de inspección en serie.

  • Protección contra agua y polvo IP65

    La protección IP65 permite usar el instrumento directamente en el entorno de mecanizado, con salpicadura de fluido de corte y viruta, sin riesgo de daño por líquido.

  • Origen preajustable y puesta a cero PRESET Y PUESTA A CERO

    El origen de medición puede preconfigurarse (PRESET) a cualquier valor del rango, y la pantalla puede ponerse a cero en cualquier posición (INC/ZERO) para mediciones por comparación. Detección por sensor rotativo electromagnético.

  • Comunicación Digimatic S1 SALIDA DE DATOS

    Salida de datos Digimatic bidireccional: las mediciones siguen al CEP/SPC.

  • Trinquete y caras de metal duro FUERZA CONSTANTE

    El mecanismo de fuerza de medición constante por trinquete (7 a 12 N) y las caras de metal duro aseguran mediciones repetibles y mayor durabilidad.

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 293-140-40 ayuda a eliminar

Desafío Medición lenta y repetitiva en la inspección de muchas piezas

Abrir y cerrar un micrómetro convencional en cada pieza consume tiempo en lotes grandes de inspección.

Solución

Con el husillo de avance rápido (2 mm/vuelta), el QuantuMike abre y cierra con un cuarto de las vueltas, y la inspección en serie avanza más rápido.

Desafío Entorno de mecanizado con fluido de corte y viruta

La salpicadura de refrigerante y la viruta dañan los instrumentos sin protección, obligando a medir lejos de la máquina.

Solución

La protección IP65 permite usar el 293-140-40 directamente en el entorno de mecanizado, con salpicadura de líquido, sin riesgo de daño.

Desafío Comparar piezas con una medida de referencia

Medir por comparación exige preconfigurar valores de referencia y poner a cero el instrumento en una posición específica.

Solución

El PRESET preconfigura el origen a cualquier valor del rango, y la puesta a cero (INC/ZERO) permite medir por comparación desde cualquier posición.

Desafío Necesidad de registrar las mediciones en el control de calidad

Transcribir lecturas a mano al CEP es lento y propenso a errores de tipeo.

Solución

La salida de datos Digimatic (S1) envía las mediciones directamente a la computadora/CEP con los accesorios de conexión Mitutoyo.

Desafío Colisión y error por acercar la pieza demasiado rápido

Aproximar el husillo a la pieza a velocidad excesiva puede causar colisiones y comprometer la lectura.

Solución

La función de aviso de velocidad de aproximación alerta al usuario, reduciendo la variación y aumentando la fiabilidad.

Desafío Control manual de tolerancia demorado

Verificar pieza por pieza si la medida está dentro del límite exige revisión manual y retrasa la línea.

Solución

El juicio GO/±NG indica automáticamente si la medida está dentro de los límites de tolerancia configurados.

Información Técnica

Especificaciones completas, funciones, variantes de la serie, artículos incluidos y video.

Especificaciones

  • Serie: QuantuMike
  • Modelo: QuantuMike
  • Avance: 2mm/ vuelta
  • Fuerza de medición: 7 - 12 N
  • Accesorios estándar: Barra estándar, 1 unidad (excepto para modelos 0-25 mm (0-1”)) Llave de fijación, 1 unidad
  • Vida útil de la batería: Aprox. 2 años con uso normal
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-25mm
  • Resolución (mm): 0,001mm
  • Exactitud (mm): ±0,001mm
  • Protección IP: IP65
  • Salida de Datos: Sí
  • Tecnología: Digital
  • Caras de Metal Duro: Sí
  • Paso del Husillo: 2mm
  • Clase EN ISO 3611: Clase 1
  • Planitud de las Caras: 0,3µm
  • Paralelismo: 1µm

Detalles técnicos

Error máximo permitido (EMP)
±1 µm (Clase 1, EN ISO 3611)
Husillo
Con traba, ø6,35 mm
Caras de medición
Metal duro
Mecanismo de fuerza
Trinquete del avance rápido
Sensor
ABSOLUTE (origen retenido)
Grado de protección
IP65 (IEC 60529): Coolant Proof
Pantalla
LCD, altura de carácter 7,5 mm
Detección de posición
Sensor rotativo electromagnético
Protocolo de salida
Digimatic S1 (bidireccional)
Fuente de energía
Pila CR2032 (1 pza)
Vida útil de la pila
Aprox. 2 años (~4000 h en uso continuo)
Masa
265 g

Funciones

Medición y velocidad
Avance rápido (2 mm/vuelta)

El husillo avanza 2 mm por cada vuelta del tambor, haciendo la medición hasta 4 veces más rápida que la de un micrómetro convencional.

Aviso de velocidad de aproximación

Detecta la aproximación de la pieza a velocidad excesiva, lo que ayuda a evitar colisiones y a obtener mediciones fiables incluso con usuarios menos experimentados.

Funciones digitales
Medición Absoluta (ABS) / Incremental (INC)

Preajuste del origen (ABS) y puesta a cero en cualquier posición (INC/ZERO) para mediciones por comparación.

PRESET

El origen de medición puede preconfigurarse a cualquier valor dentro del rango de la pantalla.

HOLD

Retiene el valor mostrado cuando es difícil visualizar la medición en el punto de medición.

Juicio de tolerancia GO/±NG

Determina si la medición está dentro de los límites superior e inferior configurados y muestra la marca de aprobación/rechazo (Pass / +NG / -NG), lo que permite juzgar pieza por pieza de un vistazo.

Función de cálculo (Ax+B)

Calcula y muestra directamente el valor de corrección para la máquina-herramienta a partir de la medición, eliminando el cálculo manual y evitando errores de signo (+/-) al ingresar la corrección en la máquina.

Teclas personalizables

Las funciones más usadas pueden asignarse a los botones (más grandes y fáciles de presionar) para un acceso rápido y mayor eficiencia.

Alerta de agenda de calibración

Permite configurar la fecha de aviso y la fecha de vencimiento de la calibración; el ícono de calendario parpadea en el aviso y la pantalla completa parpadea en el vencimiento, evitando calibraciones olvidadas.

Auto Power ON/OFF

Se apaga automáticamente tras unos 20 minutos de inactividad para ahorrar pila, reteniendo el origen ABSOLUTE; se enciende al girar el husillo o tocar las teclas. Puede deshabilitarse.

Bloqueo de teclas y alarma de pila baja

Traba las funciones (ORIGIN/ZERO) para evitar la alteración accidental del origen y avisa con anticipación antes de que la pila se agote.

Salida de datos Digimatic S1

Comunicación bidireccional Digimatic S1 (entrada y salida) para transmitir las mediciones al CEP/SPC y gestionar el instrumento desde la PC.

Transmisión de datos

El 293-140-40 mide normalmente solo, la salida de datos es un recurso adicional. El conector del QuantuMike es el tipo SA (recto, resistente al agua, con botón de salida). Para enviar las mediciones a la computadora sin cable, elija una de las opciones abajo (todos los artículos se venden por separado en nuestra tienda, haga clic en el producto para ver):

OpciónQué comprarIndicada para

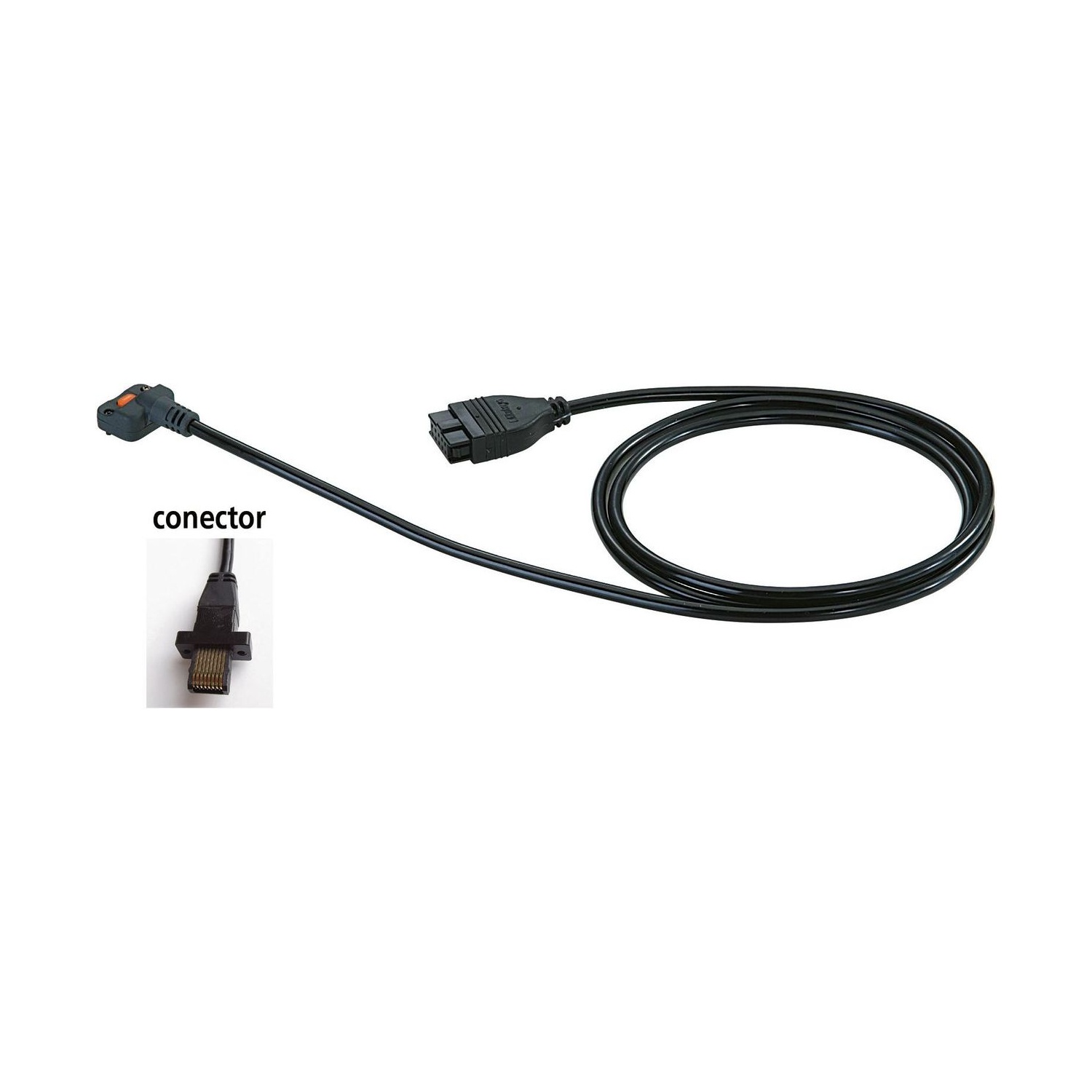

1. Inalámbrico, U-WAVE-T02AZD730H o 02AZD880H + 02AZG011 + 02AZD810EMedir lejos de la computadora, sin cable hasta la PC
2. Inalámbrico, con pedal02AZD730H o 02AZD880H + 02AZG021 + 937179T + 02AZD810EManos ocupadas en la pieza: el envío se hace con el pie
Opción 1
Inalámbrico, U-WAVE-T
Necesita estos artículos: 02AZD730H (IP67) o 02AZD880H (con alarma sonora), 02AZG011 (cable de conexión) y 02AZD810E (receptor)

El conector SA no tiene cable U-WAVE-T propio: para él, el catálogo de Mitutoyo indica el cable 02AZG011. El transmisor U-WAVE-T envía la medición sin cable al receptor U-WAVE-R, conectado a la computadora por USB, a unos 20 m en línea de visión.

Opción 2
Inalámbrico, con pedal
Necesita estos artículos: 02AZD730H o 02AZD880H, 02AZG021 (cable con entrada para pedal), 937179T (pedal) y 02AZD810E (receptor)

La misma conexión de la opción 1, con el cable 02AZG021, también indicado por el catálogo para el conector SA, que tiene entrada para el pedal 937179T.

El modo Digimatic S1 (bidireccional, configurar el instrumento desde la computadora) requiere el software USB-ITPAK y no es compatible con el sistema U-WAVE.

Variantes de la serie

QuantuMike IP65 con salida de datos, Serie 293

Código Rango de medición Salida de datos
293-140-40 (este) 0–25 mm Sí
293-141-40 25–50 mm Sí
293-142-40 50–75 mm Sí
293-143-40 75–100 mm Sí

Artículos incluidos

  • Micrómetro Digital Externo QuantuMike IP65 0-25 mm (293-140-40)
  • Estuche
  • Llave (spanner)cód. 301336
  • Pila de litio CR20321 unidad
  • Manual del usuario
  • Certificado de inspección

Video

Preguntas y Respuestas

¿El micrómetro digital externo 293-140-40 realmente mide más rápido que un micrómetro común?

El Mitutoyo 293-140-40 tiene un husillo de avance rápido que avanza 2 mm por cada vuelta del tambor, contra los 0,5 mm de un micrómetro convencional. En la práctica, eso reduce el tiempo de apertura y cierre y hace la medición hasta 4 veces más rápida, lo que marca la diferencia en la inspección de muchas piezas en secuencia.

¿El QuantuMike 293-140-40 puede usarse con fluido de corte y refrigerante?

Sí. El 293-140-40 tiene protección IP65 (a prueba de polvo y chorros de agua), lo que permite usarlo directamente en el entorno de mecanizado, con salpicadura de fluido de corte y viruta, sin riesgo de daño por líquido.

¿El micrómetro 293-140-40 transmite las mediciones a la computadora?

Sí. El 293-140-40 cuenta con salida de datos Digimatic con comunicación bidireccional (Digimatic S1), que permite enviar las mediciones a sistemas de control estadístico de procesos (CEP/SPC) usando los accesorios de conexión Mitutoyo.

¿La salida de datos del 293-140-40 exige un software especial?

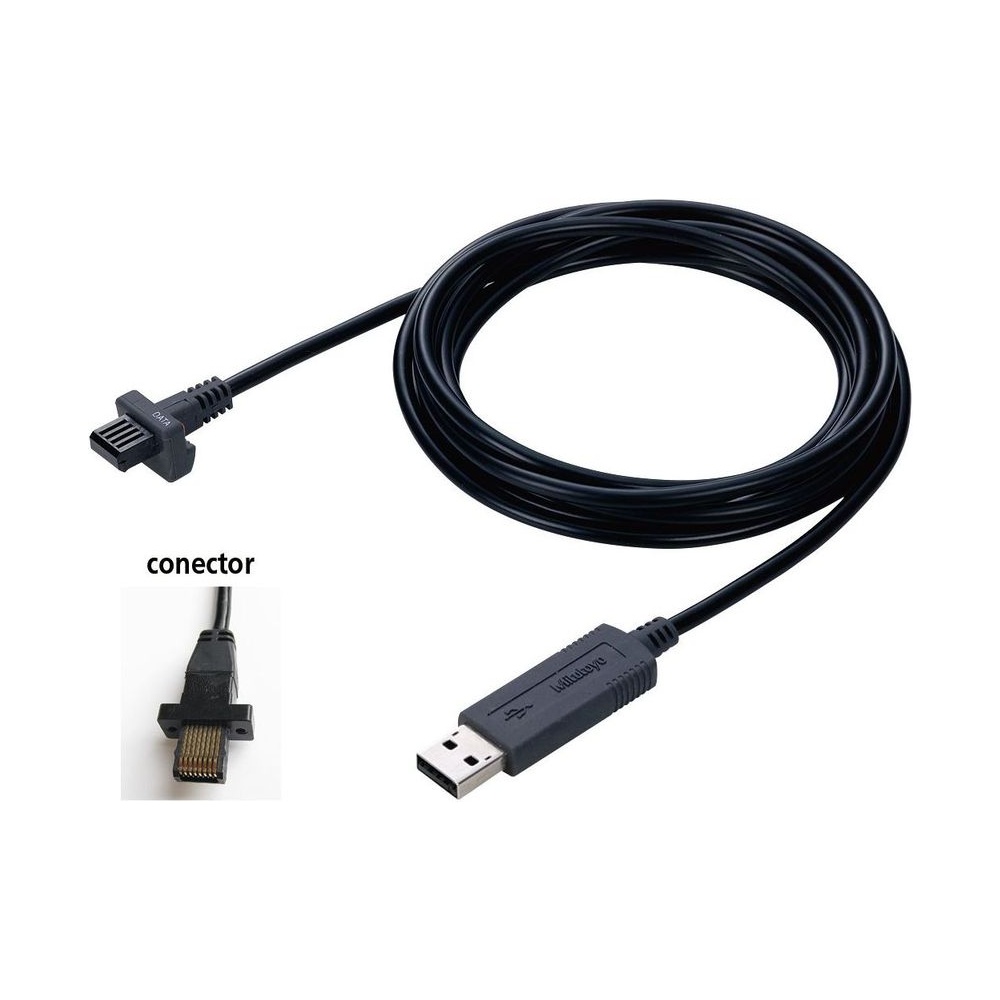

No necesariamente. Con el USB Input Tool de Mitutoyo, el valor medido entra a la computadora como si se escribiera en el teclado, yendo directamente a una planilla. Los softwares de CEP (como MeasurLink) son opcionales, para una gestión avanzada de los datos.

¿Qué significa en la práctica la exactitud de ±1 µm del micrómetro digital externo 293-140-40?

El error máximo permitido de ±1 µm (0,001 mm) en el rango de 0–25 mm significa que la lectura del 293-140-40 no se aleja más de 1 micrómetro del valor real. Es la exactitud Clase 1 según la norma EN ISO 3611, adecuada para el control dimensional de piezas mecanizadas de precisión.

¿Con qué frecuencia debe calibrarse el 293-140-40?

El 293-140-40 incluye certificado de inspección de fábrica, con datos trazables. La periodicidad de recalibración no es fija: la define el sistema de gestión de la calidad de la empresa (uso, criticidad de la medición y exigencia de la norma aplicable).

Certificaciones y Tecnologías

El QuantuMike 293-140-40 reúne las tecnologías y los sellos de calidad Mitutoyo de la línea.

QuantuMike
QuantuMike

Línea de micrómetros digitales de alta velocidad y alta exactitud, con husillo de avance rápido de 2 mm por vuelta.

ABSOLUTE
ABSOLUTE

Sistema de medición absoluto: el origen queda retenido, sin necesidad de poner a cero en cada uso.

Digimatic S1
Digimatic S1

Salida de datos bidireccional (entrada y salida) para transmitir las mediciones al control estadístico de procesos (CEP/SPC).

Coolant Proof IP65
Coolant Proof IP65

Protección IP65 (IEC 60529): resistente al agua, al aceite y al polvo para uso directo en mecanizado con salpicadura de fluido de corte.

TÜV Rheinland IP65
TÜV Rheinland IP65

Protección contra polvo y agua certificada por tercera parte por TÜV Rheinland (testmark ID 1111310851).

Certificado de Inspección
Certificado de Inspección

Incluye los datos de inspección de fábrica del instrumento, para uso con confianza y trazabilidad.
