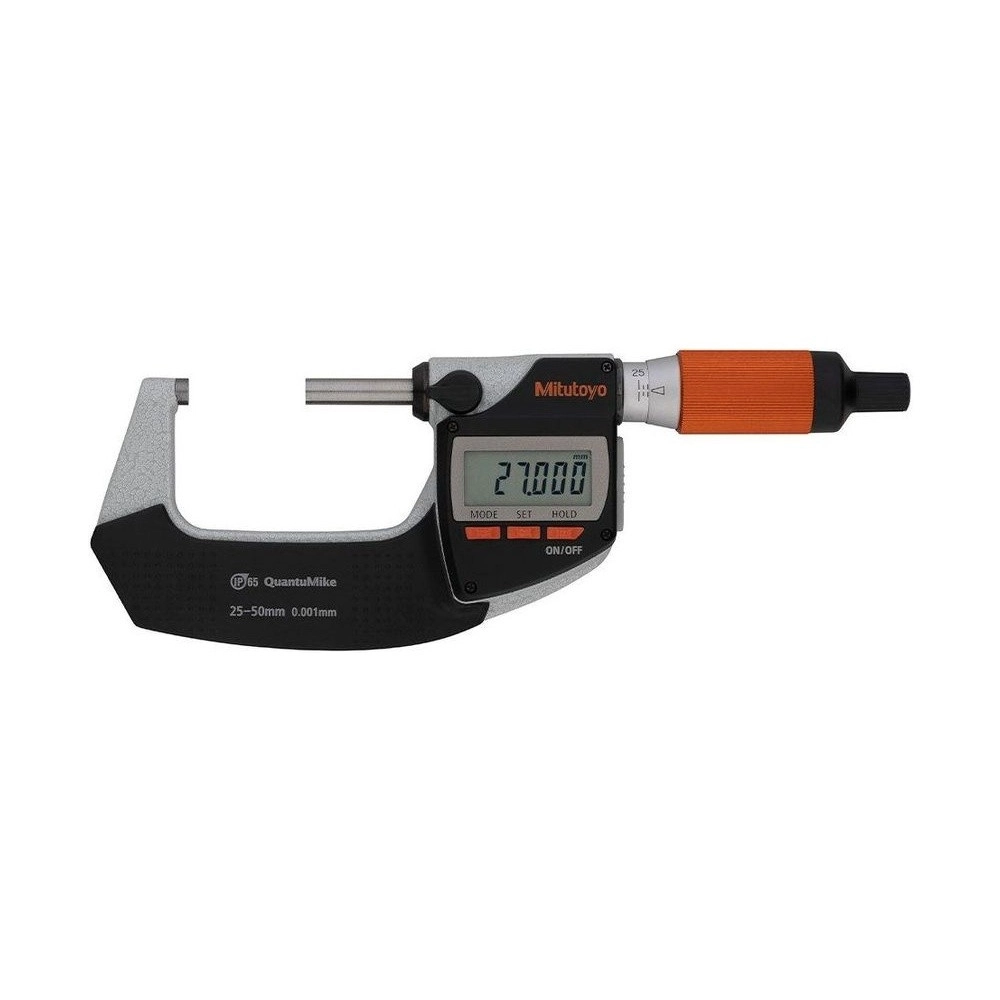

Micrómetro externo digital QuantuMike de avance rápido 25-50mm/ 0,001mm - 293...

Micrómetro externo digital QuantuMike de avance rápido 25-50mm/ 0,001mm - 293-141-40 - Mitutoyo Tienda Oficial | Producto Original

Micrómetro externo digital QuantuMike de avance rápido 25-50mm/ 0,001mm - 293-141-40

Name: Micrómetro externo digital QuantuMike de avance rápido 25-50mm/ 0,001mm - 293-141-40
SKU: 293-141-40

SKU: 293-141-40

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Micrómetro Digital Externo QuantuMike IP65 Mitutoyo 293-141-40 mide piezas en el rango de 25 a 50 mm con la misma velocidad y exactitud de la línea QuantuMike (Serie 293). Como el husillo no cierra hasta cero en este rango, este modelo incluye una barra patrón de ajuste, usada para fijar el origen en 25 mm (el inicio del rango) antes de medir — un elemento que el modelo de 0–25 mm no utiliza.

Hereda el husillo de paso ancho, 2 mm por vuelta del tambor, que avanza 4 veces más rápido que un micrómetro convencional y acorta el tiempo de aproximación y liberación de la pieza — sin renunciar a la exactitud: error máximo permitido de ±1 µm (Clase 1 según EN ISO 3611), caras de metal duro y mecanismo de trinquete que aplica una fuerza de medición constante para lecturas repetibles.

Es un micrómetro digital ABSOLUTE (origen retenido) con protección IP65 Coolant Proof (resiste al agua, al aceite y al polvo) y salida de datos Digimatic S1 para el control estadístico de procesos. Trae además aviso de velocidad de aproximación, alerta de calibración y juicio de tolerancia. Incluye barra patrón, estuche, llave, pila CR2032 y certificado de inspección.

Rango 25–50 mm · resolución 0,001 mm
Exactitud ±1 µm (Clase 1 EN ISO 3611)
Barra patrón de ajuste incluida
Avance 2 mm/vuelta · IP65 · salida Digimatic S1

Diferenciales

Aspectos destacados del producto

Lo que caracteriza al micrómetro digital QuantuMike IP65 293-141-40 (25-50 mm)

Mide piezas y elementos en el rango de 25 a 50 mm con la velocidad y la exactitud de la línea QuantuMike.

Incluye una barra patrón para fijar el origen en 25 mm — elemento necesario en este rango, que el modelo de 0–25 mm no usa.

El tambor gira 2 mm por vuelta (4× más rápido). En una prueba de Mitutoyo, medir una pieza de 6 escalones cayó de 53 s a 22 s.

Incluso en el rango 25–50 mm el error máximo permitido es de ±1 µm (Clase 1 EN ISO 3611), con trinquete de fuerza constante.

El agua, el aceite y el polvo no estorban: puede verificar la pieza en la propia máquina, con salpicadura de fluido de corte.

El origen queda retenido (ABSOLUTE) y la salida Digimatic S1 lleva la medida al control estadístico (CEP/SPC).

Especificaciones

Principales características

Los recursos del QuantuMike IP65 293-141-40 en detalle

Medición de piezas mayores RANGO 25–50 MM

Cubre dimensiones de 25 a 50 mm, complementando el modelo de 0–25 mm de la serie para medir ejes, agujeros y elementos en ese rango.
Ajuste del origen con la barra incluida BARRA PATRÓN

Como el husillo no cierra hasta cero en este rango, la barra patrón que acompaña al producto define el origen en 25 mm antes de la medición.
Husillo de 2 mm por vuelta AVANCE RÁPIDO

El paso de 2 mm por vuelta hace la medición hasta 4 veces más rápida que la de un micrómetro convencional (0,5 mm/vuelta), reduciendo el tiempo de inspección.
Protección contra agua y polvo IP65

La protección IP65 permite usar el instrumento directamente en el entorno de mecanizado, con salpicadura de fluido de corte, sin riesgo de daño por líquido.
Comunicación Digimatic S1 SALIDA DE DATOS

Salida de datos Digimatic bidireccional para transmitir las mediciones al control estadístico de procesos (CEP/SPC).

Soluciones

¿Qué problemas resuelve este producto?

Situaciones del día a día de la metrología que el 293-141-40 ayuda a resolver

Desafío Medir piezas de 25 a 50 mm en serie

Inspeccionar muchos ejes o elementos en ese rango con un micrómetro común consume tiempo en cada apertura y cierre.

Solución

El husillo de avance rápido (2 mm/vuelta) del 293-141-40 hace la medición hasta 4 veces más rápida, acelerando la inspección en ese rango.

Desafío Establecer el origen sin un patrón externo

Los micrómetros que no cierran hasta cero necesitan una referencia para fijar el punto de partida de la medición.

Solución

El 293-141-40 ya incluye la barra patrón de ajuste: basta medir sobre ella para fijar el origen en 25 mm, sin depender de un patrón por separado.

Desafío Medir en la propia máquina, con refrigerante

Las piezas de 25 a 50 mm muchas veces deben verificarse aún en la máquina, donde hay salpicadura de fluido y viruta.

Solución

Hecho para ese escenario: con protección IP65, el agua, el aceite y el polvo no comprometen el 293-141-40 ni la medición.

Desafío Llevar la medida al control de calidad

Anotar cada lectura a mano y volver a escribirla en el sistema abre espacio a errores y retrabajo.

Solución

Por la salida Digimatic S1, el 293-141-40 envía la medida directamente a la computadora o al CEP, sin transcripción manual.

Desafío Fuerza de contacto inconsistente entre operadores

Acercar el husillo a la pieza demasiado rápido genera colisiones y variación en la lectura de un operador a otro.

Solución

El aviso de velocidad de aproximación señala el exceso, ayudando a estandarizar el contacto y a repetir la medición.

Desafío Separar la pieza buena de la pieza fuera de límite

Comparar cada medida con los límites del proyecto, pieza por pieza, es lento y agotador.

Solución

El juicio GO/±NG muestra al instante si la pieza está dentro de la tolerancia definida, agilizando la clasificación.

Datos Técnicos

Información Técnica

Especificaciones, funciones, transmisión de datos, variantes de la serie, artículos incluidos y video.

Especificaciones

Modelo: QuantuMike
Avance: 2mm/ vuelta
Fuerza de medición: 7 a 12N
Accesorios estándar: Barra estándar, 1 unidad (excepto para modelos 0-25 mm (0-1”)) Llave de fijación, 1 unidad
Vida útil de la batería: Aprox. 2 años con uso normal
Batería: CR2032 (accesorio estándar para operación inicial)
Sistema de Medición: Métrico (mm)
Alcance (mm): 25-50mm
Resolución (mm): 0,001mm
Exactitud (mm): ±0,001mm
Protección IP: IP65
Salida de Datos: Sí
Tecnología: Digital
Caras de Metal Duro: Sí
Paso del Husillo: 2mm
Clase EN ISO 3611: Clase 1
Planitud de las Caras: 0,3µm
Paralelismo: 1µm

Detalles técnicos

Rango de medición: 25 a 50 mm
Error máximo permitido (EMP): ±1 µm (Clase 1 — EN ISO 3611)
Error de variación en longitud (V MPE): 1 µm
Planitud de las caras: 0,3 µm
Paralelismo: 1 µm
Ajuste del origen: Barra patrón de ajuste (incluida)
Paso del husillo: 2 mm por vuelta (avance rápido)
Husillo: Con traba, ø6,35 mm
Caras de medición: Metal duro, acabado micro-lap
Fuerza de medición: 7 a 12 N (trinquete del avance rápido)
Sistema de medición: ABSOLUTE (origen retenido)
Grado de protección: IP65 (IEC 60529) — Coolant Proof
Pantalla: LCD, altura de carácter 7,5 mm
Detección de posición: Sensor rotativo electromagnético
Salida de datos: Digimatic S1 (bidireccional)
Fuente de energía: Pila CR2032 (1 pza)
Vida útil de la pila: Aprox. 2 años (~4000 h en uso continuo)
Masa: 325 g

Funciones

Medición y ajuste

Ajuste del origen con barra patrón

En el rango de 25 a 50 mm el husillo no cierra hasta cero; la barra patrón que acompaña al producto sirve para fijar el origen en 25 mm antes de medir.

Avance rápido (2 mm/vuelta)

El husillo avanza 2 mm por cada vuelta del tambor, haciendo la medición hasta 4 veces más rápida que la de un micrómetro convencional.

Aviso de velocidad de aproximación

Detecta la aproximación de la pieza a velocidad excesiva, lo que ayuda a evitar colisiones y a obtener mediciones fiables.

Funciones digitales

Medición Absoluta (ABS) / Incremental (INC)

Origen absoluto retenido y puesta a cero en cualquier posición (INC/ZERO) para mediciones por comparación.

PRESET y HOLD

Preconfigura el origen a cualquier valor del rango y retiene el valor mostrado cuando la lectura es difícil de ver en el punto de medición.

Juicio de tolerancia GO/±NG

Muestra la marca de aprobación/rechazo (Pass / +NG / -NG) según los límites de tolerancia configurados.

Función de cálculo (Ax+B)

Calcula y muestra el valor de corrección para la máquina-herramienta a partir de la medición, evitando errores de signo en la corrección.

Alerta de agenda de calibración

Configura la fecha de aviso y de vencimiento de la calibración y lo señala en la pantalla, evitando calibraciones olvidadas.

Teclas personalizables y Auto Power ON/OFF

Asigna funciones frecuentes a los botones y se apaga solo tras ~20 min de inactividad, reteniendo el origen ABSOLUTE.

Bloqueo de teclas y alarma de pila baja

Traba las funciones para evitar la alteración accidental del origen y avisa antes de que la pila se agote.

Salida de datos Digimatic S1

Comunicación bidireccional Digimatic S1 (entrada y salida) para transmitir las mediciones al CEP/SPC y gestionar el instrumento desde la PC.

Transmisión de datos

El micrómetro digital externo 293-141-40 mide por sí solo: la salida de datos es opcional. Para llevar las mediciones de 25 a 50 mm directamente a la computadora o al control de calidad, elija una de las opciones a continuación (artículos vendidos por separado — haga clic para ver):

Opción	Qué comprar	Indicada para
1. Cable USB (Input Tool tipo G)	06AFM380G	Banco fijo junto a la computadora — la opción más simple y económica
2. Cable Digimatic resistente al agua · 1 m	21EAA194	Ya posee colector/procesador Digimatic (IT-020U, DP-1VA, MUX-10F)
3. Cable Digimatic resistente al agua · 2 m	21EAA190	Ya posee colector Digimatic · mayor distancia

Opción 1

Cable USB (Input Tool tipo G)

Necesita estos artículos: 06AFM380G (Interfaz Input Tool USB de entrada directa ITN · Tipo G)

El cable conecta el QuantuMike al puerto USB y se comporta como un teclado: al presionar el botón DATA, la lectura se “escribe” directamente en Excel o en cualquier campo de texto. No requiere software adicional. El conector del QuantuMike es del tipo G (recto, resistente al agua), por eso el Input Tool es el modelo G.

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto →

Opción 2

Cable Digimatic resistente al agua · 1 m

Necesita estos artículos: 21EAA194 (Cable de comunicación recto resistente al agua con botón DATA · 1 m)

Cable recto resistente al agua con botón DATA, conector tipo G del lado del micrómetro, que conecta la salida Digimatic del QuantuMike a un procesador, colector o multiplexor Digimatic.

21EAA194Cable de comunicación recto resistente al agua con botón DATA · 1 mVer producto →

Opción 3

Cable Digimatic resistente al agua · 2 m

Necesita estos artículos: 21EAA190 (Cable de comunicación recto resistente al agua con botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia hasta el colector.

21EAA190Cable de comunicación recto resistente al agua con botón DATA · 2 mVer producto →

Todas las opciones usan la salida Digimatic estándar (enviar la medición). La transmisión inalámbrica U-WAVE fit (radiofrecuencia o Bluetooth) en el QuantuMike requiere la unidad de conexión 02AZF960, específica de esta línea, que todavía no está disponible en nuestra tienda; consúltenos. El modo Digimatic S1 (bidireccional, configurar el instrumento desde la PC) requiere el software USB-ITPAK y no es compatible con el sistema U-WAVE.

Variantes de la serie

QuantuMike IP65 con salida de datos — Serie 293

Código	Rango de medición	Salida de datos
293-140-40	0–25 mm	Sí
293-141-40 (este)	25–50 mm	Sí
293-142-40	50–75 mm	Sí
293-143-40	75–100 mm	Sí

Artículos incluidos

Micrómetro Digital Externo QuantuMike IP65 25-50 mm (293-141-40)
Barra patrón de ajustereferencia para fijar el origen en 25 mm
Estuche
Llave (spanner)cód. 301336
Pila de litio CR20321 unidad
Manual del usuario
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el micrómetro digital externo 293-141-40 y el 293-140-40?

La diferencia es el rango de medición: el 293-141-40 mide de 25 a 50 mm y el 293-140-40 mide de 0 a 25 mm. Al no cerrar hasta cero, el 293-141-40 incluye una barra patrón de ajuste para fijar el origen en 25 mm. La tecnología es la misma: avance rápido de 2 mm/vuelta, exactitud de ±1 µm, IP65 y salida Digimatic S1.

¿El micrómetro digital externo 293-141-40 mide a partir de cero?

No. El 293-141-40 mide en el rango de 25 a 50 mm, por lo que el menor valor es 25 mm. Para fijar el origen se usa la barra patrón que acompaña al producto: se cierra el micrómetro sobre la barra de 25 mm y se ajusta el cero de referencia.

¿Por qué el 293-141-40 viene con barra patrón y el modelo de 0-25 mm no?

Porque en el rango de 0 a 25 mm las caras se tocan (cierran en cero) y la propia posición cerrada define el origen. En cambio, en el rango de 25 a 50 mm las caras no se tocan, así que se necesita una referencia física — la barra patrón — para establecer el punto de partida de la medición.

¿El micrómetro digital 293-141-40 tiene la misma exactitud que el modelo de 0-25 mm?

Sí. En el rango de 25 a 50 mm el 293-141-40 mantiene el error máximo permitido de ±1 µm (Clase 1 según EN ISO 3611) y la resolución de 0,001 mm, la misma exactitud del modelo de 0-25 mm de la línea QuantuMike.

¿El QuantuMike 293-141-40 puede usarse en un entorno con fluido de corte?

Sí. El 293-141-40 tiene protección IP65 (Coolant Proof), resistente al agua, al aceite y al polvo, lo que permite medir directamente en el entorno de mecanizado, con salpicadura de fluido de corte, sin riesgo de daño por líquido.

¿El micrómetro digital externo 293-141-40 transmite las mediciones a la computadora?

Sí. El 293-141-40 cuenta con salida de datos Digimatic con comunicación bidireccional (Digimatic S1). Con los accesorios de conexión Mitutoyo (cable USB, U-WAVE inalámbrico o cable Digimatic), las mediciones van directamente a la computadora o al control estadístico de procesos. Las opciones están detalladas en la pestaña "Transmisión de datos".

Calidad Garantizada

Certificaciones y Tecnologías

El QuantuMike 293-141-40 reúne las tecnologías y los sellos de calidad Mitutoyo de la línea.

Línea de micrómetros digitales de alta velocidad y alta exactitud, con husillo de avance rápido de 2 mm por vuelta.

Sistema de medición absoluto: el origen queda retenido, sin necesidad de poner a cero en cada uso.

Salida de datos bidireccional (entrada y salida) para transmitir las mediciones al control estadístico de procesos (CEP/SPC).

Protección IP65 (IEC 60529): resistente al agua, al aceite y al polvo para uso directo en mecanizado con salpicadura de fluido de corte.

Protección contra polvo y agua certificada por tercera parte por TÜV Rheinland (testmark ID 1111310851).

Incluye los datos de inspección de fábrica del instrumento, para uso con confianza y trazabilidad.
