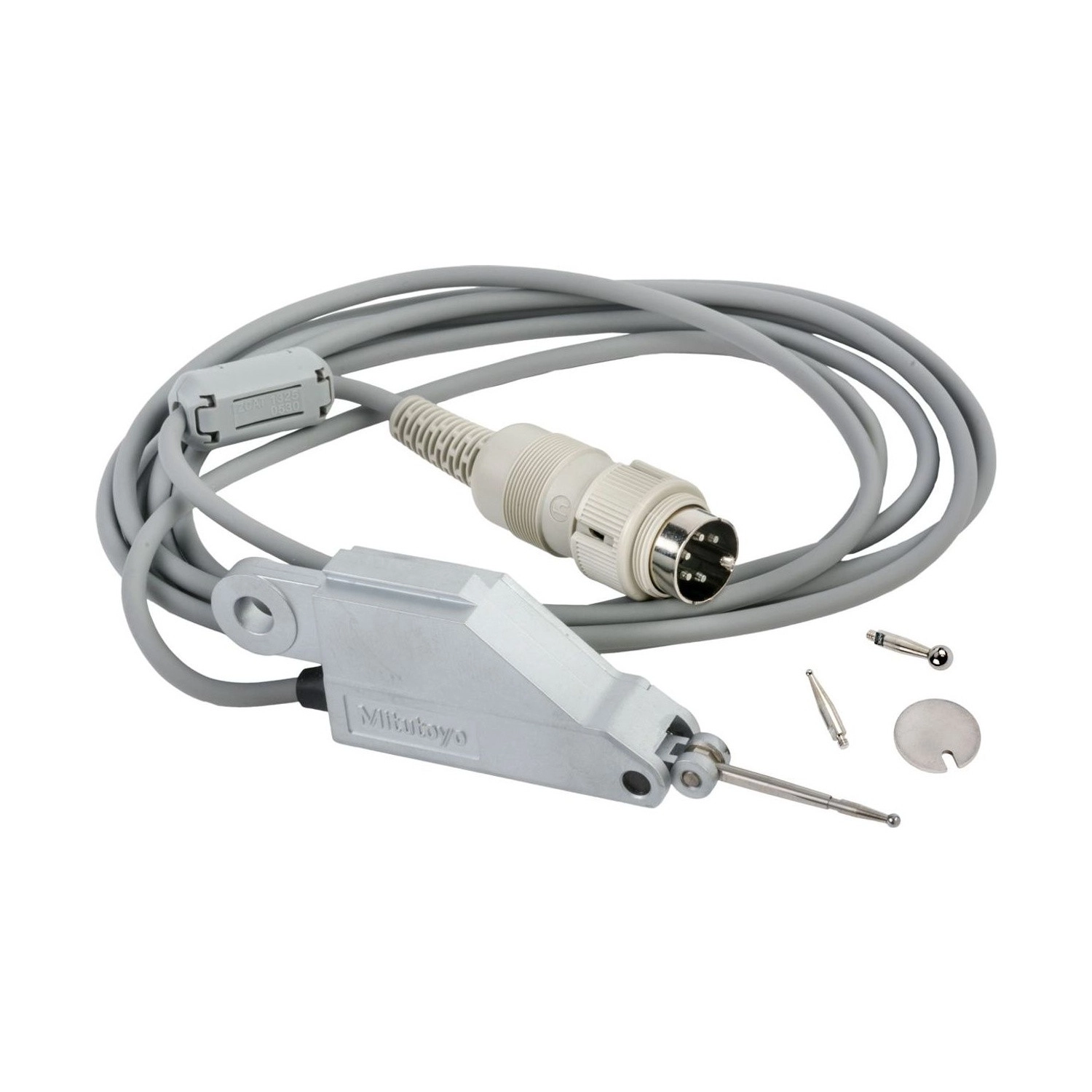

ALTA PRECISIÓN Sensores electrónicos - Cabezal de palanca MuChecker - 519-521

ALTA PRECISIÓN Sensores electrónicos - Cabezal de palanca MuChecker - 519-521

Name: ALTA PRECISIÓN Sensores electrónicos - Cabezal de palanca MuChecker - 519-521
Brand: Mitutoyo
SKU: 519-521

SKU: 519-521

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

El Mu-Checker Mitutoyo 519-521 es un cabezal de palanca de la serie 519: el sensor de un micrómetro electrónico, con intervalo de medición de ±0,5 mm, fuerza de medición de aprox. 0,2 N y linealidad de ±0,3% del fondo de escala.

El cabezal de palanca permite la medición multipunto de piezas pequeñas, la planitud y la rectitud en una mesa X/Y y el descentramiento de ejes. En el 519-521: dirección de medición invertida con la palanca de avance/retroceso.

El sensor es de inductancia diferencial: un núcleo de hierro unido a la punta se mueve entre dos bobinas excitadas a 5 kHz, y el puente formado con ellas genera una tensión proporcional al desplazamiento. El cabezal trabaja conectado a un amplificador Mu-Checker, como el 519-551 (analógico) o el 519-561 (digital).

Cabezal de palanca · serie 519
Intervalo ±0,5 mm · recorrido ±0,6 mm
Fuerza aprox. 0,2 N · linealidad ±0,3%
Rodamiento de pivote · se conecta al 519-551/561

Diferenciales

Aspectos destacados del producto

Lo que distingue al 519-521 dentro del sistema Mu-Checker.

Recorrido máximo de la punta ±0,6 mm.

Fuerza de medición.

Del fondo de escala.

Multipunto y descentramiento.

Excitación de 5 kHz.

Se conecta al 519-551 o al 519-561.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 519-521.

±0,5 mm Intervalo

Intervalo de medición.
±0,6 mm Recorrido

Recorrido máximo de la punta.
aprox. 0,2 N Fuerza

Fuerza de medición.
±0,3% Linealidad

Del fondo de escala.
Pivote Rodamiento

Cabezal de palanca.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 519-521 es la elección correcta.

Desafío Descentramiento y medición multipunto

Los relojes comunes no se montan en varios puntos de un dispositivo.

Solución

El 519-521 es un cabezal de palanca, hecho para la medición multipunto y el descentramiento.

Desafío Intervalo correcto para la pieza

Cada aplicación pide un intervalo y una fuerza distintos.

Solución

El 519-521 mide ±0,5 mm con aprox. 0,2 N.

Desafío Aplicación del folleto

Conviene saber dónde usa Mitutoyo el cabezal.

Solución

El folleto cita el 519-521 en espesor de chapa laminada; descentramiento máximo de un engranaje; ancho interior de una rueda de auto, con el 519-561.

Desafío Punta de contacto

La punta correcta depende de la pieza.

Solución

En el 519-521: dirección de medición invertida con la palanca de avance/retroceso.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 519
Modelo: Cabeza de palanca MuChecker
Fuerza de medición: Aprox. 0.2 N
Marca: Mitutoyo
Capacidad: ±0.5mm
Linealidad: ±0.3%

Detalles técnicos

Línea: Mu-Checker, cabezal de palanca
Principio: Sensor de inductancia diferencial, excitación de 5 kHz
Observación del folleto: Dirección de medición invertida con la palanca de avance/retroceso
Amplificadores: 519-551 (analógico estándar) y 519-561 (digital diferencial); en el catálogo, también 519-553 y el contador EV-16A 519-355

Funciones

Cómo trabaja el 519-521

Sensor de inductancia diferencial

El núcleo de hierro unido a la punta varía la impedancia de dos bobinas.

Señal al amplificador

El puente de las bobinas genera tensión proporcional al desplazamiento.

Medición multipunto

Varios cabezales en un dispositivo, con el contador EV-16A.

Variantes de la serie

Mu-Checker disponibles en la tienda

Código	Tipo	Intervalo	Fuerza de medición
519-521 (este)	Cabezal de palanca	±0,5 mm	aprox. 0,2 N
519-522	Cabezal de palanca	±0,5 mm	aprox. 0,02 N
519-326	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-327	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-331	Cabezal de cartucho	±0,5 mm	0,25 N
519-346	Cabezal de cartucho	±0,25 mm	0,7 N
519-347	Cabezal de cartucho	±0,5 mm	0,7 N
519-385	Cabezal de cartucho	±1,5 mm	0,7 N
519-341	Cabezal de cartucho	±2,5 mm	0,9 N
519-348	Cabezal de cartucho	±1,0 mm	0,7 N
519-551	Amplificador analógico	±1500…±5 µm	no aplica
519-561	Amplificador digital	±2 / ±0,2 mm	no aplica

Artículos incluidos

Mu-Checker 519-521 (cabezal de palanca)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el intervalo de medición del 519-521?

±0,5 mm, con recorrido máximo de la punta de ±0,6 mm y linealidad de ±0,3% respecto del fondo de escala.

¿El 519-521 funciona solo?

No. Es el sensor del sistema Mu-Checker y necesita un amplificador, como el 519-551 (analógico) o el 519-561 (digital, con salida Digimatic).

¿Cuál es la fuerza de medición del 519-521?

Aproximadamente 0,2 N. En los cabezales de palanca de la tienda, la fuerza va de aprox. 0,02 N (519-522) a 0,2 N (519-521).

¿Cuál es la diferencia entre el 519-521 y el 519-522?

El 519-521 tiene ±0,5 mm de intervalo y aprox. 0,2 N; el 519-522 tiene ±0,5 mm y aprox. 0,02 N. Los dos son cabezales de palanca.

¿Debo corregir el valor cuando la punta del 519-521 forma ángulo con la pieza?

Sí. En el tipo pivote, calibre o multiplique el valor mostrado por el factor de corrección del folleto: 0,98 a 10°, 0,94 a 20°, 0,87 a 30°, 0,77 a 40°, 0,64 a 50° y 0,50 a 60°.
