Sensores electrónicos de GRAN EXACTITUD- MuChecker Cabezal de Palanca- 519-327

Sensores electrónicos de GRAN EXACTITUD- MuChecker Cabezal de Palanca- 519-327

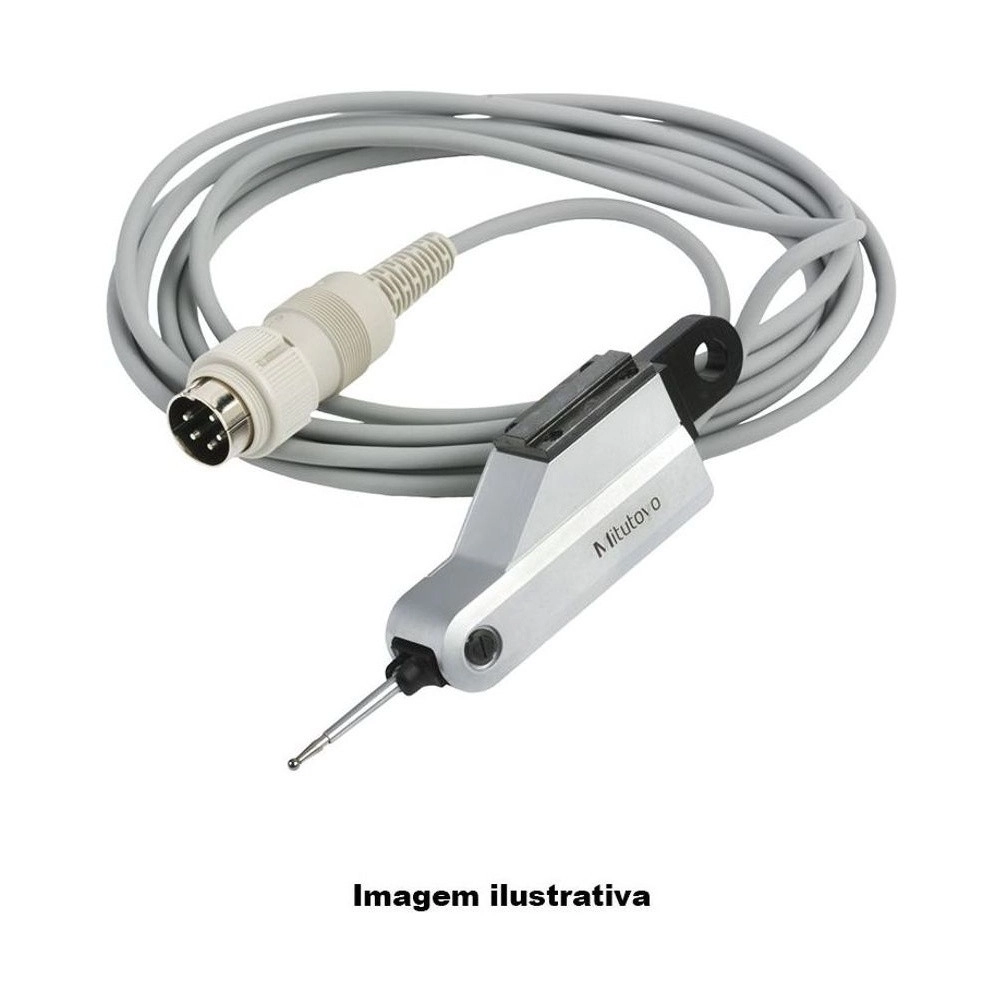

Name: Sensores electrónicos de GRAN EXACTITUD- MuChecker Cabezal de Palanca- 519-327
Brand: Mitutoyo
SKU: 519-327

SKU: 519-327

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

Con ±0,5 mm de intervalo y fuerza de medición de aprox. 0,15 N, el Mu-Checker Mitutoyo 519-327 es un cabezal de palanca de la serie 519, con rodamiento de pivote y recorrido máximo de la punta de ±0,65 mm.

El cabezal de palanca permite la medición multipunto de piezas pequeñas, la planitud y la rectitud en una mesa X/Y y el descentramiento de ejes. En el 519-327: tipo sin embrague: no hace falta cambiar la dirección de medición.

El sensor es de inductancia diferencial: un núcleo de hierro unido a la punta se mueve entre dos bobinas excitadas a 5 kHz, y el puente formado con ellas genera una tensión proporcional al desplazamiento. El cabezal trabaja conectado a un amplificador Mu-Checker, como el 519-551 (analógico) o el 519-561 (digital).

Cabezal de palanca · serie 519
Intervalo ±0,5 mm · recorrido ±0,65 mm
Fuerza aprox. 0,15 N · linealidad ±0,5%
Rodamiento de pivote · se conecta al 519-551/561

Diferenciales

Aspectos destacados del producto

Lo que distingue al 519-327 dentro del sistema Mu-Checker.

Recorrido máximo de la punta ±0,65 mm.

Fuerza de medición.

Se conecta al 519-551 o al 519-561.

Del fondo de escala.

Multipunto y descentramiento.

Excitación de 5 kHz.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 519-327.

±0,5 mm Intervalo

Intervalo de medición.
±0,65 mm Recorrido

Recorrido máximo de la punta.
aprox. 0,15 N Fuerza

Fuerza de medición.
±0,5% Linealidad

Del fondo de escala.
Pivote Rodamiento

Cabezal de palanca.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 519-327 es la elección correcta.

Desafío Descentramiento y medición multipunto

Los relojes comunes no se montan en varios puntos de un dispositivo.

Solución

El 519-327 es un cabezal de palanca, hecho para la medición multipunto y el descentramiento.

Desafío Intervalo correcto para la pieza

Cada aplicación pide un intervalo y una fuerza distintos.

Solución

El 519-327 mide ±0,5 mm con aprox. 0,15 N.

Desafío Lectura sin transcribir

Anotar lecturas retrasa el control.

Solución

Conectado al 519-561, el 519-327 tiene salida Digimatic a través del amplificador.

Desafío Punta de contacto

La punta correcta depende de la pieza.

Solución

En el 519-327: tipo sin embrague: no hace falta cambiar la dirección de medición.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 519
Modelo: Cabeza de palanca MuChecker
Fuerza de medición: Aprox. 0.15 N
Marca: Mitutoyo
Capacidad: ±0.5mm
Linealidad: ±0.5%

Detalles técnicos

Línea: Mu-Checker, cabezal de palanca
Principio: Sensor de inductancia diferencial, excitación de 5 kHz
Observación del folleto: Tipo sin embrague: no hace falta cambiar la dirección de medición
Amplificadores: 519-551 (analógico estándar) y 519-561 (digital diferencial); en el catálogo, también 519-553 y el contador EV-16A 519-355

Funciones

Cómo trabaja el 519-327

Sensor de inductancia diferencial

El núcleo de hierro unido a la punta varía la impedancia de dos bobinas.

Señal al amplificador

El puente de las bobinas genera tensión proporcional al desplazamiento.

Medición multipunto

Varios cabezales en un dispositivo, con el contador EV-16A.

Variantes de la serie

Mu-Checker disponibles en la tienda

Código	Tipo	Intervalo	Fuerza de medición
519-521	Cabezal de palanca	±0,5 mm	aprox. 0,2 N
519-522	Cabezal de palanca	±0,5 mm	aprox. 0,02 N
519-326	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-327 (este)	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-331	Cabezal de cartucho	±0,5 mm	0,25 N
519-346	Cabezal de cartucho	±0,25 mm	0,7 N
519-347	Cabezal de cartucho	±0,5 mm	0,7 N
519-385	Cabezal de cartucho	±1,5 mm	0,7 N
519-341	Cabezal de cartucho	±2,5 mm	0,9 N
519-348	Cabezal de cartucho	±1,0 mm	0,7 N
519-551	Amplificador analógico	±1500…±5 µm	no aplica
519-561	Amplificador digital	±2 / ±0,2 mm	no aplica

Artículos incluidos

Mu-Checker 519-327 (cabezal de palanca)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el intervalo de medición del 519-327?

±0,5 mm, con recorrido máximo de la punta de ±0,65 mm y linealidad de ±0,5% respecto del fondo de escala.

¿El 519-327 funciona solo?

No. Es el sensor del sistema Mu-Checker y necesita un amplificador, como el 519-551 (analógico) o el 519-561 (digital, con salida Digimatic).

¿Cuál es la fuerza de medición del 519-327?

Aproximadamente 0,15 N. En los cabezales de palanca de la tienda, la fuerza va de aprox. 0,02 N (519-522) a 0,2 N (519-521).

¿Cuál es la diferencia entre el 519-327 y el 519-521?

El 519-327 tiene ±0,5 mm de intervalo y aprox. 0,15 N; el 519-521 tiene ±0,5 mm y aprox. 0,2 N. Los dos son cabezales de palanca.

¿Debo corregir el valor cuando la punta del 519-327 forma ángulo con la pieza?

Sí. En el tipo pivote, calibre o multiplique el valor mostrado por el factor de corrección del folleto: 0,98 a 10°, 0,94 a 20°, 0,87 a 30°, 0,77 a 40°, 0,64 a 50° y 0,50 a 60°.
