Sobre el producto

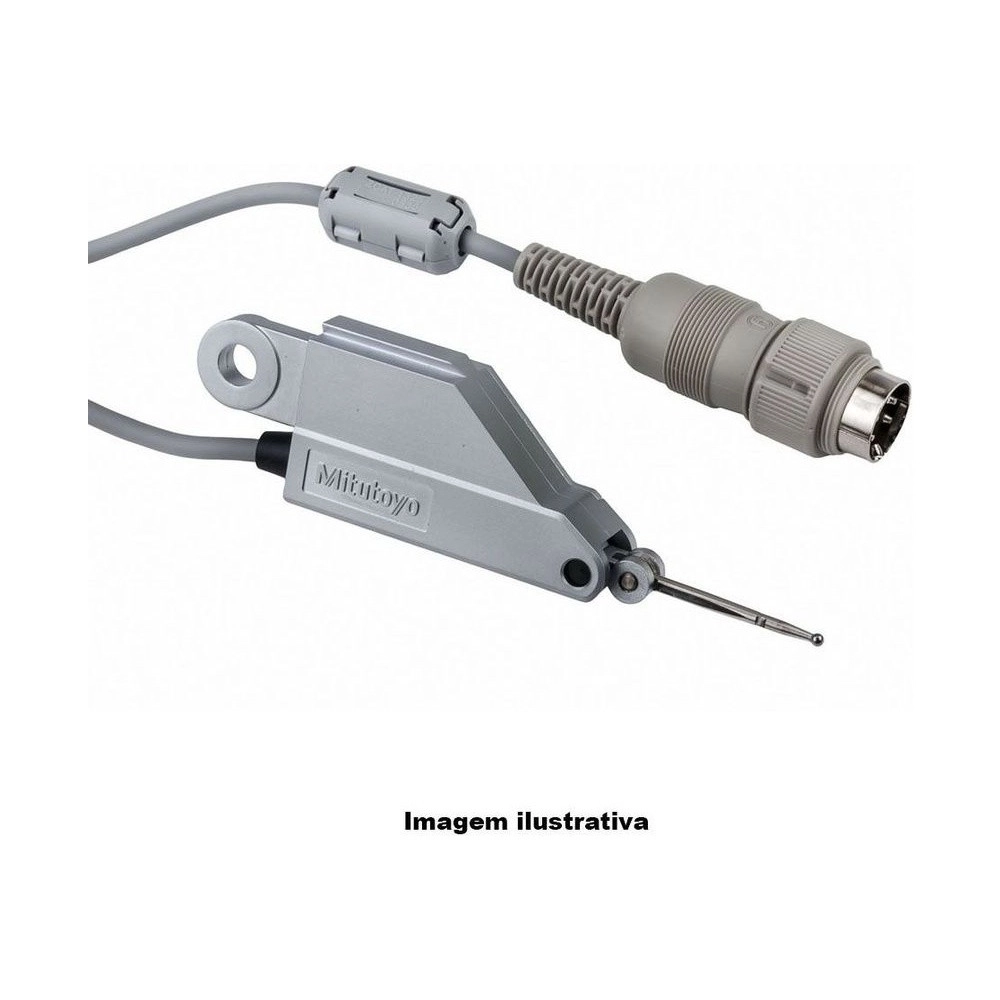

Con ±0,5 mm de intervalo y fuerza de medición de aprox. 0,02 N, el Mu-Checker Mitutoyo 519-522 es un cabezal de palanca de la serie 519, con rodamiento de pivote y recorrido máximo de la punta de ±0,6 mm.

El cabezal de palanca permite la medición multipunto de piezas pequeñas, la planitud y la rectitud en una mesa X/Y y el descentramiento de ejes. En el 519-522: baja fuerza de medición.

El 519-522 no muestra el valor solo: se conecta a un amplificador Mu-Checker, como el 519-551 (analógico) o el 519-561 (digital), que convierte la señal del sensor de inductancia diferencial en lectura.

Cabezal de palanca · serie 519
Intervalo ±0,5 mm · recorrido ±0,6 mm
Fuerza aprox. 0,02 N · linealidad ±0,3%
Rodamiento de pivote · se conecta al 519-551/561

Diferenciales

Aspectos destacados del producto

Lo que distingue al 519-522 dentro del sistema Mu-Checker.

Recorrido máximo de la punta ±0,6 mm.

Fuerza de medición.

Multipunto y descentramiento.

Excitación de 5 kHz.

Se conecta al 519-551 o al 519-561.

Del fondo de escala.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 519-522.

±0,5 mm Intervalo

Intervalo de medición.
±0,6 mm Recorrido

Recorrido máximo de la punta.
aprox. 0,02 N Fuerza

Fuerza de medición.
±0,3% Linealidad

Del fondo de escala.
Pivote Rodamiento

Cabezal de palanca.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 519-522 es la elección correcta.

Desafío Intervalo correcto para la pieza

Cada aplicación pide un intervalo y una fuerza distintos.

Solución

El 519-522 mide ±0,5 mm con aprox. 0,02 N.

Desafío Aplicación del folleto

Conviene saber dónde usa Mitutoyo el cabezal.

Solución

El folleto cita el 519-522 en descentramiento del núcleo de un disquete, con el 519-551; alabeo de un panel LCD sin rayar la pieza, con el 519-551.

Desafío Punta de contacto

La punta correcta depende de la pieza.

Solución

En el 519-522: baja fuerza de medición.

Desafío Descentramiento y medición multipunto

Los relojes comunes no se montan en varios puntos de un dispositivo.

Solución

El 519-522 es un cabezal de palanca, hecho para la medición multipunto y el descentramiento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 519
Modelo: Cabeza de palanca MuChecker
Fuerza de medición: Aprox. 0.02 N
Marca: Mitutoyo
Capacidad: ±0.5mm
Linealidad: ±0.3%

Detalles técnicos

Línea: Mu-Checker, cabezal de palanca
Principio: Sensor de inductancia diferencial, excitación de 5 kHz
Observación del folleto: Baja fuerza de medición
Amplificadores: 519-551 (analógico estándar) y 519-561 (digital diferencial); en el catálogo, también 519-553 y el contador EV-16A 519-355

Funciones

Cómo trabaja el 519-522

Sensor de inductancia diferencial

El núcleo de hierro unido a la punta varía la impedancia de dos bobinas.

Señal al amplificador

El puente de las bobinas genera tensión proporcional al desplazamiento.

Medición multipunto

Varios cabezales en un dispositivo, con el contador EV-16A.

Variantes de la serie

Mu-Checker disponibles en la tienda

Código	Tipo	Intervalo	Fuerza de medición
519-521	Cabezal de palanca	±0,5 mm	aprox. 0,2 N
519-522 (este)	Cabezal de palanca	±0,5 mm	aprox. 0,02 N
519-326	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-327	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-331	Cabezal de cartucho	±0,5 mm	0,25 N
519-346	Cabezal de cartucho	±0,25 mm	0,7 N
519-347	Cabezal de cartucho	±0,5 mm	0,7 N
519-385	Cabezal de cartucho	±1,5 mm	0,7 N
519-341	Cabezal de cartucho	±2,5 mm	0,9 N
519-348	Cabezal de cartucho	±1,0 mm	0,7 N
519-551	Amplificador analógico	±1500…±5 µm	no aplica
519-561	Amplificador digital	±2 / ±0,2 mm	no aplica

Artículos incluidos

Mu-Checker 519-522 (cabezal de palanca)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el intervalo de medición del 519-522?

±0,5 mm, con recorrido máximo de la punta de ±0,6 mm y linealidad de ±0,3% respecto del fondo de escala.

¿El 519-522 funciona solo?

No. Es el sensor del sistema Mu-Checker y necesita un amplificador, como el 519-551 (analógico) o el 519-561 (digital, con salida Digimatic).

¿Cuál es la fuerza de medición del 519-522?

Aproximadamente 0,02 N. En los cabezales de palanca de la tienda, la fuerza va de aprox. 0,02 N (519-522) a 0,2 N (519-521).

¿Cuál es la diferencia entre el 519-522 y el 519-521?

El 519-522 tiene ±0,5 mm de intervalo y aprox. 0,02 N; el 519-521 tiene ±0,5 mm y aprox. 0,2 N. Los dos son cabezales de palanca.

¿Debo corregir el valor cuando la punta del 519-522 forma ángulo con la pieza?

Sí. En el tipo pivote, calibre o multiplique el valor mostrado por el factor de corrección del folleto: 0,98 a 10°, 0,94 a 20°, 0,87 a 30°, 0,77 a 40°, 0,64 a 50° y 0,50 a 60°.
