Micrómetro Eléctrico - Mu-Checker Digital - 519-561

Micrómetro Eléctrico - Mu-Checker Digital - 519-561

Name: Micrómetro Eléctrico - Mu-Checker Digital - 519-561
SKU: 519-561

SKU: 519-561

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

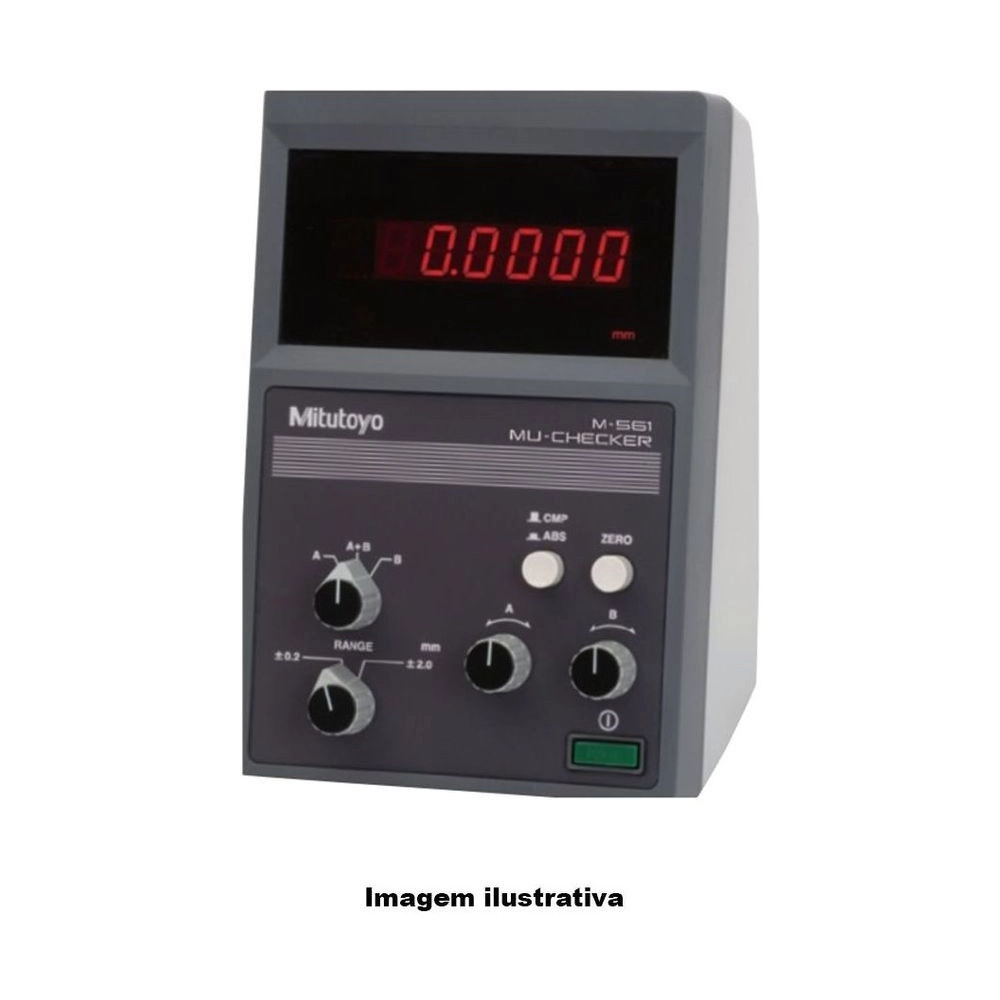

El Mu-Checker Digital Mitutoyo 519-561 es el amplificador digital de tipo diferencial de la serie 519: mide con dos sensores y hace el cálculo entre ellos, en los modos ±A, ±B y ±A±B.

La lectura digital tiene dos intervalos: ±2,000 mm con resolución de 0,001 mm y ±0,2000 mm con resolución de 0,0001 mm, con modos ABS y CMP y exactitud de indicación de 3 dígitos menos significativos.

La salida Digimatic permite conectar varios procesadores, como el miniprocesador Digimatic, y también hay salida analógica de ±1 V. La función de ajuste de cero con un toque viene de serie.

Amplificador digital · tipo diferencial
Intervalos ±2 mm y ±0,2 mm
Resolución hasta 0,0001 mm · ±A, ±B, ±A±B
Salida Digimatic · salida analógica ±1 V

Diferenciales

Aspectos destacados del producto

Lo que distingue al 519-561 dentro del sistema Mu-Checker.

Cálculo ±A, ±B y ±A±B.

Resolución en el intervalo bajo.

Para miniprocesador y otros procesadores.

Modos de medición.

Función de serie.

Exactitud de ±0,1 o menos.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 519-561.

±2,000 mm Intervalo alto

Resolución de 0,001 mm.
±0,2000 mm Intervalo bajo

Resolución de 0,0001 mm.
±A, ±B, ±A±B Cálculo

Con dos sensores.
Digimatic Salida

1 canal; también analógica ±1 V.
3 LSD Indicación

Exactitud de indicación.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 519-561 es la elección correcta.

Desafío Medir con dos sensores

El espesor y la diferencia entre puntos piden cálculo entre sensores.

Solución

El 519-561 es de tipo diferencial, con cálculo ±A, ±B y ±A±B.

Desafío Anotar la lectura a mano

Transcribir valores retrasa el control.

Solución

El 519-561 tiene salida Digimatic para procesadores.

Desafío Resolución fina

Una pantalla de aguja no muestra décimas de micrómetro.

Solución

En el intervalo de ±0,2 mm, el 519-561 resuelve 0,0001 mm.

Desafío Ancho interior de una rueda

Medir dimensiones internas en línea pide sensor y lectura digital.

Solución

El folleto cita el 519-561 con el cabezal 519-521 para el ancho interior de una rueda de auto.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 519
Modelo: Mu-Checker Digital
Ancho de lectura (mm): Alta: ± 2.000/Baixo: ± 0,2000
Resolución: En el rango alto: 0,001/En el rango bajo: 0,0001
Modo de cálculo: ±A, ±B, ±A±B
Modo de medición: ABS/CMP
Exactitud de indicación: 3 LSD
Amplitud térmica de almacenamiento (ºC): -10 a 50
Precisión de salida analógica: ±0,1 o menos
Salida analógica: ±1V/±FS
Consumo de energía: 5 VA o menos
Salida Digital: Formato de código Digimatic
Tipo de Salida Digital: 1 canal
Rango de temperatura de operación (ºC): 0 a 40
Rango de temperatura de almacenamiento (ºC): -10 a 50
Dimensiones externas (mm): 134 (L) × 183 (A) × 210 (D)

Detalles técnicos

Línea: Mu-Checker digital, tipo diferencial (dos sensores y cálculo)
Modos de medición: ABS/CMP
Zona de ajuste de cero: L: 1/3 de la escala o menos; H: escala completa
Accesorios opcionales: Soporte vertical 271214; cable de conexión 936937 (para el miniprocesador Digimatic)

Funciones

Cómo trabaja el 519-561

Cálculo entre sensores

±A, ±B y ±A±B.

Dos intervalos

±2 mm y ±0,2 mm.

Ajuste de cero

Con un toque, de serie.

Transmisión de datos

El 519-561 envía la medición por la salida Digimatic y también tiene salida analógica.

Salida digital: Formato de código Digimatic, 1 canal
Salida analógica: ±1 V en la escala completa, exactitud de ±0,1 o menos
Cable para miniprocesador: 936937 (catálogo 2019)
Miniprocesador: DP-1VA LOGGER 264-505A

Variantes de la serie

Mu-Checker disponibles en la tienda

Código	Tipo	Intervalo	Fuerza de medición
519-521	Cabezal de palanca	±0,5 mm	aprox. 0,2 N
519-522	Cabezal de palanca	±0,5 mm	aprox. 0,02 N
519-326	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-327	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-331	Cabezal de cartucho	±0,5 mm	0,25 N
519-346	Cabezal de cartucho	±0,25 mm	0,7 N
519-347	Cabezal de cartucho	±0,5 mm	0,7 N
519-385	Cabezal de cartucho	±1,5 mm	0,7 N
519-341	Cabezal de cartucho	±2,5 mm	0,9 N
519-348	Cabezal de cartucho	±1,0 mm	0,7 N
519-551	Amplificador analógico	±1500…±5 µm	no aplica
519-561 (este)	Amplificador digital	±2 / ±0,2 mm	no aplica
