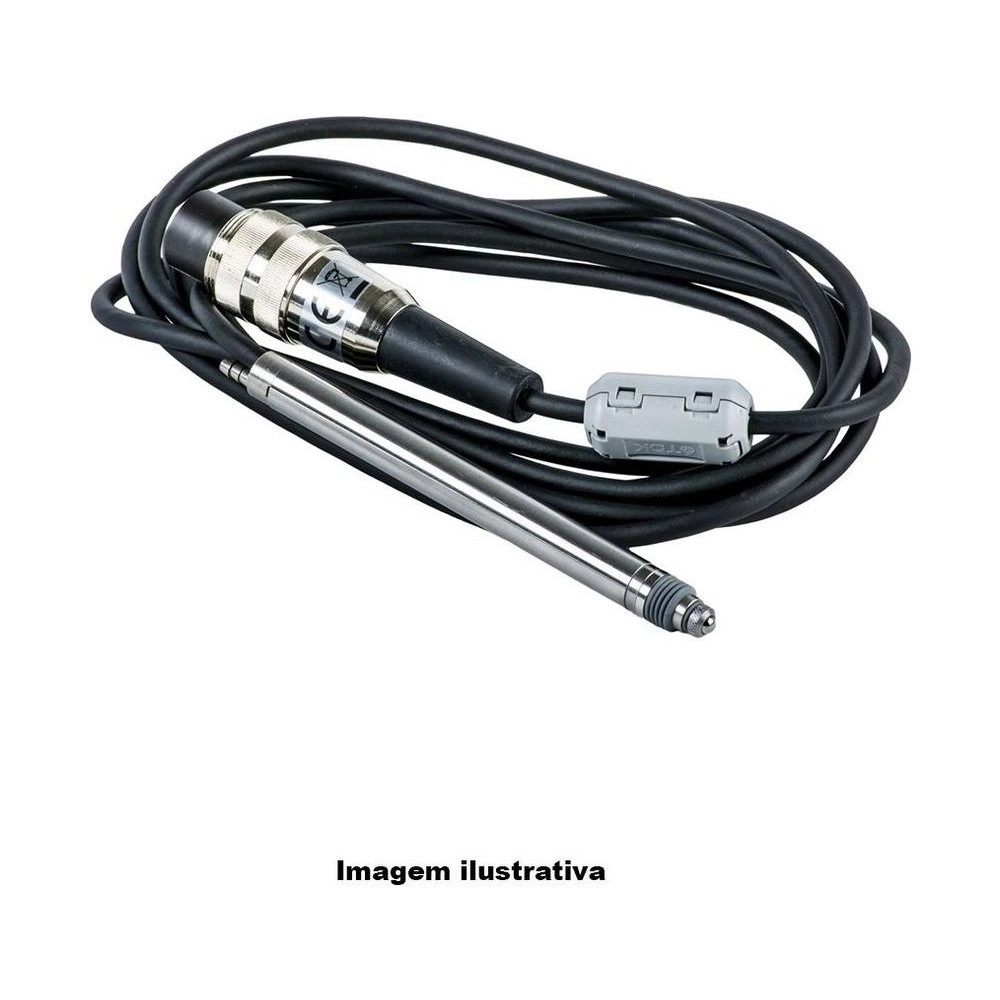

Sensores electrónicos de GRAN PRECISIÓN - MuChecker Cabezal de cartucho - 519-341

Name: Sensores electrónicos de GRAN PRECISIÓN - MuChecker Cabezal de cartucho - 519-341
Brand: Mitutoyo
SKU: 519-341

SKU: 519-341

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

El Mu-Checker Mitutoyo 519-341 es un cabezal de cartucho de la serie 519: el sensor de un micrómetro electrónico, con intervalo de medición de ±2,5 mm, fuerza de medición de 0,9 N y linealidad de ±0,5% del fondo de escala.

El cabezal de cartucho es delgado y compacto, fácil de integrar en un equipo, y es el tipo indicado para máquinas de medición automáticas. En el 519-341: tipo estándar con capuchón de goma contra polvo; acepta puntas M2,5×5.

El 519-341 no muestra el valor solo: se conecta a un amplificador Mu-Checker, como el 519-551 (analógico) o el 519-561 (digital), que convierte la señal del sensor de inductancia diferencial en lectura.

Cabezal de cartucho · serie 519
Intervalo ±2,5 mm · recorrido +3,2/−2,8 mm
Fuerza 0,9 N · linealidad ±0,5%
Rodamiento de rodamiento lineal de bolas · se conecta al 519-551/561

Diferenciales

Aspectos destacados del producto

Lo que distingue al 519-341 dentro del sistema Mu-Checker.

Recorrido máximo de la punta +3,2/−2,8 mm.

Fuerza de medición.

Del fondo de escala.

Fácil de integrar.

Excitación de 5 kHz.

Se conecta al 519-551 o al 519-561.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 519-341.

±2,5 mm Intervalo

Intervalo de medición.
+3,2/−2,8 mm Recorrido

Recorrido máximo de la punta.
0,9 N Fuerza

Fuerza de medición.
±0,5% Linealidad

Del fondo de escala.
Rodamiento lineal de bolas Rodamiento

Cabezal de cartucho.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 519-341 es la elección correcta.

Desafío Intervalo correcto para la pieza

Cada aplicación pide un intervalo y una fuerza distintos.

Solución

El 519-341 mide ±2,5 mm con 0,9 N.

Desafío Lectura sin transcribir

Anotar lecturas retrasa el control.

Solución

Conectado al 519-561, el 519-341 tiene salida Digimatic a través del amplificador.

Desafío Punta de contacto

La punta correcta depende de la pieza.

Solución

En el 519-341: tipo estándar con capuchón de goma contra polvo; acepta puntas M2,5×5.

Desafío Medición dentro de un equipo

Un sensor voluminoso no cabe en una máquina automática.

Solución

El 519-341 es un cabezal de cartucho, delgado y compacto para integrar.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 519
Modelo: Cabezal de cartucho MuChecker
Fuerza de medición: 0.9 N
Marca: Mitutoyo
Capacidad: ±2.5mm
Linealidad: ±0.5%

Detalles técnicos

Línea: Mu-Checker, cabezal de cartucho
Principio: Sensor de inductancia diferencial, excitación de 5 kHz
Observación del folleto: Tipo estándar con capuchón de goma contra polvo; acepta puntas M2,5×5
Amplificadores: 519-551 (analógico estándar) y 519-561 (digital diferencial); en el catálogo, también 519-553 y el contador EV-16A 519-355
Especificaciones comunes (cartucho): Medio puente; 3,0 VRMS; 5 kHz senoidal; cable 2 m ø4 mm; conector Mas-5100 (DIN5P)

Funciones

Cómo trabaja el 519-341

Sensor de inductancia diferencial

El núcleo de hierro unido a la punta varía la impedancia de dos bobinas.

Señal al amplificador

El puente de las bobinas genera tensión proporcional al desplazamiento.

Montaje en equipo

Cuerpo delgado para máquinas automáticas.

Variantes de la serie

Mu-Checker disponibles en la tienda

Código	Tipo	Intervalo	Fuerza de medición
519-521	Cabezal de palanca	±0,5 mm	aprox. 0,2 N
519-522	Cabezal de palanca	±0,5 mm	aprox. 0,02 N
519-326	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-327	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-331	Cabezal de cartucho	±0,5 mm	0,25 N
519-346	Cabezal de cartucho	±0,25 mm	0,7 N
519-347	Cabezal de cartucho	±0,5 mm	0,7 N
519-385	Cabezal de cartucho	±1,5 mm	0,7 N
519-341 (este)	Cabezal de cartucho	±2,5 mm	0,9 N
519-348	Cabezal de cartucho	±1,0 mm	0,7 N
519-551	Amplificador analógico	±1500…±5 µm	no aplica
519-561	Amplificador digital	±2 / ±0,2 mm	no aplica

Artículos incluidos

Mu-Checker 519-341 (cabezal de cartucho)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el intervalo de medición del 519-341?

±2,5 mm, con recorrido máximo de la punta de +3,2/−2,8 mm y linealidad de ±0,5% respecto del fondo de escala.

¿El 519-341 funciona solo?

No. Es el sensor del sistema Mu-Checker y necesita un amplificador, como el 519-551 (analógico) o el 519-561 (digital, con salida Digimatic).

¿Cuál es la fuerza de medición del 519-341?

0,9 N. En los cabezales de cartucho de la tienda, la fuerza va de 0,25 N (519-331) a 0,9 N (519-341).

¿Cuál es la diferencia entre el 519-341 y el 519-331?

El 519-341 tiene ±2,5 mm de intervalo y 0,9 N; el 519-331 tiene ±0,5 mm y 0,25 N. Los dos son cabezales de cartucho.

¿Cómo se conecta el 519-341?

Por cable de 2 m (ø4 mm) con conector Mas-5100 (DIN5P), en conexión de medio puente, con excitación de 3,0 VRMS a 5 kHz.
