Comparador de Diámetro Interno 10-18,5mm 0,001mm Para Agujeros Pequeños 511-203-20

Name: Comparador de Diámetro Interno 10-18,5mm 0,001mm Para Agujeros Pequeños 511-203-20
Brand: Mitutoyo
SKU: 511-203-20
Price: 1277856.80 ARS
Availability: OutOfStock

SKU: 511-203-20

Mejor Oferta

AR$ 1.277.856,80

Opciones de pago en cuotas disponibles en el checkout a través de Mercado Pago

Precio sin impuestos: AR$ 1.056.080,00

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Ingrese su código postal para encontrar el mejor precio y el mejor envío en su región

No sé mi código postal Introduce un código postal válido

Sobre el producto

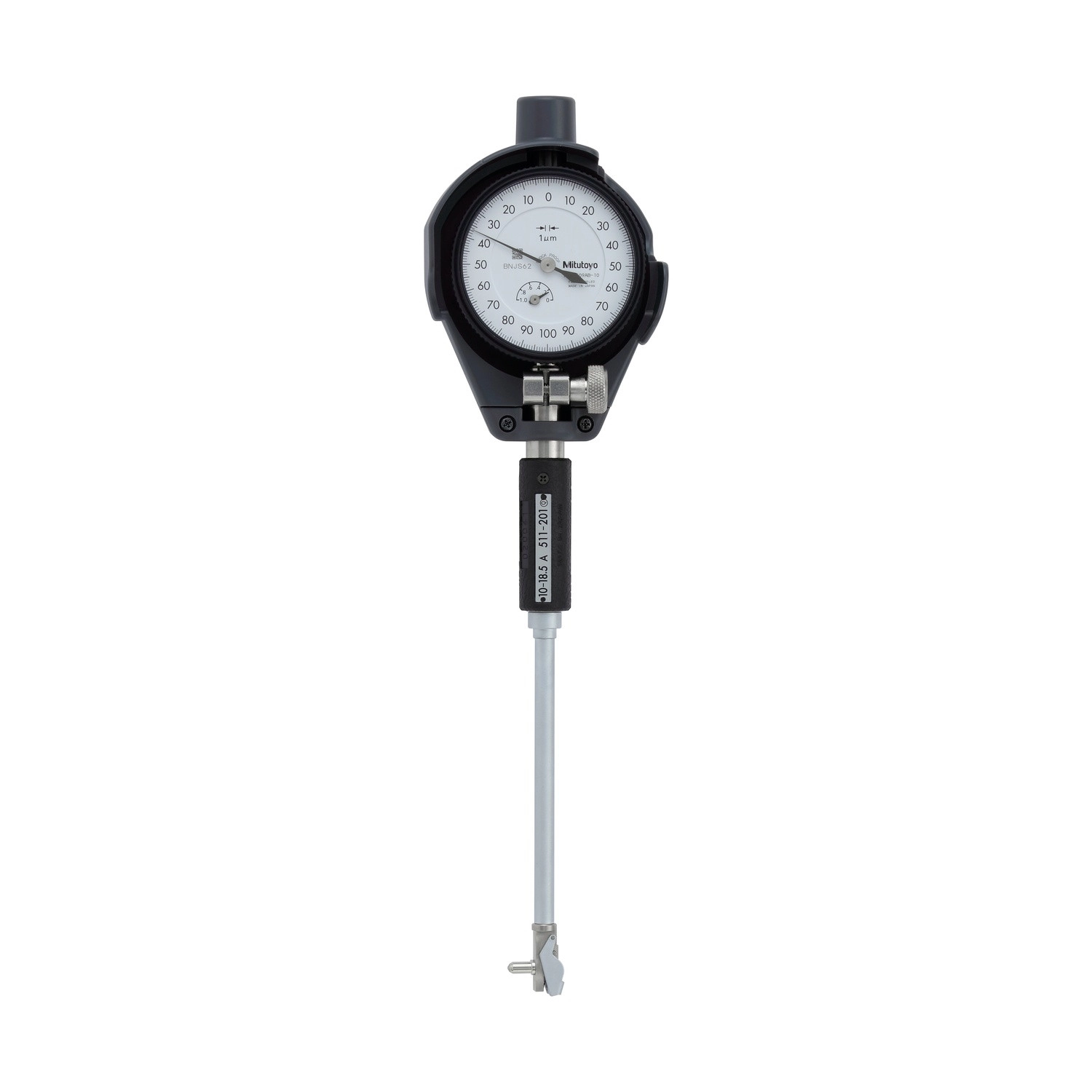

El Comparador de Diámetro Interno Mitutoyo 511-203-20 es el modelo para agujeros pequeños, con intervalo de 10 a 18,5 mm, vendido en juego con el reloj 2109AB-10, de graduación 0,001 mm, y la cubierta de protección.

Cubre de 10 a 18,5 mm con nueve yunques de milímetro en milímetro y una arandela intercambiable, en el intervalo que cierra la línea de agujeros pequeños antes del modelo estándar de 18 mm.

Es el juego para tolerancia estrecha: viene con el reloj 2109AB-10, de graduación 0,001 mm y recorrido de 1 mm, y la cubierta de protección 21DZA000.

Intervalo 10 a 18,5 mm · recorrido de la punta 0,6 mm
Exactitud ±5 µm · repetibilidad 2 µm
Reloj 2109AB-10 · graduación 0,001 mm
9 yunques · profundidad 100 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-203-20 dentro de la Serie 511.

De 10 a 18 mm, con arandela para completar el intervalo.

Mantiene la punta alineada al agujero durante la lectura.

El doble del intervalo de 6 a 10 mm.

2109AB-10, graduación de 0,001 mm.

Lee diferencias que el reloj de centésima no muestra.

21DZA000, contra impactos en el manejo.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-203-20.

Nueve, de 10 a 18 mm YUNQUES

Uno por milímetro, con una arandela intercambiable para el ajuste hasta 18,5 mm.
Hasta 6 N GUÍA

Es la fuerza que centra el comparador de diámetro interno en el agujero; la fuerza de la punta queda en 2 N.
2109AB-10, 0,001 mm RELOJ

Recorrido de 1 mm, recomendado por el catálogo para la Serie 511.
21DZA000 CUBIERTA

Protege el reloj de milésima, más sensible a los impactos.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-203-20 es la elección correcta.

Desafío Agujero entre el pequeño y el estándar

Entre 10 y 18 mm, el agujero es grande para los instrumentos de agujero diminuto y pequeño para el comparador de diámetro interno estándar.

Solución

El 511-203-20 cubre exactamente de 10 a 18,5 mm.

Desafío Comparador de diámetro interno torcido en el agujero

Sin guía, el instrumento se inclina y la lectura sale mayor que el diámetro real.

Solución

En el intervalo del 511-203-20 la guía trabaja con hasta 6 N para mantener la alineación.

Desafío Tolerancia de pocos micrómetros

Con reloj de centésima, la tolerancia estrecha queda dentro de una sola división.

Solución

El 511-203-20 viene con el reloj 2109AB-10, de 0,001 mm.

Desafío Reloj sensible sin protección

El reloj de milésima es el más expuesto a golpes al entrar y salir del agujero.

Solución

La cubierta 21DZA000 acompaña al 511-203-20.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 2,0N o menor
Marca: Mitutoyo
Capacidad: 10-18,5mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,001mm
Exactitud: ±5µm (comparador, sin el reloj)
Tecnología: Analógico
Notas y observaciones: Fuerza de medición de 2N o menos
Repetibilidad: 0,002mm

Detalles técnicos

Línea: Bore Gage, Serie 511, para agujeros pequeños
Recorrido de la punta de contacto: 0,6 mm
Error adyacente: 2 µm (comparador sin el reloj)
Fuerza de la guía: 6 N o menor
Profundidad de medición: 100 mm
Reloj del juego: 2109AB-10, graduación 0,001 mm, recorrido de 1 mm
Cuerpo del comparador: 511-201
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20 (este)	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cuerpo del comparador de diámetro interno 511-201
Reloj 2109AB-10 (graduación 0,001 mm)
Cubierta de protección 21DZA000
9 yunques intercambiables
1 arandela intercambiable

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuántos yunques acompañan al 511-203-20?

Nueve, de 10 a 18 mm, más una arandela intercambiable.

¿Cuál es la profundidad de medición del 511-203-20?

100 mm desde la entrada del agujero.

¿Qué reloj trae el 511-203-20?

El 2109AB-10, de graduación 0,001 mm y recorrido de 1 mm, con la cubierta de protección 21DZA000.

¿Cuándo elegir el 511-203-20 en lugar del juego con reloj de 0,01 mm?

Cuando la tolerancia del agujero pide lectura en milésimas. Si la centésima alcanza, el mismo intervalo existe con el reloj 2046AB.

¿Para qué sirve la cubierta del 511-203-20?

Protege el reloj de impactos inesperados al manejar el instrumento, según el catálogo. Está hecha para el comparador de diámetro interno y no sirve en el reloj solo.

¿Cómo poner a cero el 511-203-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
