Comparador de Diámetro Interno 160-250mm 0,001mm 511-725-20

Comparador de Diámetro Interno 160-250mm 0,001mm 511-725-20 - Mitutoyo Tienda Oficial | Producto Original

Comparador de Diámetro Interno 160-250mm 0,001mm 511-725-20

Name: Comparador de Diámetro Interno 160-250mm 0,001mm 511-725-20
Brand: Mitutoyo
SKU: 511-725-20

SKU: 511-725-20

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

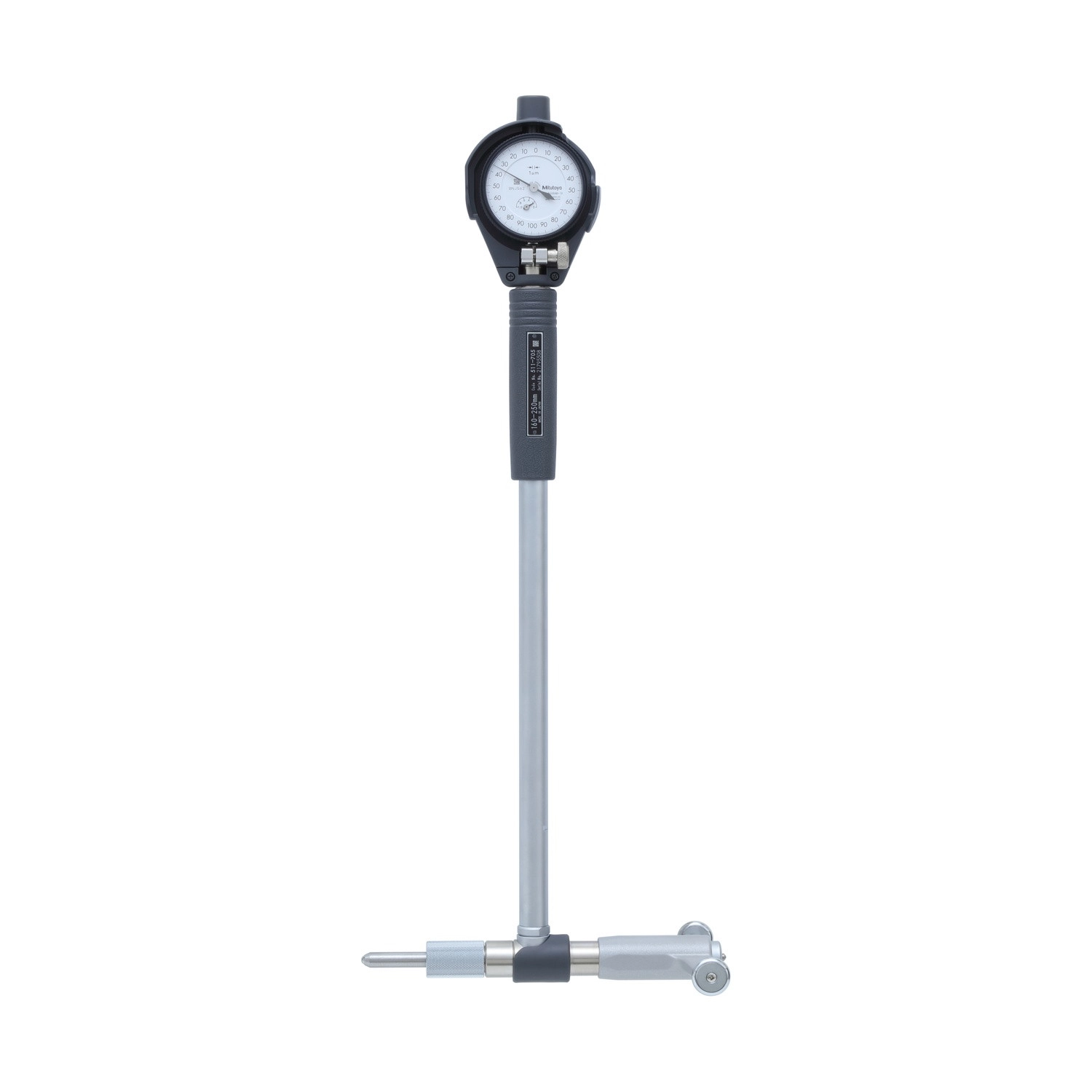

El Comparador de Diámetro Interno Mitutoyo 511-725-20 es el modelo de la línea de 18 a 400 mm, con intervalo de 160 a 250 mm, vendido en juego con el reloj 2109AB-10, de graduación 0,001 mm, y la cubierta de protección.

Para agujeros de 160 a 250 mm, seis yunques de 15 en 15 mm hacen el salto grande, y siete arandelas, de 0,5 a 6 mm, hacen el ajuste. La profundidad de medición pasa a 250 mm.

Es el juego para tolerancia estrecha: viene con el reloj 2109AB-10, de graduación 0,001 mm y recorrido de 1 mm, y la cubierta de protección 21DZA000.

Intervalo 160 a 250 mm · recorrido de la punta 1,6 mm
Exactitud ±2 µm · repetibilidad 0,5 µm
Reloj 2109AB-10 · graduación 0,001 mm
6 yunques · profundidad 250 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-725-20 dentro de la Serie 511.

Seis, cada um gravado com a medida.

El ajuste fino entre un yunque y otro.

La mayor profundidad estándar de la línea.

2109AB-10, graduación de 0,001 mm.

Lee diferencias que el reloj de centésima no muestra.

21DZA000, contra impactos en el manejo.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-725-20.

Siete arandelas AJUSTE

Espesores de 0,5 a 6 mm, combinados con el yunque para llegar a la medida del agujero.
Varilla ø15 mm hasta 1.000 mm EXTENSIÓN

Opcional, en cinco longitudes; desde 500 mm, el instrumento trabaja en vertical.
2109AB-10, 0,001 mm RELOJ

Recorrido de 1 mm, recomendado por el catálogo para la Serie 511.
21DZA000 CUBIERTA

Protege el reloj de milésima, más sensible a los impactos.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-725-20 es la elección correcta.

Desafío Salto de 15 mm entre yunques

Pocos yunques cubren el intervalo grande, pero dejan una separación amplia entre ellos.

Solución

Las siete arandelas del 511-725-20, de 0,5 a 6 mm, cierran esa separación.

Desafío Agujero grande y muy profundo

Más allá de 250 mm de fondo, la medición estándar no alcanza el fondo del agujero.

Solución

El 511-725-20 mide a 250 mm y admite varilla de extensión de ø15 mm de hasta 1.000 mm.

Desafío Tolerancia de pocos micrómetros

Con reloj de centésima, la tolerancia estrecha queda dentro de una sola división.

Solución

El 511-725-20 viene con el reloj 2109AB-10, de 0,001 mm.

Desafío Reloj sensible sin protección

El reloj de milésima es el más expuesto a golpes al entrar y salir del agujero.

Solución

La cubierta 21DZA000 acompaña al 511-725-20.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 6N o menor
Marca: Mitutoyo
Capacidad: 160-250mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,001mm
Exactitud: ±2µm (comparador, sin el reloj)
Tecnología: Analógico
Repetibilidad: 0,0005mm

Detalles técnicos

Línea: Bore Gage, Serie 511
Recorrido de la punta de contacto: 1,6 mm
Error adyacente: 1 µm (comparador sin el reloj)
Fuerza de la guía: 15 N o menor
Guía de la punta: Guías de rodillos
Profundidad de medición: 250 mm
Punta y yunque: Esfera de carburo (1.350 HV o más en el modelo actual)
Reloj del juego: 2109AB-10, graduación 0,001 mm, recorrido de 1 mm
Cuerpo del comparador: 511-705
Varillas de extensión: Opcionales, ø15 mm, hasta 1000 mm. Solo una a la vez; desde 500 mm, usar el comparador en vertical
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20 (este)	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cuerpo del comparador de diámetro interno 511-705
Reloj 2109AB-10 (graduación 0,001 mm)
Cubierta de protección 21DZA000
6 yunques intercambiables
7 arandelas intercambiables

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cómo ajusta el 511-725-20 la medida entre yunques?

Con siete arandelas intercambiables, de 0,5 a 6 mm, sumadas a uno de los seis yunques de 15 en 15 mm.

¿Hasta qué profundidad mide el 511-725-20?

250 mm en la configuración estándar; con varilla de extensión opcional de ø15 mm, hasta 1.000 mm más.

¿Qué reloj trae el 511-725-20?

El 2109AB-10, de graduación 0,001 mm y recorrido de 1 mm, con la cubierta de protección 21DZA000.

¿Cuándo elegir el 511-725-20 en lugar del juego con reloj de 0,01 mm?

Cuando la tolerancia del agujero pide lectura en milésimas. Si la centésima alcanza, el mismo intervalo existe con el reloj 2046AB.

¿Para qué sirve la cubierta del 511-725-20?

Protege el reloj de impactos inesperados al manejar el instrumento, según el catálogo. Está hecha para el comparador de diámetro interno y no sirve en el reloj solo.

¿Cómo poner a cero el 511-725-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
