Comparador de Diámetro Interno 6-10mm 0,001mm Para Agujeros Pequeños 511-210-20

Comparador de Diámetro Interno 6-10mm 0,001mm Para Agujeros Pequeños 511-210-20 - Mitutoyo Tienda Oficial | Producto Original

Comparador de Diámetro Interno 6-10mm 0,001mm Para Agujeros Pequeños 511-210-20

Name: Comparador de Diámetro Interno 6-10mm 0,001mm Para Agujeros Pequeños 511-210-20
Brand: Mitutoyo
SKU: 511-210-20

SKU: 511-210-20

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

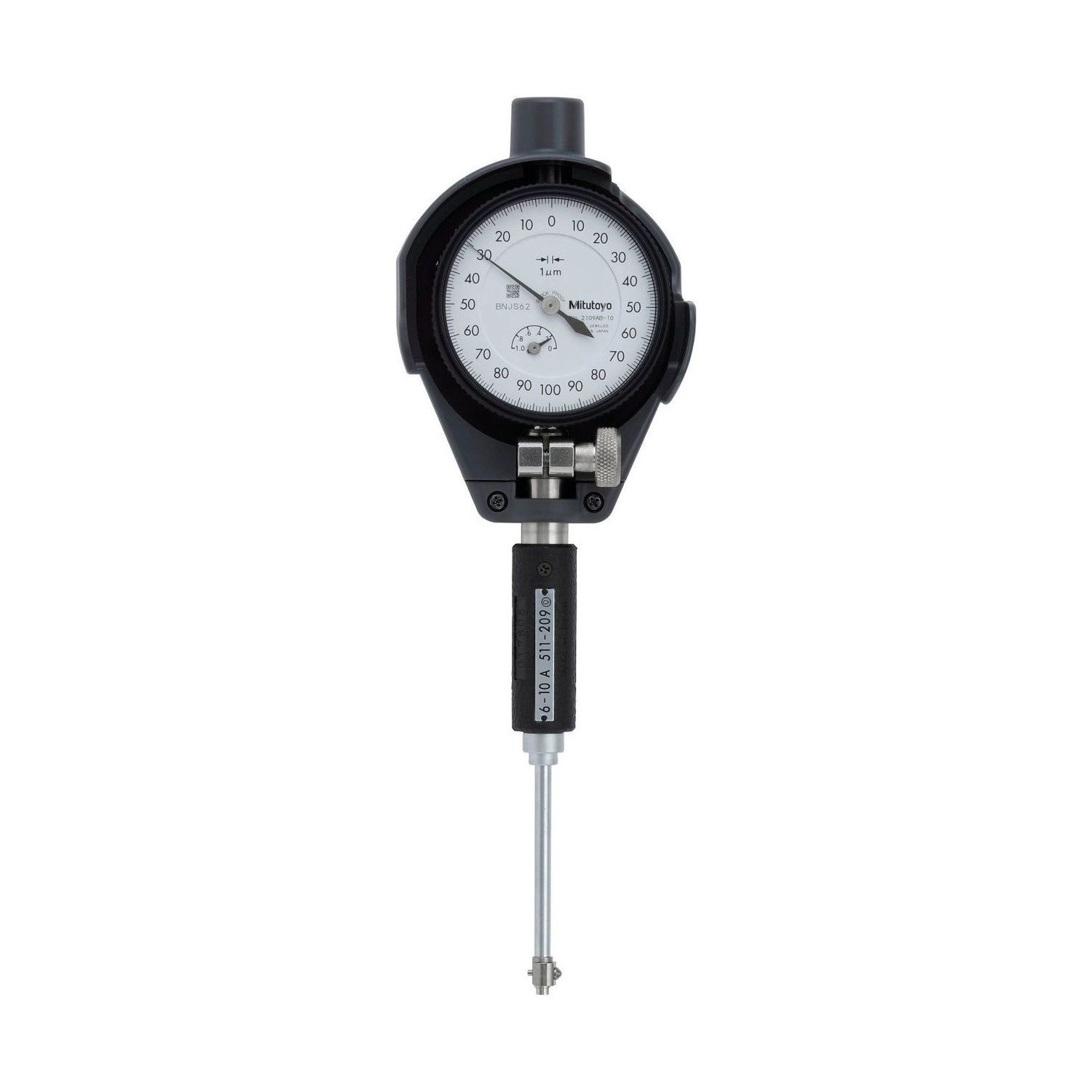

El Comparador de Diámetro Interno Mitutoyo 511-210-20 es el modelo para agujeros pequeños, con intervalo de 6 a 10 mm, vendido en juego con el reloj 2109AB-10, de graduación 0,001 mm, y la cubierta de protección.

Es el menor intervalo de la Serie 511: nueve yunques marcados de 6,0 a 10,0 mm, de medio en medio milímetro, cambiados según el agujero, sin arandela de ajuste.

Es el juego para tolerancia estrecha: viene con el reloj 2109AB-10, de graduación 0,001 mm y recorrido de 1 mm, y la cubierta de protección 21DZA000.

Intervalo 6 a 10 mm · recorrido de la punta 0,5 mm
Exactitud ±5 µm · repetibilidad 2 µm
Reloj 2109AB-10 · graduación 0,001 mm
9 yunques · profundidad 50 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-210-20 dentro de la Serie 511.

De 6,0 a 10,0 mm, cada uno grabado con la medida.

Para los agujeros más estrechos que mide la Serie 511.

Fuerza de medición baja, según el catálogo, propia de un agujero estrecho.

2109AB-10, graduación de 0,001 mm.

Lee diferencias que el reloj de centésima no muestra.

21DZA000, contra impactos en el manejo.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-210-20.

Nueve, de 6,0 a 10,0 mm YUNQUES

Un yunque cada medio milímetro, sin arandela: la medida del agujero define cuál entra.
Hasta 50 mm PROFUNDIDAD

La menor profundidad de medición de la línea, propia de un agujero corto y estrecho.
2109AB-10, 0,001 mm RELOJ

Recorrido de 1 mm, recomendado por el catálogo para la Serie 511.
21DZA000 CUBIERTA

Protege el reloj de milésima, más sensible a los impactos.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-210-20 es la elección correcta.

Desafío Agujero por debajo de 10 mm

En los agujeros más estrechos, el cabezal del comparador de diámetro interno común no entra.

Solución

El 511-210-20 mide de 6 a 10 mm, con yunques de medio en medio milímetro.

Desafío Contacto fuerte en agujero delicado

En un agujero muy estrecho, una fuerza alta en la punta deforma la lectura.

Solución

El 511-210-20 trabaja con fuerza de medición de hasta 2 N.

Desafío Tolerancia de pocos micrómetros

Con reloj de centésima, la tolerancia estrecha queda dentro de una sola división.

Solución

El 511-210-20 viene con el reloj 2109AB-10, de 0,001 mm.

Desafío Reloj sensible sin protección

El reloj de milésima es el más expuesto a golpes al entrar y salir del agujero.

Solución

La cubierta 21DZA000 acompaña al 511-210-20.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 2,0N o menor
Marca: Mitutoyo
Capacidad: 6-10mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,001mm
Exactitud: ±5µm (comparador, sin el reloj)
Tecnología: Analógico
Notas y observaciones: Fuerza de medición de 2N o menos
Repetibilidad: 0,002mm

Detalles técnicos

Línea: Bore Gage, Serie 511, para agujeros pequeños
Recorrido de la punta de contacto: 0,5 mm
Error adyacente: 2 µm (comparador sin el reloj)
Profundidad de medición: 50 mm
Reloj del juego: 2109AB-10, graduación 0,001 mm, recorrido de 1 mm
Cuerpo del comparador: 511-209
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20 (este)	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cuerpo del comparador de diámetro interno 511-209
Reloj 2109AB-10 (graduación 0,001 mm)
Cubierta de protección 21DZA000
9 yunques intercambiables

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el agujero más pequeño que mide el 511-210-20?

6 mm. El intervalo va de 6 a 10 mm, con nueve yunques de 6,0 a 10,0 mm.

¿El 511-210-20 tiene versión con varilla más larga?

El catálogo informa que una varilla más larga debajo de la empuñadura, o un yunque de carburo, pueden hacerse por encargo.

¿Qué reloj trae el 511-210-20?

El 2109AB-10, de graduación 0,001 mm y recorrido de 1 mm, con la cubierta de protección 21DZA000.

¿Cuándo elegir el 511-210-20 en lugar del juego con reloj de 0,01 mm?

Cuando la tolerancia del agujero pide lectura en milésimas. Si la centésima alcanza, el mismo intervalo existe con el reloj 2046AB.

¿Para qué sirve la cubierta del 511-210-20?

Protege el reloj de impactos inesperados al manejar el instrumento, según el catálogo. Está hecha para el comparador de diámetro interno y no sirve en el reloj solo.

¿Cómo poner a cero el 511-210-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
