Comparador de Diámetro Interno 250-400mm 0,01mm 511-716-20

Name: Comparador de Diámetro Interno 250-400mm 0,01mm 511-716-20
Brand: Mitutoyo
SKU: 511-716-20
Price: 1597321.00 ARS
Availability: OutOfStock

SKU: 511-716-20

Mejor Oferta

AR$ 1.597.321,00

Opciones de pago en cuotas disponibles en el checkout a través de Mercado Pago

Precio sin impuestos: AR$ 1.320.100,00

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Ingrese su código postal para encontrar el mejor precio y el mejor envío en su región

No sé mi código postal Introduce un código postal válido

Sobre el producto

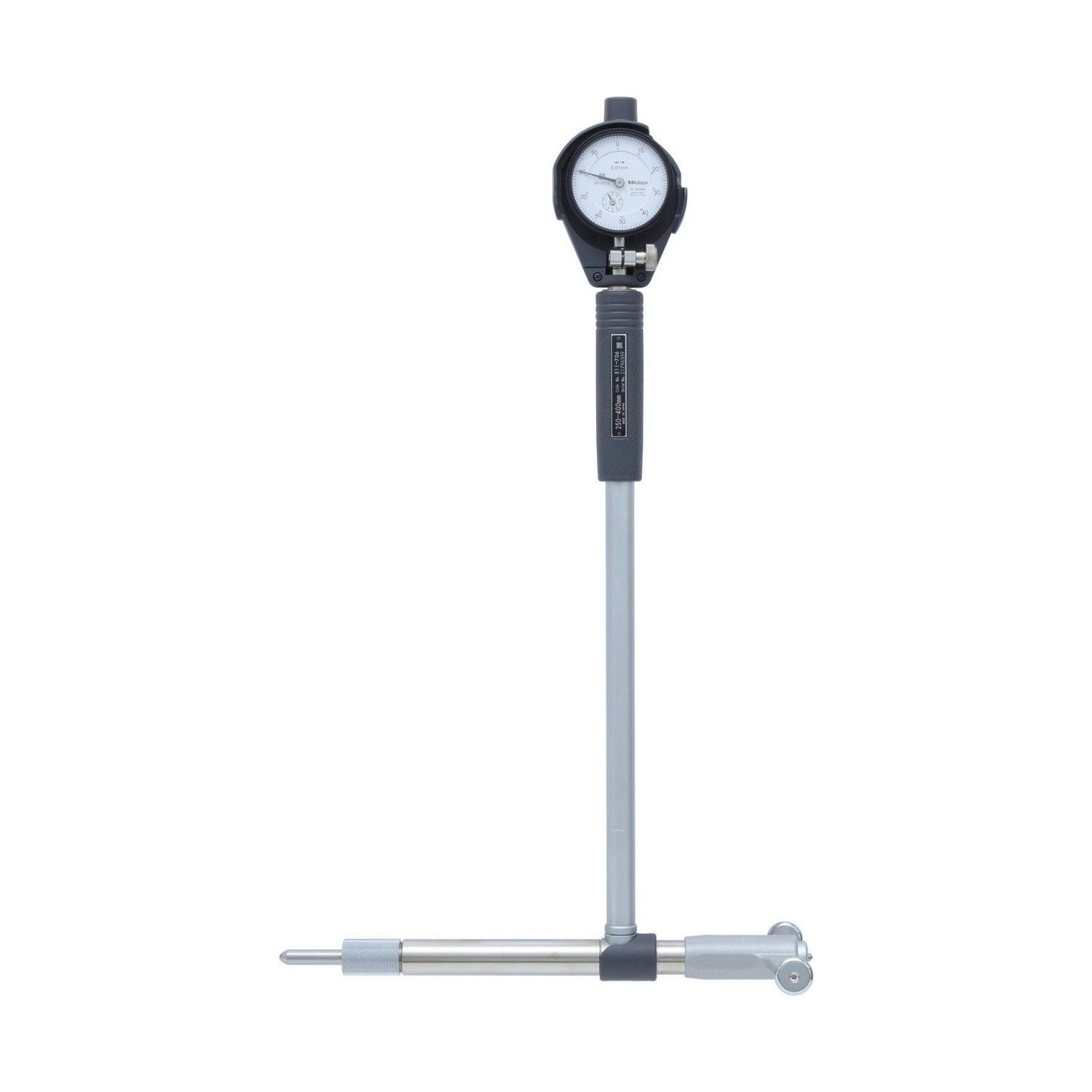

El Comparador de Diámetro Interno Mitutoyo 511-716-20 es el modelo de la línea de 18 a 400 mm, con intervalo de 250 a 400 mm, vendido en juego con el reloj 2046AB, de graduación 0,01 mm, y la cubierta de protección.

Es el mayor intervalo de la Serie 511, de 250 a 400 mm: cinco yunques de 15 en 15 mm valen dos veces con el extensor de 75 mm, y siete arandelas de 0,5 a 6 mm hacen el ajuste.

Llega listo para medir: el juego trae el reloj 2046AB, de graduación 0,01 mm y recorrido de 10 mm, ya con la cubierta de protección 21DZA000 que evita impactos en el manejo.

Intervalo 250 a 400 mm · recorrido de la punta 1,6 mm
Exactitud ±2 µm · repetibilidad 0,5 µm
Reloj 2046AB · graduación 0,01 mm
5 yunques · profundidad 250 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-716-20 dentro de la Serie 511.

De 250 a 400 mm en un solo instrumento.

Cada yunque vale para dos medidas.

El menor número de yunques, con el mayor ajuste.

Graduación de centésima, recorrido de 10 mm.

Protege el reloj de impactos al manejar el instrumento.

Sin elegir ni armar un reloj aparte.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-716-20.

75 mm, suministrado EXTENSOR

Cada yunque queda grabado con la medida sin y con el extensor. No se suman extensores.
Rodillos, fuerza hasta 15 N GUÍA

Guías de rodillos para asentar la punta en agujeros de gran diámetro.
2046AB, 0,01 mm RELOJ

Reloj comparador de centésima, recomendado por el catálogo para la Serie 511.
21DZA000 CUBIERTA

Protección del reloj contra impactos inesperados durante el uso del instrumento.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-716-20 es la elección correcta.

Desafío Agujero de más de 250 mm

Por encima de 250 mm, los otros intervalos de la Serie 511 no llegan.

Solución

El 511-716-20 cubre de 250 a 400 mm, el mayor intervalo de la Serie 511.

Desafío Pocos yunques para un intervalo grande

Cubrir 150 mm de intervalo exigiría muchos yunques.

Solución

El extensor de 75 mm del 511-716-20 hace que cada uno de los cinco yunques valga para dos medidas.

Desafío Reloj incompatible con el instrumento

No todo reloj sirve en un comparador de diámetro interno, y el error aparece recién después de la compra.

Solución

El 511-716-20 ya viene con el 2046AB, uno de los relojes recomendados por el catálogo.

Desafío Reloj golpeado en el manejo

Al entrar y salir del agujero, el reloj es la parte más expuesta a golpes.

Solución

La cubierta de protección 21DZA000 acompaña al 511-716-20.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 6N o menor
Marca: Mitutoyo
Capacidad: 250-400mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,01mm
Exactitud: ±2µm (comparador, sin el reloj)
Tecnología: Analógico
Repetibilidad: 0,0005mm

Detalles técnicos

Línea: Bore Gage, Serie 511
Recorrido de la punta de contacto: 1,6 mm
Error adyacente: 1 µm (comparador sin el reloj)
Fuerza de la guía: 15 N o menor
Guía de la punta: Guías de rodillos
Profundidad de medición: 250 mm
Punta y yunque: Esfera de carburo (1.350 HV o más en el modelo actual)
Reloj del juego: 2046AB, graduación 0,01 mm, recorrido de 10 mm
Cuerpo del comparador: 511-706
Varillas de extensión: Opcionales, ø15 mm, hasta 1000 mm. Solo una a la vez; desde 500 mm, usar el comparador en vertical
Extensor del yunque: 75 mm, suministrado en el juego. No usar otro ni sumar extensores para ampliar el intervalo
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20 (este)	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cuerpo del comparador de diámetro interno 511-706
Reloj 2046AB (graduación 0,01 mm)
Cubierta de protección 21DZA000
5 yunques intercambiables
7 arandelas intercambiables
Extensor de 75 mm para el yunque

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el extensor de 75 mm del 511-716-20?

Para que cada yunque cubra dos medidas, sin y con el extensor; las arandelas hacen el ajuste entre ellas.

¿Cuál es la fuerza de la guía del 511-716-20?

Hasta 15 N, con fuerza de medición de hasta 6 N.

¿Qué reloj trae el 511-716-20?

El 2046AB, de graduación 0,01 mm, con la cubierta de protección 21DZA000.

¿Cuándo elegir el 511-716-20 en lugar del juego con reloj de 0,001 mm?

Cuando la lectura en centésimas atiende la tolerancia del agujero. Para una tolerancia estrecha, el mismo intervalo existe con el reloj 2109AB-10, de 0,001 mm.

¿La exactitud del instrumento incluye el reloj en el 511-716-20?

No. El catálogo declara la exactitud del comparador de diámetro interno solo; el 2046AB suma la suya.

¿Cómo poner a cero el 511-716-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
