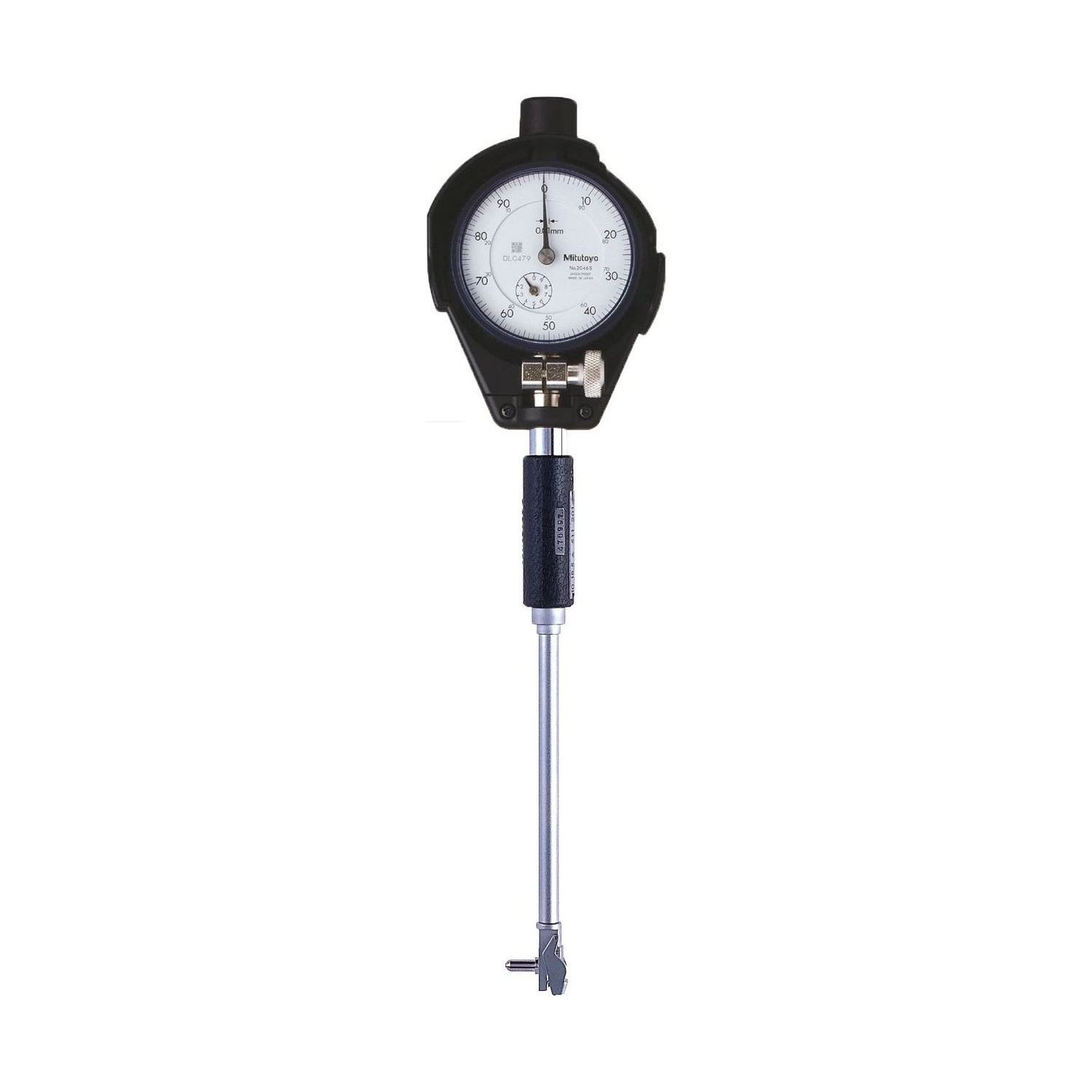

Comparador de diámetro pequeño (reloj no incluido) 10-18.5 mm - 511-201

Comparador de diámetro pequeño (reloj no incluido) 10-18.5 mm - 511-201 - Mitutoyo Tienda Oficial | Producto Original

Comparador de diámetro pequeño (reloj no incluido) 10-18.5 mm - 511-201

Name: Comparador de diámetro pequeño (reloj no incluido) 10-18.5 mm - 511-201
Brand: Mitutoyo
SKU: 511-201

SKU: 511-201

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Comparador de Diámetro Interno Mitutoyo 511-201 es el modelo para agujeros pequeños, con intervalo de 10 a 18,5 mm, vendido sin reloj: es el cuerpo del comparador de diámetro interno con los yunques, para montar con el reloj que la aplicación pida.

Cubre de 10 a 18,5 mm con nueve yunques de milímetro en milímetro y una arandela intercambiable, en el intervalo que cierra la línea de agujeros pequeños antes del modelo estándar de 18 mm.

Viene sin reloj y sin cubierta de protección, a propósito: quien ya tiene un reloj compatible, o prefiere uno digital, arma el conjunto como la medición lo pide.

Intervalo 10 a 18,5 mm · recorrido de la punta 0,6 mm
Exactitud ±5 µm · repetibilidad 2 µm
Sin reloj · reloj y cubierta opcionales
9 yunques · profundidad 100 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-201 dentro de la Serie 511.

De 10 a 18 mm, con arandela para completar el intervalo.

Mantiene la punta alineada al agujero durante la lectura.

El doble del intervalo de 6 a 10 mm.

Cuerpo vendido sin reloj, para armar el conjunto correcto.

Recomendado por el catálogo, detecta el mínimo solo.

2046AB, 2972AB, 2109AB-10 y 2900AB-10, entre otros.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-201.

Nueve, de 10 a 18 mm YUNQUES

Uno por milímetro, con una arandela intercambiable para el ajuste hasta 18,5 mm.
Hasta 6 N GUÍA

Es la fuerza que centra el comparador de diámetro interno en el agujero; la fuerza de la punta queda en 2 N.
No incluido RELOJ

El catálogo recomienda 2046AB, 2972AB, 2109AB-10, 2900AB-10 y los digitales 543-310B-10 y 543-700.
Relojes que no sirven LÍMITES

Recorrido mayor de 12,7 mm, husillo cubierto con caucho o suma de las cotas F y G menor de 31,8 mm.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-201 es la elección correcta.

Desafío Agujero entre el pequeño y el estándar

Entre 10 y 18 mm, el agujero es grande para los instrumentos de agujero diminuto y pequeño para el comparador de diámetro interno estándar.

Solución

El 511-201 cubre exactamente de 10 a 18,5 mm.

Desafío Comparador de diámetro interno torcido en el agujero

Sin guía, el instrumento se inclina y la lectura sale mayor que el diámetro real.

Solución

En el intervalo del 511-201 la guía trabaja con hasta 6 N para mantener la alineación.

Desafío Pagar de nuevo un reloj que ya existe

Comprar el juego completo cuando el banco ya tiene un reloj compatible duplica el gasto.

Solución

El 511-201 se vende sin reloj, para usar el que la empresa ya tiene, si es compatible.

Desafío Encontrar el mínimo en la aguja

En el instrumento analógico, el operador debe balancearlo y observar el punto de inversión de la aguja.

Solución

Con el digital 543-310B-10, recomendado por el catálogo para el 511-201, el valor mínimo se detecta automáticamente.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 2,0N o menor
Marca: Mitutoyo
Capacidad: 10-18,5mm
Sistema de Medición: Métrico (mm)
Exactitud: ±5µm (comparador, sin el reloj)
Notas y observaciones: Sin capa y sin reloj
Repetibilidad: 0,002mm

Detalles técnicos

Línea: Bore Gage, Serie 511, para agujeros pequeños
Recorrido de la punta de contacto: 0,6 mm
Error adyacente: 2 µm (comparador sin el reloj)
Fuerza de la guía: 6 N o menor
Profundidad de medición: 100 mm
Reloj compatible: Recomendados por el catálogo: 2046AB, 2972AB, 2109AB-10, 2900AB-10 y el digital 543-310B-10. No sirven relojes con recorrido mayor de 12,7 mm ni los de husillo cubierto con caucho
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201 (este)	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada
