Comparador de Diámetro Interno 100-160mm 0,01mm 511-714-20

Comparador de Diámetro Interno 100-160mm 0,01mm 511-714-20 - Mitutoyo Tienda Oficial | Producto Original

Comparador de Diámetro Interno 100-160mm 0,01mm 511-714-20

Name: Comparador de Diámetro Interno 100-160mm 0,01mm 511-714-20
Brand: Mitutoyo
SKU: 511-714-20

SKU: 511-714-20

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

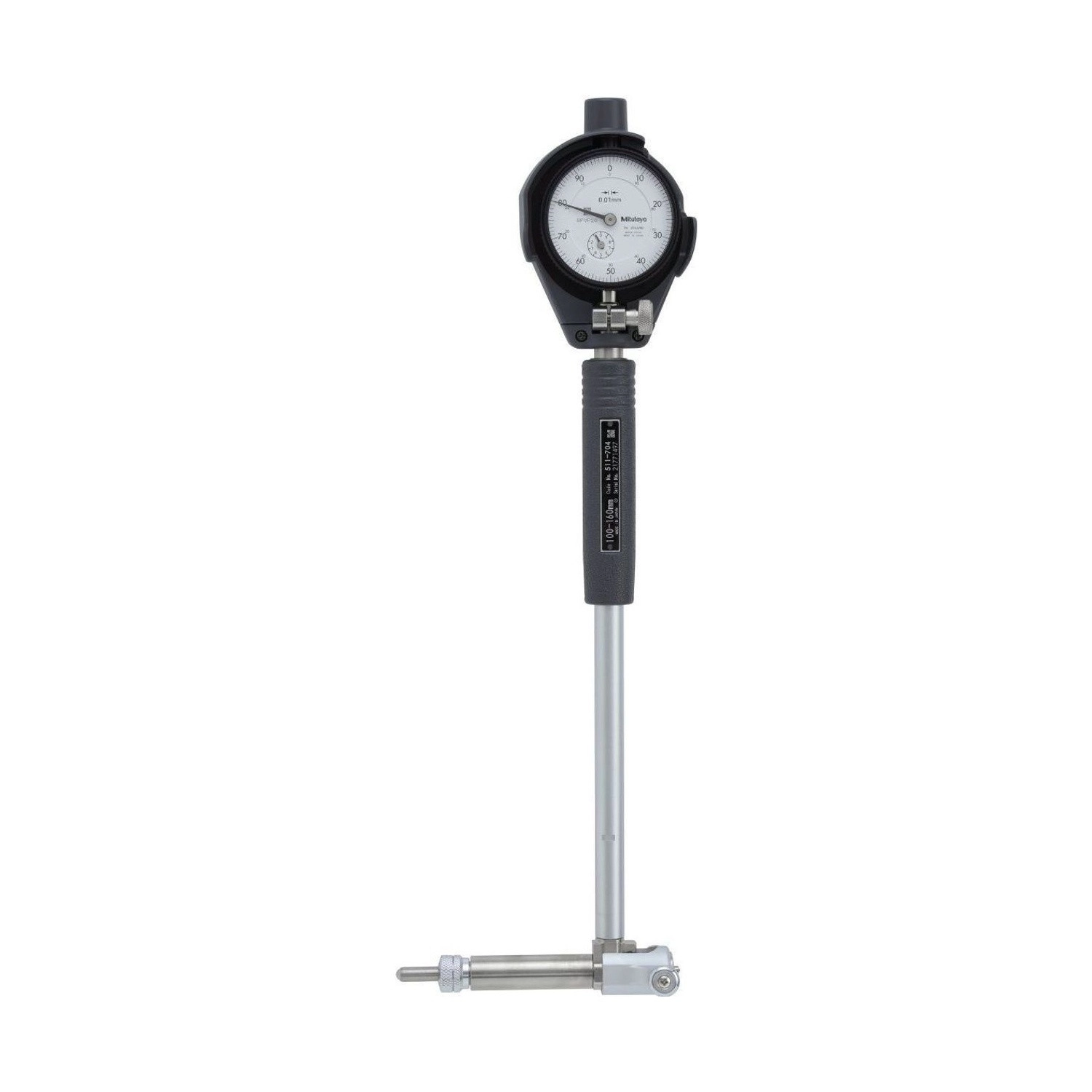

El Comparador de Diámetro Interno Mitutoyo 511-714-20 es el modelo de la línea de 18 a 400 mm, con intervalo de 100 a 160 mm, vendido en juego con el reloj 2046AB, de graduación 0,01 mm, y la cubierta de protección.

En el intervalo de 100 a 160 mm, es el juego con más yunques de la línea: trece, de 5 en 5 mm, sin extensor, con cuatro arandelas de 0,5 a 3 mm y guías de rodillos.

Llega listo para medir: el juego trae el reloj 2046AB, de graduación 0,01 mm y recorrido de 10 mm, ya con la cubierta de protección 21DZA000 que evita impactos en el manejo.

Intervalo 100 a 160 mm · recorrido de la punta 1,6 mm
Exactitud ±2 µm · repetibilidad 0,5 µm
Reloj 2046AB · graduación 0,01 mm
13 yunques · profundidad 150 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-714-20 dentro de la Serie 511.

El mayor juego de yunques de la línea, de 100 a 160 mm.

Cada yunque corresponde a una sola medida.

Apoyo estable de la punta en agujeros grandes.

Graduación de centésima, recorrido de 10 mm.

Protege el reloj de impactos al manejar el instrumento.

Sin elegir ni armar un reloj aparte.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-714-20.

Trece, de 100 a 160 mm YUNQUES

Uno cada 5 mm, sin necesidad de extensor: la lectura de la medida en el yunque es directa.
Varilla ø12 mm EXTENSIÓN

Opcional, para agujeros más profundos que los 150 mm de profundidad estándar.
2046AB, 0,01 mm RELOJ

Reloj comparador de centésima, recomendado por el catálogo para la Serie 511.
21DZA000 CUBIERTA

Protección del reloj contra impactos inesperados durante el uso del instrumento.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-714-20 es la elección correcta.

Desafío Confusión entre medidas con y sin extensor

En juegos con extensor, cada yunque tiene dos medidas, y es fácil leer la equivocada.

Solución

En el 511-714-20 son trece yunques de una sola medida, sin extensor.

Desafío Agujero grande que pide apoyo firme

En un agujero de más de 100 mm, la punta necesita una guía que asiente sin arrastrar.

Solución

El 511-714-20 trabaja con guías de rodillos.

Desafío Reloj incompatible con el instrumento

No todo reloj sirve en un comparador de diámetro interno, y el error aparece recién después de la compra.

Solución

El 511-714-20 ya viene con el 2046AB, uno de los relojes recomendados por el catálogo.

Desafío Reloj golpeado en el manejo

Al entrar y salir del agujero, el reloj es la parte más expuesta a golpes.

Solución

La cubierta de protección 21DZA000 acompaña al 511-714-20.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 5N o menor
Marca: Mitutoyo
Capacidad: 100-160mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,01mm
Exactitud: ±2µm (comparador, sin el reloj)
Tecnología: Analógico
Repetibilidad: 0,0005mm

Detalles técnicos

Línea: Bore Gage, Serie 511
Recorrido de la punta de contacto: 1,6 mm
Error adyacente: 1 µm (comparador sin el reloj)
Fuerza de la guía: 10 N o menor
Guía de la punta: Guías de rodillos
Profundidad de medición: 150 mm
Punta y yunque: Esfera de carburo (1.350 HV o más en el modelo actual)
Reloj del juego: 2046AB, graduación 0,01 mm, recorrido de 10 mm
Cuerpo del comparador: 511-704
Varillas de extensión: Opcionales, ø12 mm, hasta 750 mm. Solo una a la vez; desde 500 mm, usar el comparador en vertical
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20 (este)	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cuerpo del comparador de diámetro interno 511-704
Reloj 2046AB (graduación 0,01 mm)
Cubierta de protección 21DZA000
13 yunques intercambiables
4 arandelas intercambiables

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuántos yunques tiene el 511-714-20?

Trece, de 100 a 160 mm, de 5 en 5 mm, y cuatro arandelas de 0,5 a 3 mm.

¿El 511-714-20 usa extensor?

No. En este intervalo los trece yunques cubren todo el intervalo sin extensor.

¿Qué reloj trae el 511-714-20?

El 2046AB, de graduación 0,01 mm, con la cubierta de protección 21DZA000.

¿Cuándo elegir el 511-714-20 en lugar del juego con reloj de 0,001 mm?

Cuando la lectura en centésimas atiende la tolerancia del agujero. Para una tolerancia estrecha, el mismo intervalo existe con el reloj 2109AB-10, de 0,001 mm.

¿La exactitud del instrumento incluye el reloj en el 511-714-20?

No. El catálogo declara la exactitud del comparador de diámetro interno solo; el 2046AB suma la suya.

¿Cómo poner a cero el 511-714-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
