Comparador de Diámetro Interno 35-60mm 0,001mm 511-722-20

Comparador de Diámetro Interno 35-60mm 0,001mm 511-722-20 - Mitutoyo Tienda Oficial | Producto Original

Comparador de Diámetro Interno 35-60mm 0,001mm 511-722-20

Name: Comparador de Diámetro Interno 35-60mm 0,001mm 511-722-20
Brand: Mitutoyo
SKU: 511-722-20

SKU: 511-722-20

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

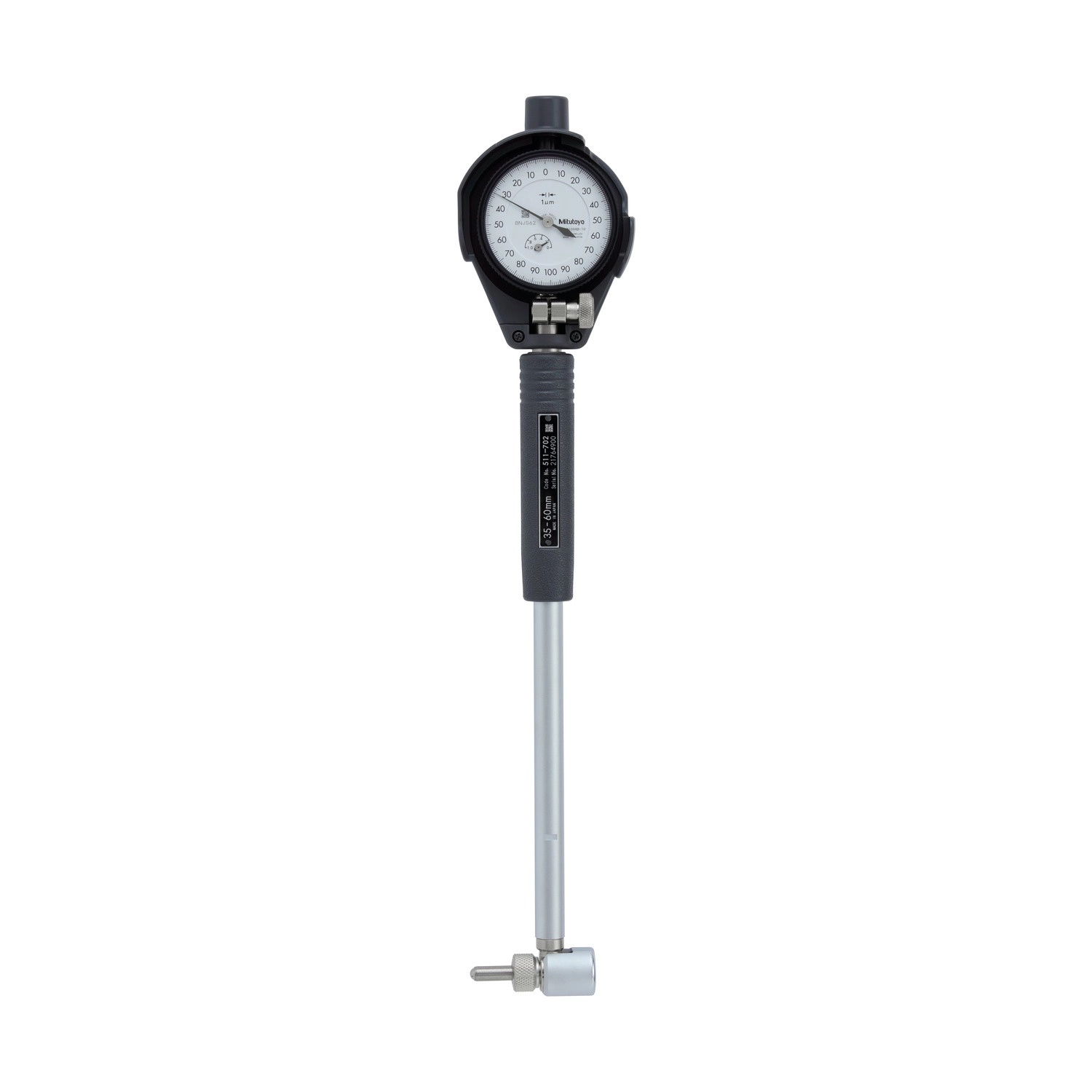

El Comparador de Diámetro Interno Mitutoyo 511-722-20 es el modelo de la línea de 18 a 400 mm, con intervalo de 35 a 60 mm, vendido en juego con el reloj 2109AB-10, de graduación 0,001 mm, y la cubierta de protección.

Para agujeros de 35 a 60 mm usa seis yunques de 5 en 5 mm y cuatro arandelas, de 0,5, 1, 2 y 3 mm, que cierran cualquier medida entre un yunque y el siguiente. Es el último intervalo con guía redonda.

Es el juego para tolerancia estrecha: viene con el reloj 2109AB-10, de graduación 0,001 mm y recorrido de 1 mm, y la cubierta de protección 21DZA000.

Intervalo 35 a 60 mm · recorrido de la punta 1,2 mm
Exactitud ±2 µm · repetibilidad 0,5 µm
Reloj 2109AB-10 · graduación 0,001 mm
6 yunques · profundidad 150 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-722-20 dentro de la Serie 511.

De 35 a 60 mm, grabados con la medida.

Cuatro espesores para el ajuste entre yunques.

Más profundo que el intervalo de 18 a 35 mm.

2109AB-10, graduación de 0,001 mm.

Lee diferencias que el reloj de centésima no muestra.

21DZA000, contra impactos en el manejo.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-722-20.

Arandelas de 0,5, 1, 2 y 3 mm AJUSTE

Sumadas al yunque, cubren los 5 mm que separan un yunque del otro.
Redonda GUÍA

El intervalo de 35 a 60 mm es el último de la línea con guía redonda; por encima la guía es de rodillos.
2109AB-10, 0,001 mm RELOJ

Recorrido de 1 mm, recomendado por el catálogo para la Serie 511.
21DZA000 CUBIERTA

Protege el reloj de milésima, más sensible a los impactos.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-722-20 es la elección correcta.

Desafío Medida entre yunques de 5 mm

Con un salto de 5 mm entre yunques, la medida intermedia necesita ajuste.

Solución

Las cuatro arandelas del 511-722-20, de 0,5 a 3 mm, completan la medida.

Desafío Agujero de 35 a 60 mm muy profundo

Más allá de 150 mm, la medición estándar no alcanza el fondo.

Solución

El 511-722-20 admite varilla de extensión opcional de ø12 mm, de hasta 750 mm.

Desafío Tolerancia de pocos micrómetros

Con reloj de centésima, la tolerancia estrecha queda dentro de una sola división.

Solución

El 511-722-20 viene con el reloj 2109AB-10, de 0,001 mm.

Desafío Reloj sensible sin protección

El reloj de milésima es el más expuesto a golpes al entrar y salir del agujero.

Solución

La cubierta 21DZA000 acompaña al 511-722-20.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 4N o menor
Marca: Mitutoyo
Capacidad: 35-60mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,001mm
Exactitud: ±2µm (comparador, sin el reloj)
Tecnología: Analógico
Repetibilidad: 0,0005mm

Detalles técnicos

Línea: Bore Gage, Serie 511
Recorrido de la punta de contacto: 1,2 mm
Error adyacente: 1 µm (comparador sin el reloj)
Fuerza de la guía: 6 N o menor
Guía de la punta: Guía redonda
Profundidad de medición: 150 mm
Punta y yunque: Esfera de carburo (1.350 HV o más en el modelo actual)
Reloj del juego: 2109AB-10, graduación 0,001 mm, recorrido de 1 mm
Cuerpo del comparador: 511-702
Varillas de extensión: Opcionales, ø12 mm, hasta 750 mm. Solo una a la vez; desde 500 mm, usar el comparador en vertical
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20 (este)	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cuerpo del comparador de diámetro interno 511-702
Reloj 2109AB-10 (graduación 0,001 mm)
Cubierta de protección 21DZA000
6 yunques intercambiables
4 arandelas intercambiables

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué arandelas acompañan al 511-722-20?

Cuatro, de 0,5, 1, 2 y 3 mm, con seis yunques de 35 a 60 mm.

¿Cuál es la profundidad de medición del 511-722-20?

150 mm; con varilla de extensión opcional de ø12 mm, llega a más.

¿Qué reloj trae el 511-722-20?

El 2109AB-10, de graduación 0,001 mm y recorrido de 1 mm, con la cubierta de protección 21DZA000.

¿Cuándo elegir el 511-722-20 en lugar del juego con reloj de 0,01 mm?

Cuando la tolerancia del agujero pide lectura en milésimas. Si la centésima alcanza, el mismo intervalo existe con el reloj 2046AB.

¿Para qué sirve la cubierta del 511-722-20?

Protege el reloj de impactos inesperados al manejar el instrumento, según el catálogo. Está hecha para el comparador de diámetro interno y no sirve en el reloj solo.

¿Cómo poner a cero el 511-722-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
