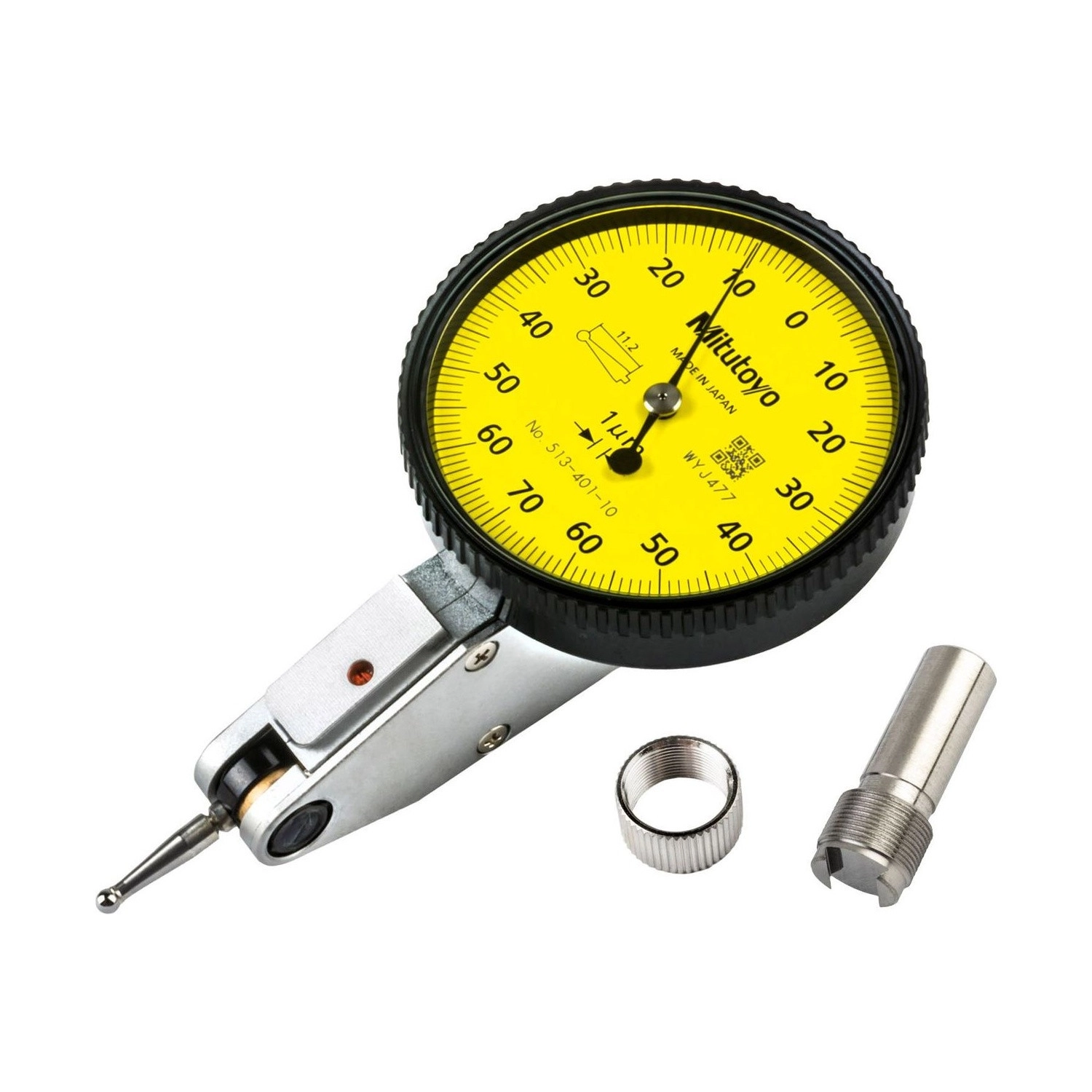

El Reloj Palpador Mitutoyo 513-401-10E es el de graduación más fina de la Serie 513: 0,001 mm por división, en un intervalo de 0,14 mm.

El error de indicación es de 4 µm en el intervalo de medición y de apenas 2 µm en 10 divisiones de escala, con histéresis de 3 µm y repetibilidad de 1 µm. La lectura de la escala es 0-70-0.

Pesa 45 g, tiene fuerza de medición de hasta 0,3 N y cojinetes enjoyados. Es el palpador para cuando la tolerancia está en micrómetros y el acceso a la superficie no permite un comparador de husillo.

Graduación 0,001 mm, la más fina de la serie
Intervalo 0,14 mm · escala 0-70-0
Error 2 µm en 10 divisiones · repetibilidad 1 µm
Cojinetes enjoyados · fuerza hasta 0,3 N · 45 g

Diferenciales

Destacados del producto

Lo que distingue al 513-401-10E dentro de la Serie 513.

Un micrómetro por división: la lectura más fina de la Serie 513.

En tramo corto de escala, que es como suele usarse el palpador.

Un micrómetro de dispersión al repetir la lectura en el mismo punto.

Sensibilidad suficiente para que el mecanismo responda a un micrómetro.

Alcanza la superficie donde el comparador de husillo no entra.

Baja lo suficiente para no desplazar pieza ligera en el dispositivo.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-401-10E.

0,001 mm por división GRADUACIÓN

La más fina de la serie. En palpador eso solo tiene sentido acompañado de cojinetes enjoyados y de error pequeño en tramo corto, que es el caso aquí.
0,14 mm INTERVALO

Corto a propósito: un palpador de un micrómetro por división es instrumento de comparación fina, no de medir desplazamiento.
4 µm en el intervalo, 2 µm en 10 divisiones ERROR DE INDICACIÓN

El número que importa es el segundo. Usando un tramo corto de la escala, que es el uso real en alineación y excentricidad, el error cae a la mitad.
1 µm REPETIBILIDAD

Un micrómetro de dispersión al repetir. Es el límite práctico de lo que entrega un palpador analógico.
0,3 N o menor FUERZA DE MEDICIÓN

Baja lo suficiente para no empujar la pieza durante la lectura, lo que en medición de micrómetros falsearía el resultado.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-401-10E es la elección correcta.

Desafío Excentricidad en el orden del micrómetro

Verificar excentricidad con palpador de 0,01 mm deja el resultado entre dos divisiones, y la decisión se vuelve opinión del operador.

Solución

Con división de 0,001 mm y repetibilidad de 1 µm, el 513-401-10E muestra la excentricidad en la resolución en que está escrita la tolerancia.

Desafío Superficie que el comparador de husillo no alcanza

Cara interna, ranura y rebaje no aceptan un comparador de husillo recto, e improvisar el montaje introduce error mayor que lo que se quiere medir.

Solución

La punta del 513-401-10E es ajustable en 220° y el cuerpo se fija por el vástago o por la cola de milano.

Desafío Pieza ligera que se desplaza en la medición

En pieza pequeña sujeta en prensa ligera o apoyada, la fuerza del instrumento llega a mover el conjunto, y la lectura registra el movimiento y no la pieza.

Solución

La fuerza del 513-401-10E es de 0,3 N o menor, una de las más bajas de la línea en esa resolución.

Desafío Mecanismo que no responde a un micrómetro

Fricción interna alta hace que la aguja solo avance tras un desplazamiento mayor que la propia división, lo que anula la resolución fina.

Solución

Los cojinetes enjoyados del 513-401-10E existen justamente para mantener la fricción por debajo de lo que exige la división de 0,001 mm.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,3N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-0,14mm
Resolución (mm): 0,001mm
Exactitud (mm): ±0,003mm
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Horizontal
Histéresis: 0,003mm
Repetibilidad: 0,001mm

Detalles técnicos

Lectura de la escala: 0-70-0
Error de indicación: 4 µm en el intervalo de medición; 2 µm en 10 divisiones de escala
Peso: 45 g
Nombre de fábrica: Dial Test Indicator, Serie 513, Pocket Type
Código del juego: Básico (sufijo E). El juego completo de la misma capacidad, de sufijo T, agrega las varillas de fijación
Cojinetes: Rubí, para alta sensibilidad y exactitud de medición
Montaje: Por el vástago o por el cuerpo del instrumento, fijado en el encastre cola de milano
Dirección de medición: Reversible
Ajuste de la punta: Punta ajustable en 220°
Visor y escala: Totalmente ajustables
Sellado del visor: Sellado con anillo elástico, contra entrada de agua y aceite
Temperatura de uso: 0 °C a 40 °C
Documento de referencia: Catálogo general Mitutoyo p2019, sección Palpadores, y el Manual del Usuario de la Serie 513

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E (este)	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T	Completo	.01"	.0001"

Artículos incluidos

Reloj palpador 513-401-10E, intervalo 0,14 mm
Punta de contacto de carburo ø2 mm
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El 513-401-10E es el palpador de mayor resolución de la Serie 513?

Sí, con 0,001 mm por división. Los modelos siguientes de la serie son de 0,002 mm, como el 513-405-10E y el 513-425-10E, y después los de 0,01 mm.

¿Qué significa el sufijo E en el 513-401-10E?

Identifica el juego básico. El juego completo de la misma capacidad lleva el sufijo T y agrega las varillas de fijación.

¿Por qué el 513-401-10E tiene dos valores de error?

Porque el error depende del tramo de escala usado: 4 µm considerando el intervalo de medición entero y 2 µm en 10 divisiones. En uso típico de palpador, el segundo es el que vale.

¿Cuál es el intervalo del 513-401-10E?

0,14 mm, con lectura de la escala 0-70-0. Es el menor intervalo de la serie, lo que es coherente con la graduación de un micrómetro.

¿Por qué la lectura del 513-401-10E cambia cuando la punta no queda perpendicular?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo manda multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°. El ejemplo del propio manual: lectura de 0,05 mm a 30° equivale a 0,043 mm reales.

¿La punta del 513-401-10E se puede cambiar?

Sí. Acompaña la punta de carburo de ø2 mm, y el catálogo Mitutoyo ofrece puntas de largo y material distintos para la serie, incluida la esférica de rubí.
