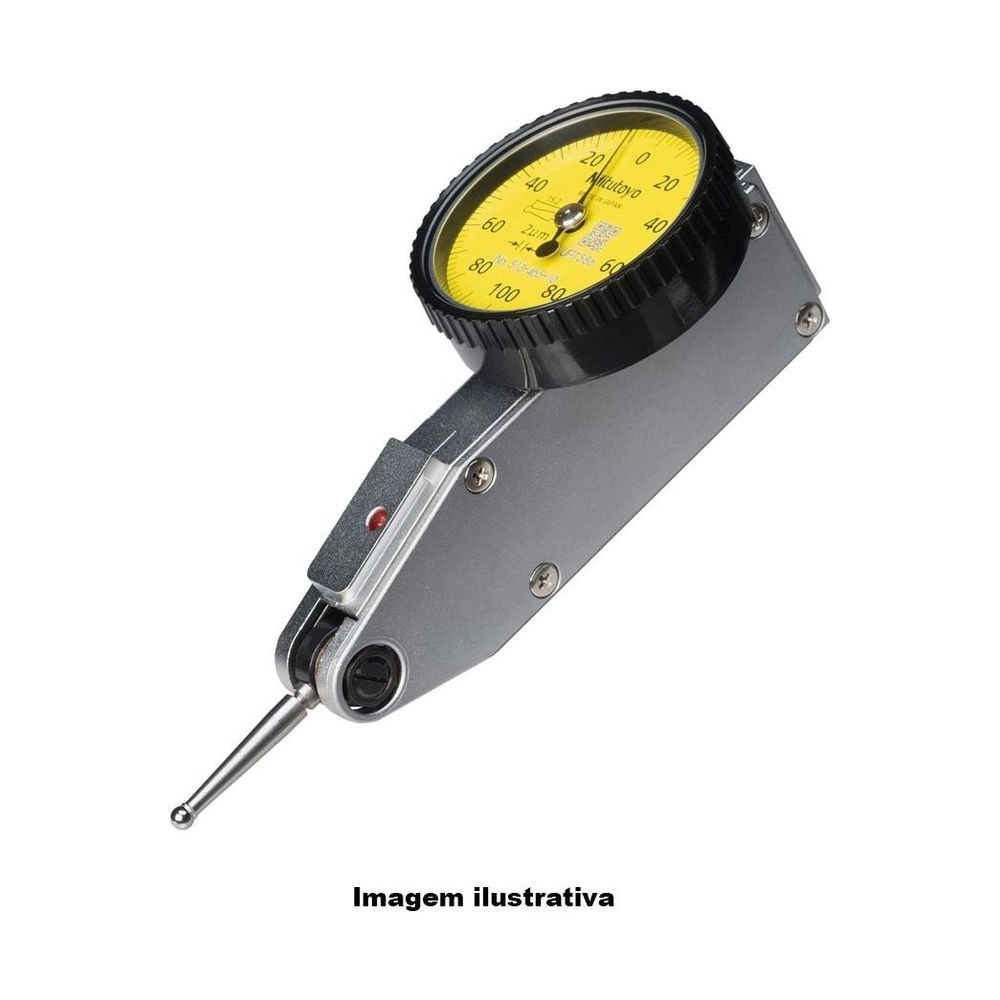

Reloj Comparador Serie 513 - Modelo Horizontal - 513-466-10E

Name: Reloj Comparador Serie 513 - Modelo Horizontal - 513-466-10E
Brand: Mitutoyo
SKU: 513-466-10E

SKU: 513-466-10E

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Reloj Palpador Mitutoyo 513-466-10E es el horizontal del intervalo de 0,5 mm con graduación de 0,01 mm.

Trae los mejores números del intervalo: error de indicación de 6 µm en el intervalo de medición, 5 µm en 10 divisiones, histéresis de 4 µm y repetibilidad de 3 µm, los mismos del 513-424-10E vertical. El peso es de 41 g, cuatro gramos menos.

El cuerpo horizontal cambia dónde entra el instrumento y hacia dónde apunta la carátula. Es el formato para medir dentro de alojamiento, entre paredes próximas y bajo la pieza, sin girar el reloj de espaldas a quien lee.

Cuerpo horizontal · 41 g
Intervalo 0,5 mm · graduación 0,01 mm
Error 6 µm en el intervalo · histéresis 4 µm
Escala 0-25-0 · fuerza hasta 0,3 N

Diferenciales

Destacados del producto

Lo que distingue al 513-466-10E dentro de la Serie 513.

El formato que entra en alojamiento y entre paredes, en el intervalo de uso general.

Cuatro gramos menos que el vertical de igual intervalo.

El mejor del intervalo de 0,5 mm, igual al del vertical.

La lectura cambia poco entre subir y bajar en el mismo punto.

Tres micrómetros al repetir en el mismo punto.

El ajuste de la punta se suma al formato horizontal del cuerpo.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-466-10E.

Horizontal FORMATO DEL CUERPO

Es el motivo de que exista el código. Donde el cuerpo vertical toca antes de que la punta llegue a la superficie, el horizontal ocupa el espacio en otra dirección y la carátula sigue visible.
6 µm en el intervalo, 5 µm en 10 divisiones ERROR DE INDICACIÓN

Los mismos números del 513-424-10E vertical. El formato de cuerpo no cuesta exactitud.
41 g PESO

Cuatro gramos menos que el vertical. En brazo articulado, menos masa es menos oscilación llegando a la lectura.
0,5 mm INTERVALO

Con graduación de 0,01 mm en la escala 0-25-0, la configuración de uso general de la serie.
0,3 N o menor FUERZA DE MEDICIÓN

La fuerza estándar de la línea, la misma del modelo vertical.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-466-10E es la elección correcta.

Desafío Medir bajo la pieza o dentro del rebaje

El cuerpo vertical del palpador ocupa espacio al frente, y en medición interna toca antes de que la punta alcance la superficie.

Solución

El 513-466-10E tiene cuerpo horizontal, que entra donde el vertical no entra, manteniendo los mismos 6 µm de error en el intervalo.

Desafío Leer la escala de costado

Girar el instrumento para que quepa deja la carátula fuera del campo visual, y la lectura sale con error de paralaje.

Solución

En el horizontal del 513-466-10E la carátula queda en el plano del cuerpo, así que el mismo montaje ya deja la escala de frente.

Desafío Oscilación del brazo en la lectura

Palpador en la punta de un brazo articulado se balancea con él, y en centésimas el balanceo aparece en la escala.

Solución

Con 41 g, el 513-466-10E es el más ligero del intervalo de 0,5 mm en esta tienda.

Desafío Cambiar de formato y perder exactitud

En varias líneas el modelo de cuerpo alternativo viene con error mayor, y el cambio de formato cobra en metrología.

Solución

Aquí no: error de intervalo, error en 10 divisiones, histéresis, repetibilidad y fuerza son iguales a los del 513-424-10E.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,3N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-0,5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,005mm
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Horizontal
Histéresis: 0,004mm
Repetibilidad: 0,003mm

Detalles técnicos

Formato del cuerpo: Horizontal. El equivalente vertical de igual intervalo es el 513-424-10E
Lectura de la escala: 0-25-0
Error de indicación: 6 µm en el intervalo de medición; 5 µm en 10 divisiones de escala
Peso: 41 g, contra 45 g del modelo vertical
Nombre de fábrica: Dial Test Indicator, Serie 513, Pocket Type
Código del juego: Básico (sufijo E). El juego completo de la misma capacidad, de sufijo T, agrega las varillas de fijación
Cojinetes: Rubí, para alta sensibilidad y exactitud de medición
Montaje: Por el vástago o por el cuerpo del instrumento, fijado en el encastre cola de milano
Dirección de medición: Reversible
Ajuste de la punta: Punta ajustable en 220°
Visor y escala: Totalmente ajustables
Sellado del visor: Sellado con anillo elástico, contra entrada de agua y aceite
Temperatura de uso: 0 °C a 40 °C
Documento de referencia: Catálogo general Mitutoyo p2019, sección Palpadores, y el Manual del Usuario de la Serie 513

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E (este)	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T	Completo	.01"	.0001"

Artículos incluidos

Reloj palpador 513-466-10E, intervalo 0,5 mm
Punta de contacto de carburo ø2 mm
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El 513-466-10E mide distinto del 513-424-10E?

No. Intervalo de 0,5 mm, graduación de 0,01 mm, escala 0-25-0, error de 6 µm en el intervalo y 5 µm en 10 divisiones, histéresis de 4 µm y repetibilidad de 3 µm son iguales. Lo que cambia es el cuerpo, horizontal aquí, y el peso, 41 g contra 45 g.

¿Cuándo elegir el 513-466-10E horizontal en vez de uno vertical?

Cuando el espacio del montaje no acepta el cuerpo delante de la punta: alojamiento, hueco entre paredes y medición bajo la pieza. Fuera de eso, ambos entregan la misma medición.

¿Cuál es el intervalo y la graduación del 513-466-10E?

0,5 mm de intervalo con 0,01 mm por división, en la lectura de escala 0-25-0.

¿Cuánto pesa el 513-466-10E?

41 g. Es el número de la tabla del catálogo que separa los modelos horizontales de los verticales de igual intervalo, que pesan 45 g.

¿Por qué la lectura del 513-466-10E cambia cuando la punta no queda perpendicular?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo manda multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°. El ejemplo del propio manual: lectura de 0,05 mm a 30° equivale a 0,043 mm reales.

¿El visor del 513-466-10E está sellado?

Sí, sellado con anillo elástico contra entrada de agua y aceite, como toda la Serie 513. Eso protege la carátula en el banco, pero no sustituye la limpieza de la punta y de la superficie antes de medir.
