Name: Reloj Comparador 0.8mm 0.01mm Punta de Rubí 513-474-10E
Brand: Mitutoyo
SKU: 513-474-10E

SKU: 513-474-10E

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

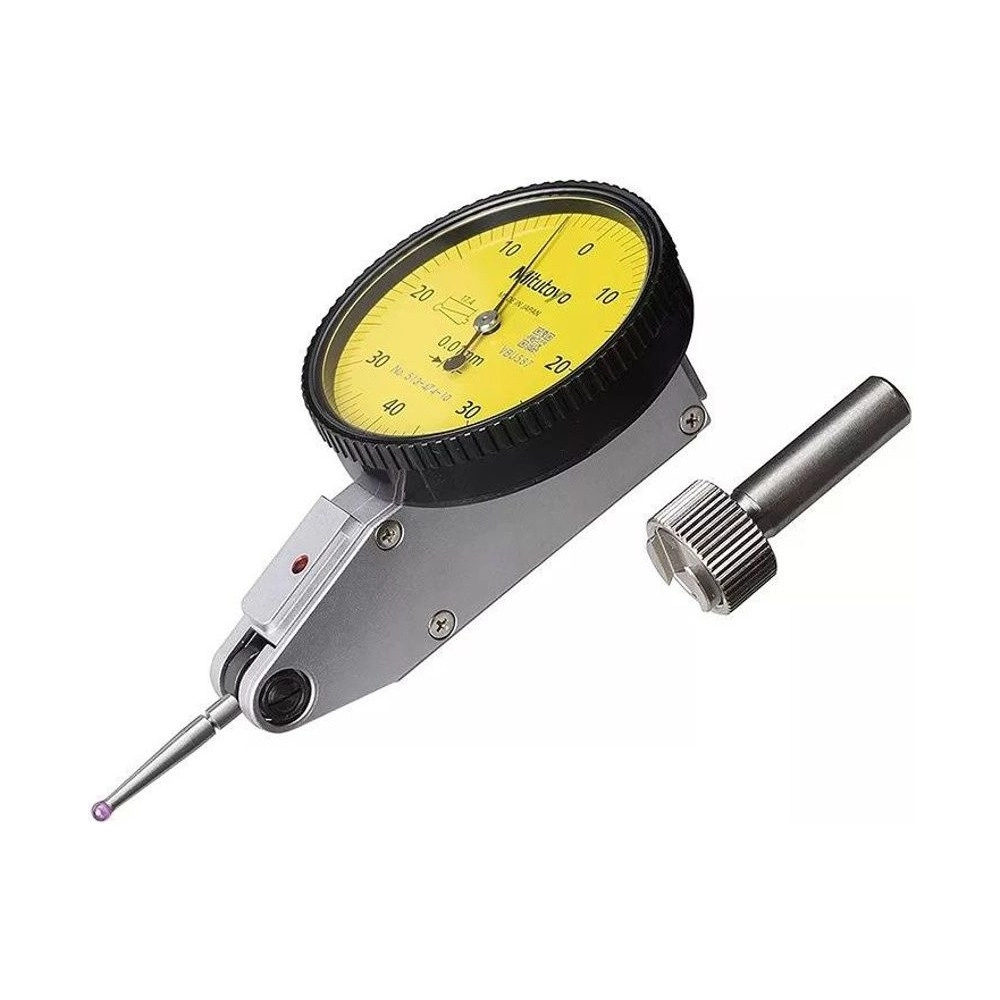

El Reloj Palpador Mitutoyo 513-474-10E es la versión con punta de rubí del intervalo de 0,8 mm de la Serie 513. Trae el mismo intervalo de 0,8 mm y la misma resolución de 0,01 mm del modelo estándar, con la esfera de contacto de ø2 mm en rubí en lugar del carburo.

El error máximo permitido en el intervalo es de 8 µm, con 5 µm en diez divisiones, 6 µm en media vuelta, histéresis de 3 µm y repetibilidad de 3 µm. Escala 0-40-0 y fuerza de medición de 0,01 a 0,3 N.

El rubí es lo que distingue a este modelo: es más duro que el carburo y no es magnético, lo que importa cuando la punta recorre muchas piezas o toca material que retiene viruta. El sufijo E indica juego básico, en caja con el vástago de ø8 mm y la punta.

Intervalo 0,8 mm · resolución 0,01 mm
Error en el intervalo 8 µm · repetibilidad 3 µm
Punta de rubí ø2 mm · pieza 21CZA201
Escala 0-40-0 · fuerza de 0,01 a 0,3 N

Diferenciales

Destacados del producto

Lo que distingue al 513-474-10E dentro de la Serie 513.

Pieza 21CZA201. El catálogo la describe como suministrada en lugar de la punta de carburo del mismo diámetro.

El rubí no atrae viruta, lo que cambia el resultado en pieza mecanizada y en ambiente con viruta fina.

La misma exactitud del modelo con punta de carburo: el rubí cambia el contacto, no la medición.

Tres micrómetros de dispersión midiendo el mismo punto repetidas veces.

La misma libertad de montaje del resto de la familia.

Anillo elástico en el bisel contra entrada de agua y aceite.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-474-10E.

Esfera ø2 mm, pieza 21CZA201 PUNTA DE RUBÍ

La única diferencia de especificación respecto del 513-404-10E. El rubí resiste mejor el desgaste por fricción y no retiene viruta.
0,8 mm de recorrido INTERVALO

El mismo del modelo estándar, en la escala 0-40-0 que lo cubre en una vuelta de la aguja.
0,01 mm por división RESOLUCIÓN

Una centésima de milímetro por división, lectura directa en la carátula.
8 µm en el intervalo ERROR MÁXIMO

Con 5 µm en diez divisiones y 6 µm en media vuelta, según el datasheet de Mitutoyo.
0,01 a 0,3 N FUERZA DE MEDICIÓN

Estándar de la Serie 513, para no desplazar la pieza durante la lectura.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-474-10E es la elección correcta.

Desafío Punta desgastándose rápido en uso repetitivo

Cuando el palpador recorre cientos de piezas por turno, la esfera de carburo se desgasta, y el desgaste entra en la lectura sin avisar.

Solución

La esfera de rubí del 513-474-10E es más dura que el carburo, lo que extiende el intervalo entre reposiciones en ese tipo de uso.

Desafío Viruta pegándose a la punta de contacto

En pieza recién mecanizada y en ambiente con viruta fina, la partícula magnética se adhiere a la esfera y desplaza la lectura, muchas veces sin que el operador lo note.

Solución

El rubí no es magnético, así que la punta del 513-474-10E no atrae viruta.

Desafío Cambiar de instrumento solo por la punta

Quien ya usa el modelo estándar y necesita punta de rubí suele creer que cambia de intervalo o de exactitud al mismo tiempo.

Solución

No cambia: el 513-474-10E tiene el mismo intervalo de 0,8 mm, la misma resolución de 0,01 mm y el mismo error de 8 µm del 513-404-10E.

Desafío Llegar a la superficie en ángulo difícil

En ranura y cara interna la punta no queda perpendicular, y forzar el montaje introduce error.

Solución

La punta es ajustable en 220° y el instrumento se sujeta por el vástago o por el cuerpo, en la cola de milano.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,3N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-0,8mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,008mm
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Horizontal
Histéresis: 0,003mm
Repetibilidad: 0,003mm
Lectura de la escala: 0-40-0

Detalles técnicos

Punta de contacto: Rubí ø2 mm, pieza 21CZA201
Masa: 45 g
Longitud L1 / L2: 20,9 mm / 17,4 mm
Nombre de fábrica: Dial Test Indicator, Series 513: Horizontal Type, Ruby contact point
Código del juego: Básico (sufijo E). El juego completo del mismo intervalo lleva el sufijo T
Error en 10 divisiones de escala: 5 µm
Error en media vuelta de la aguja: 6 µm
Rosca de la punta de contacto: M1,7 × 0,35
Cojinetes: Enjoyados, para alta sensibilidad y exactitud de medición
Montaje: Por el vástago o por el cuerpo del instrumento, fijado en la cola de milano
Dirección de medición: Reversible
Ajuste de la punta: Punta ajustable en 220°
Sellado del cristal: Sellado con anillo elástico, contra entrada de agua y aceite
Temperatura de uso: 0 °C a 40 °C
Humedad relativa: 30 % a 70 %, sin condensación

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E (este)	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T	Completo	.01"	.0001"

Artículos incluidos

Reloj palpador 513-474-10E, intervalo 0,8 mm
Vástago cilíndrico ø8 mm
Punta de contacto de rubí ø2 mm (pieza 21CZA201)
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuándo conviene usar la punta de rubí del 513-474-10E en lugar del carburo?

Cuando pesan el desgaste o el magnetismo: uso repetitivo con muchas piezas por turno, y medición en pieza recién mecanizada, donde la viruta fina se adhiere a la esfera de carburo. Fuera de eso, el 513-404-10E entrega la misma exactitud con punta de carburo y cuesta menos.

¿La punta de rubí cambia la exactitud del 513-474-10E?

No. El error máximo en el intervalo es de 8 µm, la repetibilidad es de 3 µm y la histéresis es de 3 µm, los mismos números del modelo con punta de carburo del mismo intervalo. Lo que cambia la punta de rubí es la resistencia al desgaste y el comportamiento frente a la viruta.

¿Por qué la lectura del 513-474-10E debe corregirse cuando la punta está inclinada?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo indica multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°. El ejemplo del propio manual: lectura de 0,05 mm a 30° equivale a 0,043 mm reales.

¿Cómo fijar correctamente el 513-474-10E?

Por la cola de milano, de forma rígida. El manual advierte que una fijación floja causa vibración en la punta de contacto y error de medición, y eso vale incluso cuando el instrumento está en un soporte. El 513-474-10E puede montarse por el vástago o por el cuerpo.

¿Puedo cambiar la punta de contacto del 513-474-10E por cualquier otra?

No. La longitud de la punta es específica de cada modelo de palpador, y usar una longitud distinta introduce error significativo. Después de cualquier reposición, el manual recomienda verificar la exactitud del instrumento. Una punta con vástago de diámetro menor a 1 mm aumenta aún más el margen de error.

¿Cómo limpiar el cristal del 513-474-10E?

Con paño seco o humedecido en detergente neutro. El manual es explícito: otras soluciones pueden dañar el cristal, incluso causar grietas. El cristal está sellado con anillo elástico contra agua y aceite, pero eso no sustituye el cuidado en la limpieza.

¿El 513-474-10E tiene salida de datos?

No. Es un palpador analógico, de lectura en la carátula. Mitutoyo tiene palpadores digitales en otra línea, pero en la Serie 513 la lectura es siempre en el reloj.
