Reloj Comparador Punta de Metal Duro 0.8 mm / 0.01 mm - 513-464-10E

Name: Reloj Comparador Punta de Metal Duro 0.8 mm / 0.01 mm - 513-464-10E
Brand: Mitutoyo
SKU: 513-464-10E

SKU: 513-464-10E

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

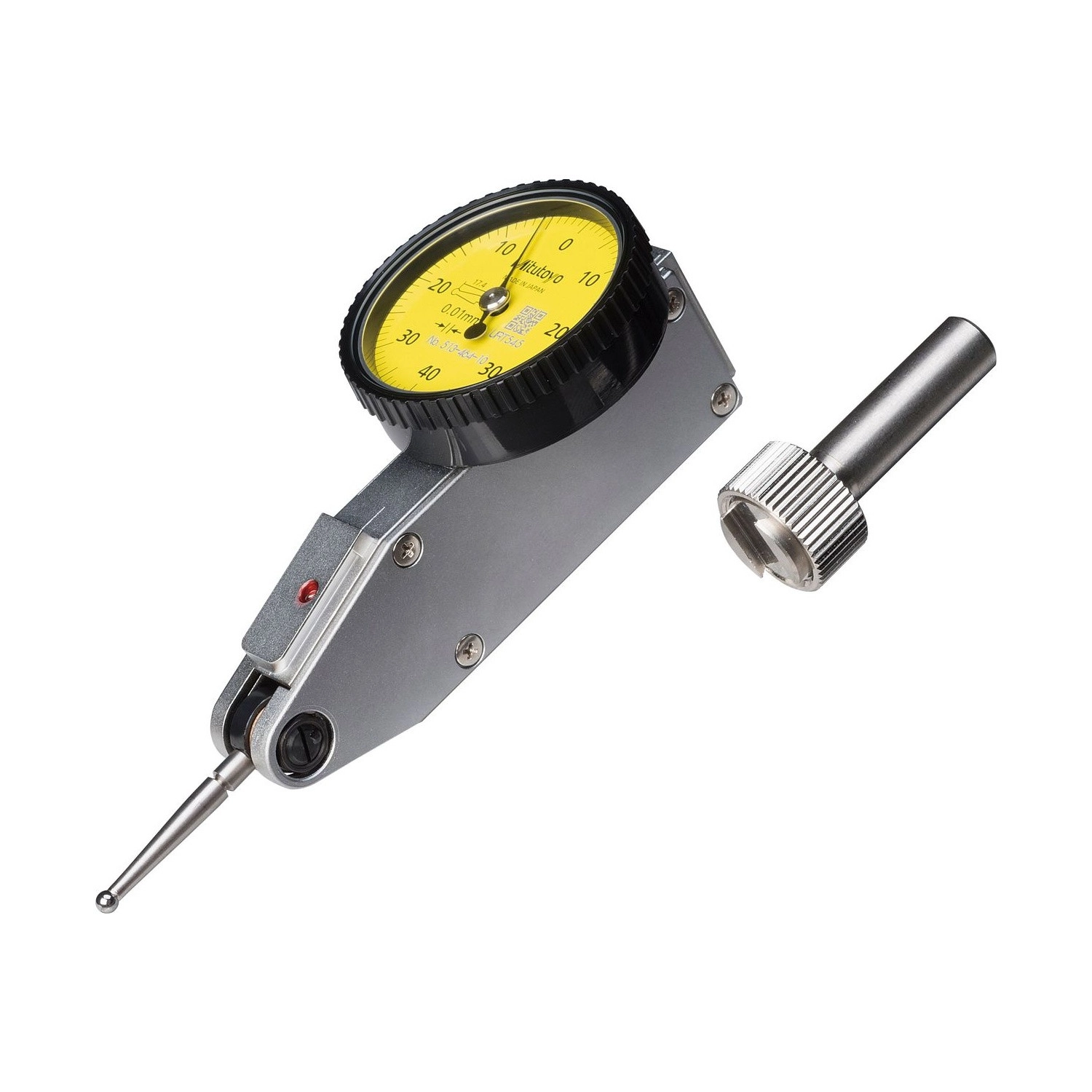

El Reloj Palpador Mitutoyo 513-464-10E es la versión de cuerpo compacto del intervalo de 0,8 mm de la Serie 513. Mitutoyo lo clasifica como Horizontal, Compact, y pesa 41 g contra los 45 g del modelo estándar del mismo intervalo.

La medición es la misma: intervalo de 0,8 mm, resolución de 0,01 mm, error máximo de 8 µm en el intervalo, 5 µm en diez divisiones, 6 µm en media vuelta, histéresis y repetibilidad de 3 µm. Escala 0-40-0 y fuerza de 0,01 a 0,3 N.

La punta es de carburo de ø2 mm, pieza 103006, con rosca M1,7 × 0,35. Mantiene los cojinetes enjoyados, la punta ajustable en 220°, la dirección de medición reversible y el cristal sellado con anillo elástico. Sufijo E: juego básico, en caja con el vástago de ø8 mm y la punta.

Intervalo 0,8 mm · resolución 0,01 mm
Error en el intervalo 8 µm · repetibilidad 3 µm
Cuerpo compacto · 41 g contra 45 g del estándar
Escala 0-40-0 · fuerza de 0,01 a 0,3 N

Diferenciales

Destacados del producto

Lo que distingue al 513-464-10E dentro de la Serie 513.

Clasificado por Mitutoyo como Horizontal, Compact, una línea propia dentro de la familia.

Cuatro gramos más liviano que el modelo estándar del mismo intervalo, que pesa 45 g.

El cuerpo cambia, la medición no: la misma exactitud del estándar y del modelo con rubí.

Tres micrómetros de dispersión en el mismo punto, como en el resto de la familia.

Esfera de ø2 mm, pieza 103006, rosca M1,7 × 0,35, reemplazable.

Anillo elástico en el bisel contra entrada de agua y aceite en la carátula.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-464-10E.

Horizontal, Compact CUERPO COMPACTO

Clasificación del propio catálogo Mitutoyo, con tabla de tipo y de dimensiones separada de la del cuerpo estándar.
41 g MASA

Contra 45 g del 513-404-10E. Menos masa colgada importa en soporte de brazo largo, donde el peso del instrumento flexiona el montaje.
0,8 mm de recorrido INTERVALO

El mismo del estándar, en la escala 0-40-0 que cubre el intervalo en una vuelta.
8 µm en el intervalo ERROR MÁXIMO

Con 5 µm en diez divisiones y 6 µm en media vuelta, según el datasheet de Mitutoyo.
Carburo ø2 mm PUNTA DE CONTACTO

Pieza 103006. La versión con rubí del mismo intervalo es el 513-474-10E, de cuerpo estándar.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-464-10E es la elección correcta.

Desafío Espacio ajustado entre la pieza y el dispositivo

En montaje dentro de plantilla, entre mordazas o cerca del husillo, el cuerpo del palpador choca antes de que la punta llegue a donde debe.

Solución

El 513-464-10E es la versión de cuerpo compacto de la familia, clasificada así por la propia Mitutoyo, sin renunciar al intervalo de 0,8 mm.

Desafío Soporte de brazo largo flexionando con el peso

Cuanto más lejos del punto de fijación, más el peso del instrumento dobla el brazo del soporte, y la lectura sale desplazada de forma constante.

Solución

Con 41 g, el 513-464-10E es más liviano que los 45 g del modelo estándar del mismo intervalo.

Desafío Creer que el cuerpo menor cuesta exactitud

Es común suponer que la versión compacta mide peor, y elegir el cuerpo grande por precaución aun sin espacio para él.

Solución

No cuesta: error de 8 µm en el intervalo, histéresis de 3 µm y repetibilidad de 3 µm, los mismos números del 513-404-10E.

Desafío Llegar a la superficie en ángulo difícil

En ranura y cara interna la punta no queda perpendicular, y forzar el montaje introduce error.

Solución

La punta es ajustable en 220° y la fijación puede ser por el vástago o por el cuerpo, en la cola de milano.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,3N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-0,8mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,008mm
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Horizontal
Histéresis: 0,003mm
Repetibilidad: 0,003mm
Lectura de la escala: 0-40-0

Detalles técnicos

Tipo de cuerpo: Compacto (Horizontal, Compact, en el catálogo Mitutoyo)
Punta de contacto: Carburo ø2 mm, pieza 103006
Masa: 41 g
Longitud L1 / L2: 20,9 mm / 17,4 mm
Nombre de fábrica: Dial Test Indicator, Series 513: Horizontal, Compact
Código del juego: Básico (sufijo E). El juego completo del mismo intervalo lleva el sufijo T
Error en 10 divisiones de escala: 5 µm
Error en media vuelta de la aguja: 6 µm
Rosca de la punta de contacto: M1,7 × 0,35
Cojinetes: Enjoyados, para alta sensibilidad y exactitud de medición
Montaje: Por el vástago o por el cuerpo del instrumento, fijado en la cola de milano
Dirección de medición: Reversible
Ajuste de la punta: Punta ajustable en 220°
Sellado del cristal: Sellado con anillo elástico, contra entrada de agua y aceite
Temperatura de uso: 0 °C a 40 °C
Humedad relativa: 30 % a 70 %, sin condensación

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E (este)	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T	Completo	.01"	.0001"

Artículos incluidos

Reloj palpador 513-464-10E, intervalo 0,8 mm
Vástago cilíndrico ø8 mm
Punta de contacto de carburo ø2 mm (pieza 103006)
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué cambia entre el 513-464-10E y el 513-404-10E?

El cuerpo. Mitutoyo clasifica el 513-464-10E como Horizontal, Compact y el 513-404-10E como Horizontal Type. El compacto pesa 41 g contra 45 g. Intervalo de 0,8 mm, resolución de 0,01 mm, error de 8 µm en el intervalo, histéresis y repetibilidad de 3 µm son iguales en los dos.

¿El cuerpo compacto del 513-464-10E reduce el intervalo de medición?

No. El intervalo es de 0,8 mm, el mismo del modelo estándar de la familia, con la escala 0-40-0 cubriéndolo en una vuelta de la aguja.

¿Por qué la lectura del 513-464-10E debe corregirse cuando la punta está inclinada?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo indica multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°. El ejemplo del propio manual: lectura de 0,05 mm a 30° equivale a 0,043 mm reales.

¿Cómo fijar correctamente el 513-464-10E?

Por la cola de milano, de forma rígida. El manual advierte que una fijación floja causa vibración en la punta de contacto y error de medición, y eso vale incluso cuando el instrumento está en un soporte. El 513-464-10E puede montarse por el vástago o por el cuerpo.

¿Puedo cambiar la punta de contacto del 513-464-10E por cualquier otra?

No. La longitud de la punta es específica de cada modelo de palpador, y usar una longitud distinta introduce error significativo. Después de cualquier reposición, el manual recomienda verificar la exactitud del instrumento. Una punta con vástago de diámetro menor a 1 mm aumenta aún más el margen de error.

¿Cómo limpiar el cristal del 513-464-10E?

Con paño seco o humedecido en detergente neutro. El manual es explícito: otras soluciones pueden dañar el cristal, incluso causar grietas. El cristal está sellado con anillo elástico contra agua y aceite, pero eso no sustituye el cuidado en la limpieza.

¿El 513-464-10E tiene salida de datos?

No. Es un palpador analógico, de lectura en la carátula. Mitutoyo tiene palpadores digitales en otra línea, pero en la Serie 513 la lectura es siempre en el reloj.
