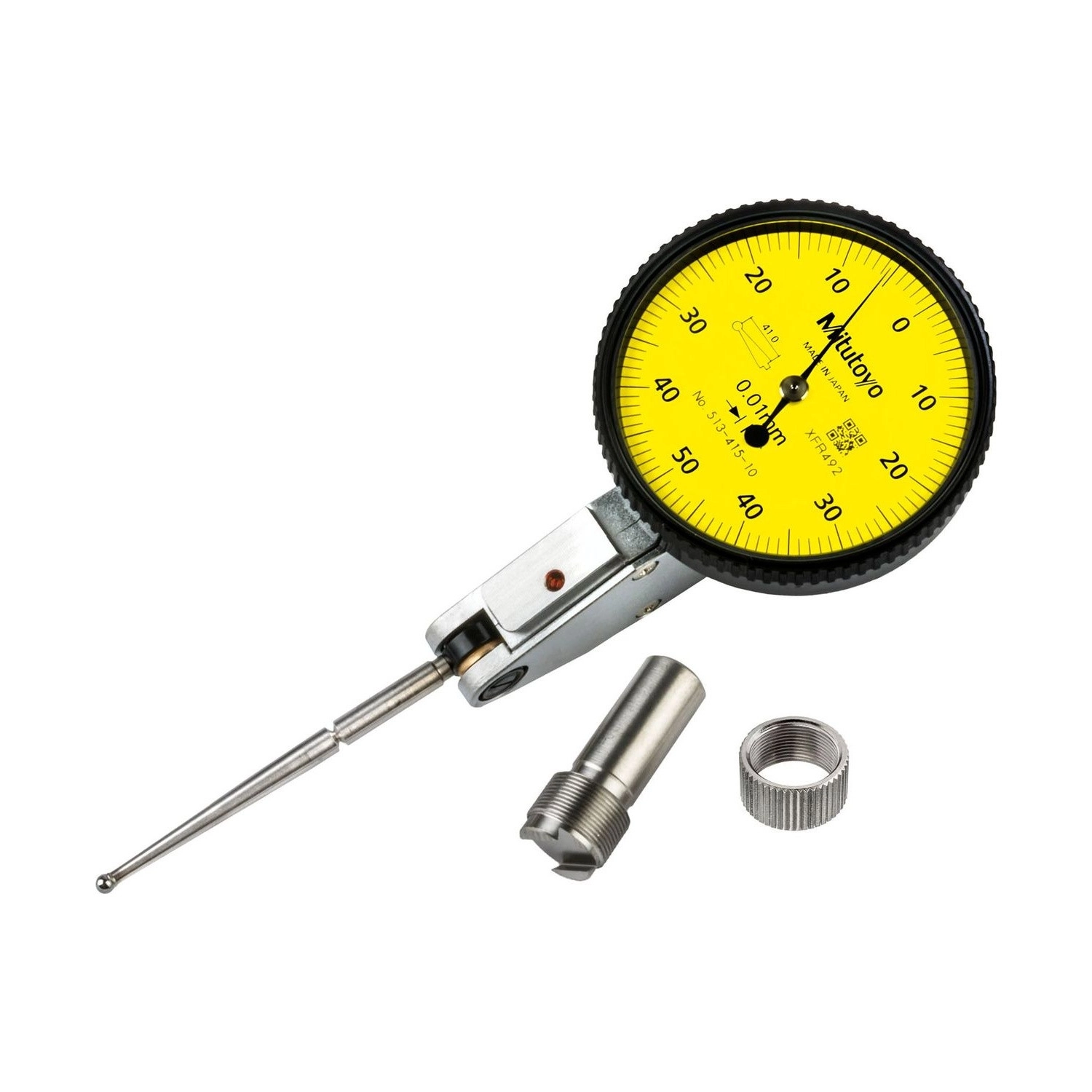

Reloj Comparador 1 mm 0.01 mm Punta de Metal Duro 513-415-10E

Name: Reloj Comparador 1 mm 0.01 mm Punta de Metal Duro 513-415-10E
Brand: Mitutoyo
SKU: 513-415-10E
Price: 424596.35 ARS
Availability: OutOfStock

SKU: 513-415-10E

Mejor Oferta

AR$ 424.596,35

Opciones de pago en cuotas disponibles en el checkout a través de Mercado Pago

Precio sin impuestos: AR$ 350.906,07

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Ingrese su código postal para encontrar el mejor precio y el mejor envío en su región

No sé mi código postal Introduce un código postal válido

Sobre el producto

El Reloj Palpador Mitutoyo 513-415-10E reúne dos cosas que rara vez vienen juntas: 1 mm de intervalo y fuerza de medición de apenas 0,2 N.

La graduación es de 0,01 mm en la escala 0-50-0, con error de indicación de 10 µm en el intervalo y 5 µm en 10 divisiones, histéresis de 5 µm y repetibilidad de 3 µm.

Pesa 45 g. Es el palpador para pieza blanda o suelta que exige, al mismo tiempo, intervalo de un milímetro entero: combinación que el modelo de 0,5 mm con fuerza baja no cubre.

Intervalo 1 mm con fuerza de apenas 0,2 N
Graduación 0,01 mm · escala 0-50-0
Error 10 µm en el intervalo · 5 µm en 10 divisiones
Histéresis 5 µm · repetibilidad 3 µm · 45 g

Diferenciales

Destacados del producto

Lo que distingue al 513-415-10E dentro de la Serie 513.

El mayor intervalo métrico de la línea entre los de fuerza reducida.

Cincuenta divisiones de 0,01 mm a cada lado del cero.

En tramo corto, el mismo de los modelos de intervalo menor.

Tres micrómetros al repetir la lectura en el mismo punto.

Fricción baja, que es lo que viabiliza los 0,2 N de fuerza.

Alcanza la superficie sin forzar el montaje.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-415-10E.

1 mm a 0,2 N INTERVALO CON FUERZA BAJA

La combinación es lo que define este código. El otro modelo de 0,2 N de la línea, el 513-414-10E, cubre solo 0,5 mm.
0,01 mm por división GRADUACIÓN

Centésima por división en la escala 0-50-0, que es la lectura corriente del control dimensional.
10 µm en el intervalo, 5 µm en 10 divisiones ERROR DE INDICACIÓN

El número de intervalo acompaña el recorrido de 1 mm y la fuerza reducida. En tramo corto, que es el uso real, queda en 5 µm.
3 µm REPETIBILIDAD

Con histéresis de 5 µm entre subir y bajar en el mismo punto.
45 g PESO

Cuerpo vertical estándar de la serie.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-415-10E es la elección correcta.

Desafío Pieza blanda con desviación de milímetro

Material que cede bajo la punta y a la vez presenta desviación grande deja al operador entre el instrumento de fuerza baja, que tiene poco intervalo, y el de intervalo grande, que deforma la pieza.

Solución

El 513-415-10E resuelve ambos: 1 mm de intervalo con fuerza de 0,2 N.

Desafío Intervalo corto en pieza aún desalineada

El palpador de 0,5 mm sale de la escala antes del primer ajuste en pieza que llegó torcida al dispositivo.

Solución

Con 1 mm, el 513-415-10E acompaña desde el desalineamiento inicial.

Desafío Pieza apoyada que resbala en la medición

Sin fijación, la pieza se mueve cuando la punta toca, y la lectura mezcla medida y desplazamiento.

Solución

La fuerza de 0,2 N del 513-415-10E es la mitad de la que practican los modelos comunes de la serie.

Desafío No saber cuál de los dos de 0,2 N usar

La tienda tiene dos palpadores de fuerza reducida, y elegir por precio lleva a descubrir después que el intervalo no sirve.

Solución

La regla es el intervalo: 0,5 mm es el 513-414-10E; 1 mm es el 513-415-10E. Exactitud y graduación son iguales en ambos.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,2N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-1mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,01mm
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Horizontal
Histéresis: 0,005mm
Repetibilidad: 0,003mm

Detalles técnicos

Lectura de la escala: 0-50-0
Error de indicación: 10 µm en el intervalo de medición; 5 µm en 10 divisiones de escala
Peso: 45 g
Comparación de fuerza en la línea: 0,2 N o menor, la más baja de la línea junto con el 513-414-10E
Nombre de fábrica: Dial Test Indicator, Serie 513, Pocket Type
Código del juego: Básico (sufijo E). El juego completo de la misma capacidad, de sufijo T, agrega las varillas de fijación
Cojinetes: Rubí, para alta sensibilidad y exactitud de medición
Montaje: Por el vástago o por el cuerpo del instrumento, fijado en el encastre cola de milano
Dirección de medición: Reversible
Ajuste de la punta: Punta ajustable en 220°
Visor y escala: Totalmente ajustables
Sellado del visor: Sellado con anillo elástico, contra entrada de agua y aceite
Temperatura de uso: 0 °C a 40 °C
Documento de referencia: Catálogo general Mitutoyo p2019, sección Palpadores, y el Manual del Usuario de la Serie 513

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E (este)	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T	Completo	.01"	.0001"

Artículos incluidos

Reloj palpador 513-415-10E, intervalo 1 mm
Punta de contacto de carburo ø2 mm
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 513-415-10E y el 513-414-10E?

El intervalo. El 513-414-10E mide 0,5 mm y el 513-415-10E mide 1 mm. Graduación de 0,01 mm, fuerza de 0,2 N, error de 10 µm en el intervalo y repetibilidad de 3 µm son iguales en ambos.

¿El 513-415-10E es el de mayor intervalo de la serie?

No. El 513-426-10E mide 1,5 mm, pero con fuerza de 0,4 N. El 513-415-10E es el de mayor intervalo entre los de fuerza reducida.

¿Qué es la escala 0-50-0 del 513-415-10E?

Es la carátula numerada de 0 a 50 y de vuelta a 0, con el cero al centro, en divisiones de 0,01 mm.

¿Por qué el error de intervalo del 513-415-10E es de 10 µm?

Porque combina recorrido de 1 mm con fuerza de medición reducida. En 10 divisiones de escala, que es el uso típico del palpador, el error es de 5 µm.

¿Por qué la lectura del 513-415-10E cambia cuando la punta no queda perpendicular?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo manda multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°. El ejemplo del propio manual: lectura de 0,05 mm a 30° equivale a 0,043 mm reales.

¿La fuerza baja del 513-415-10E exige cuidado adicional?

Exige atención a la limpieza: con 0,2 N, suciedad o película de aceite entre la punta y la pieza pesan relativamente más en la lectura que en un instrumento de fuerza mayor.
