Reloj Comparador Punta de Metal Duro 0.5 mm / 0.01 mm - 513-424-10E

Name: Reloj Comparador Punta de Metal Duro 0.5 mm / 0.01 mm - 513-424-10E
Brand: Mitutoyo
SKU: 513-424-10E

SKU: 513-424-10E

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

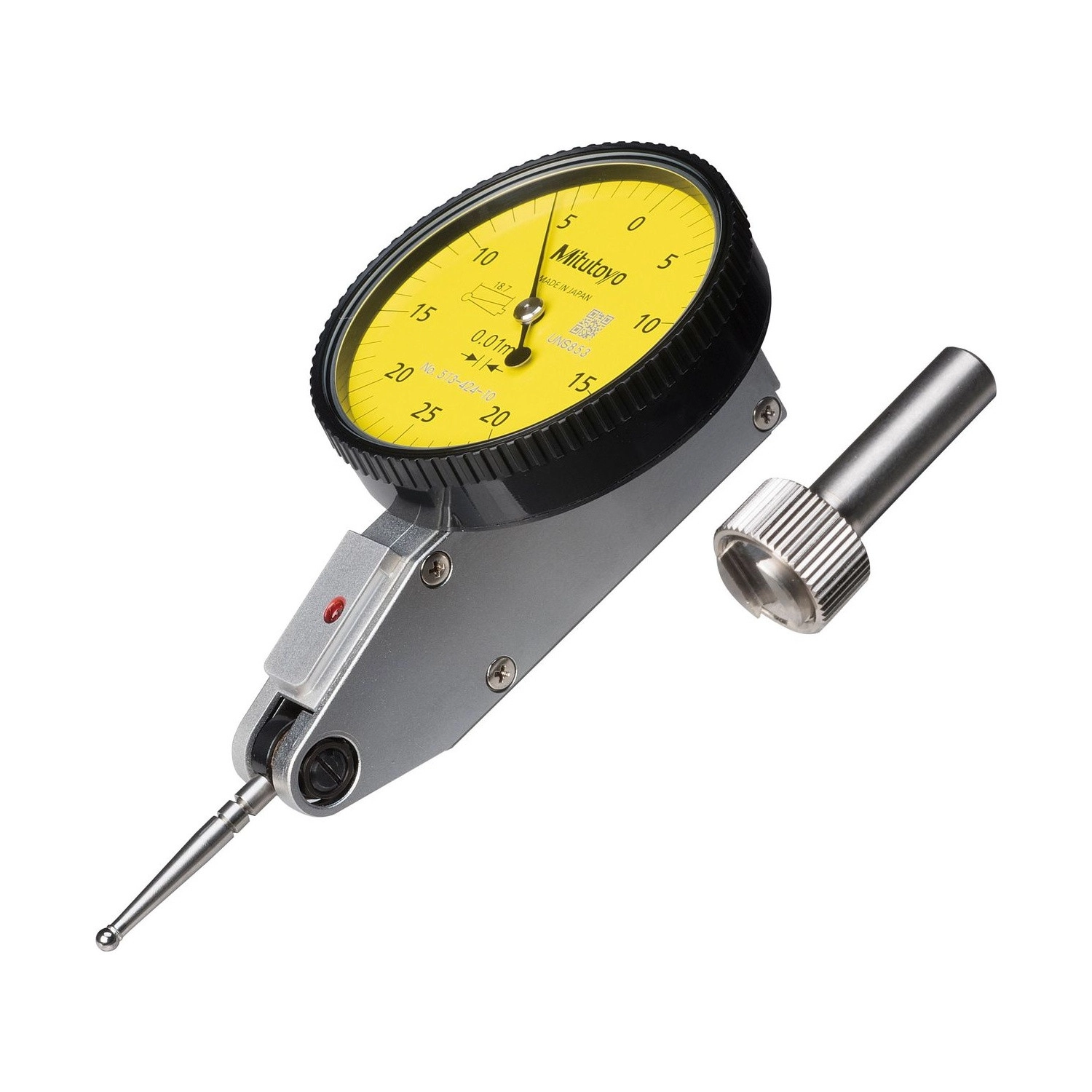

El Reloj Palpador Mitutoyo 513-424-10E es el modelo más exacto entre los de 0,5 mm y 0,01 mm de la serie: error de indicación de 6 µm en el intervalo de medición entero.

La escala es 0-25-0, con histéresis de 4 µm y repetibilidad de 3 µm. La fuerza de medición es de hasta 0,3 N y el cuerpo es vertical, con 45 g.

Es el palpador de uso general de la línea de centésimas: cubre verificación de excentricidad, planitud y paralelismo en pieza que soporta la fuerza estándar, con el menor error acumulado del intervalo.

Error de 6 µm en el intervalo, el menor de los 0,5 mm
Intervalo 0,5 mm · graduación 0,01 mm
Histéresis 4 µm · repetibilidad 3 µm
Escala 0-25-0 · fuerza hasta 0,3 N · 45 g

Diferenciales

Destacados del producto

Lo que distingue al 513-424-10E dentro de la Serie 513.

El menor entre los palpadores de 0,5 mm y 0,01 mm de esta tienda.

Un micrómetro mejor que la de los modelos de fuerza reducida del mismo intervalo.

Intervalo corriente de verificación, en la escala 0-25-0.

Tres micrómetros al repetir la lectura en el mismo punto.

El formato estándar, para acceso por el frente de la pieza.

Resuelve el ángulo sin improvisar el montaje.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-424-10E.

6 µm en el intervalo, 5 µm en 10 divisiones ERROR DE INDICACIÓN

El menor error de intervalo entre los 0,5 mm de la serie. El 513-414-10E, de fuerza menor, queda en 10 µm; el horizontal 513-466-10E tiene los mismos 6 µm.
0,5 mm INTERVALO

Con graduación de 0,01 mm en la escala 0-25-0, es la configuración de uso general del palpador en banco y en máquina.
4 µm HISTÉRESIS

Diferencia entre llegar al punto subiendo y bajando. Un micrómetro mejor que la del modelo de 0,2 N del mismo intervalo.
0,3 N o menor FUERZA DE MEDICIÓN

La fuerza estándar de la serie. En pieza blanda, el 513-414-10E ofrece 0,2 N, al costo de más error en el intervalo.
Vertical, 45 g FORMATO

El 513-466-10E es el mismo instrumento en cuerpo horizontal, con 41 g, para donde el vertical no cabe.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-424-10E es la elección correcta.

Desafío Error acumulado a lo largo del intervalo

Cuando la verificación usa buena parte de la escala, lo que vale es el error de intervalo, y no todo palpador de igual capacidad tiene el mismo número.

Solución

El 513-424-10E queda en 6 µm en el intervalo entero, el menor entre los 0,5 mm de esta tienda.

Desafío Lectura que cambia según el sentido de aproximación

Si la punta llega al punto subiendo o bajando y el valor cambia, la verificación pasa a depender del gesto del operador.

Solución

La histéresis del 513-424-10E es de 4 µm, la menor del intervalo de 0,5 mm en esta tienda.

Desafío Verificar excentricidad en eje montado

El comparador de husillo recto no alcanza la superficie de un eje ya montado entre puntas o en mandril.

Solución

El 513-424-10E entra por el costado con la punta girada hasta 220°, y se fija por el vástago o por la cola de milano.

Desafío No saber cuál de los tres de 0,5 mm comprar

La tienda tiene tres palpadores de 0,5 mm y 0,01 mm, y la diferencia entre ellos no está en el nombre.

Solución

La regla es simple: exactitud en el intervalo, el 513-424-10E; fuerza baja para pieza blanda, el 513-414-10E; cuerpo horizontal para espacio estrecho, el 513-466-10E.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,3N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-0,5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,005mm
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Horizontal
Histéresis: 0,004mm
Repetibilidad: 0,003mm

Detalles técnicos

Lectura de la escala: 0-25-0
Error de indicación: 6 µm en el intervalo de medición; 5 µm en 10 divisiones de escala
Peso: 45 g. El modelo horizontal de igual intervalo, el 513-466-10E, pesa 41 g
Nombre de fábrica: Dial Test Indicator, Serie 513, Pocket Type
Código del juego: Básico (sufijo E). El juego completo de la misma capacidad, de sufijo T, agrega las varillas de fijación
Cojinetes: Rubí, para alta sensibilidad y exactitud de medición
Montaje: Por el vástago o por el cuerpo del instrumento, fijado en el encastre cola de milano
Dirección de medición: Reversible
Ajuste de la punta: Punta ajustable en 220°
Visor y escala: Totalmente ajustables
Sellado del visor: Sellado con anillo elástico, contra entrada de agua y aceite
Temperatura de uso: 0 °C a 40 °C
Documento de referencia: Catálogo general Mitutoyo p2019, sección Palpadores, y el Manual del Usuario de la Serie 513

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E (este)	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T	Completo	.01"	.0001"

Artículos incluidos

Reloj palpador 513-424-10E, intervalo 0,5 mm
Punta de contacto de carburo ø2 mm
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El 513-424-10E es el palpador de 0,5 mm más exacto de la tienda?

Sí, junto con el 513-466-10E: ambos con error de 6 µm en el intervalo de medición. El 513-414-10E, de igual capacidad, queda en 10 µm por trabajar con fuerza de medición menor.

¿Cuál es la diferencia entre el 513-424-10E y el 513-466-10E?

El formato del cuerpo y el peso. El 513-424-10E es vertical y pesa 45 g; el 513-466-10E es horizontal y pesa 41 g. Intervalo, graduación, errores, histéresis y fuerza son iguales.

¿Qué es la escala 0-25-0 del 513-424-10E?

Es la carátula numerada de 0 a 25 y de vuelta a 0, con el cero al centro, para leer desviación en ambos sentidos. Cada división vale 0,01 mm.

¿Cuál es la histéresis del 513-424-10E?

4 µm, con repetibilidad de 3 µm. El error de indicación es de 6 µm en el intervalo de medición y de 5 µm en 10 divisiones de escala.

¿Por qué la lectura del 513-424-10E cambia cuando la punta no queda perpendicular?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo manda multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°. El ejemplo del propio manual: lectura de 0,05 mm a 30° equivale a 0,043 mm reales.

¿El 513-424-10E acepta punta de otro largo?

Sí. Acompaña la punta de carburo de ø2 mm, y el catálogo Mitutoyo ofrece puntas de otros largos y materiales para la Serie 513. Cambiar el largo cambia el alcance y también la lectura, que pasa a exigir el factor de corrección del propio accesorio.
