Sobre el producto

El Reloj Palpador Mitutoyo 513-504-10T es el tipo de bolsillo de la Serie 513 en pulgadas, vendido como juego completo: además del instrumento, trae sujetador giratorio, barra de sujeción, dos vástagos y dos puntas de contacto de carburo. El cuerpo delgado está pensado para medir en agujeros profundos, donde el palpador de tamaño estándar no entra.

Mide .01" con graduación de .0001", en la escala 0-5-0. El error máximo permitido en una revolución es de ±.0002", con histéresis de .0001" y repetibilidad de ±.00004". La fuerza de medición es de hasta 0,3 N y la masa es de 50 g, sin el vástago.

La punta estándar es de carburo, código 103011, con 0,60" de longitud, valor que viene impreso en la carátula para evitar el uso de una punta equivocada. El aro y el cristal están pegados, sin holgura para que el fluido de corte llegue a la carátula, pero el instrumento no es a prueba de agua. Carátula y certificado de inspección llevan el código 513-504-10.

Intervalo .01" · graduación .0001"
Error máximo ±.0002" · repetibilidad ±.00004"
Tipo de bolsillo, cuerpo delgado para agujeros profundos
Juego completo · 50 g · fuerza hasta 0,3 N

Diferenciales

Destacados del producto

Lo que distingue al 513-504-10T dentro de la Serie 513.

Cuerpo delgado que entra en agujeros profundos, donde el palpador estándar no llega.

Una diezmilésima de pulgada por división, en la escala 0-5-0.

Sujetador giratorio, barra de sujeción, dos vástagos y dos puntas adicionales.

Dispersión de cuatro cienmilésimas al repetir la lectura.

El 0,60" impreso evita cambiar a una punta de longitud equivocada.

Liviano para quedar sujeto en el sujetador sin vibrar en el montaje.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-504-10T.

Bolsillo, cuerpo delgado TIPO

El catálogo describe el tipo de bolsillo como más delgado que el palpador estándar, adecuado para medir puntos profundos.
.0001" en .01" GRADUACIÓN

La escala 0-5-0 divide el intervalo en diezmilésimas, para alineación y centrado fino.
±.0002" en una revolución ERROR MÁXIMO

Con histéresis de .0001". La exactitud se garantiza con la carátula hacia arriba, la orientación de inspección.
Carburo, 0,60" PUNTA DE CONTACTO

La longitud viene impresa en la carátula porque una punta de longitud equivocada lleva a fallas de medición, según el catálogo.
Completo (sufijo T) JUEGO

Suma al juego básico el sujetador giratorio 900322, la barra de sujeción de 4", el vástago de .157" y dos puntas de carburo.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-504-10T es la elección correcta.

Desafío Palpador que no entra en el agujero

En agujeros profundos o rebajes estrechos, el cuerpo del palpador estándar toca la pared antes de que la punta llegue a la superficie.

Solución

El 513-504-10T es el tipo de bolsillo, de cuerpo delgado, hecho para alcanzar puntos profundos.

Desafío Montaje que depende de un accesorio aparte

Comprar el instrumento y descubrir que falta el sujetador o la barra para fijarlo en la máquina retrasa el trabajo.

Solución

El 513-504-10T ya viene como juego completo, con sujetador giratorio 900322, barra de sujeción de 4" y dos vástagos.

Desafío Punta cambiada que altera la lectura

La lectura del palpador depende de la longitud de la punta, y una punta distinta de la original cambia el resultado sin aviso.

Solución

La carátula del 513-504-10T trae impresa la longitud de 0,60" de la punta estándar, que es la referencia para verificar el cambio.

Desafío Fluido de corte en la carátula

Cerca del mecanizado, el fluido que entra por la holgura del aro empaña la carátula y compromete la lectura.

Solución

En el 513-504-10T el aro y el cristal están pegados, sin holgura para que el fluido llegue a la carátula.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,3N o menor
Marca: Mitutoyo
Sistema de Medición: Pulgadas (in)
Alcance (in): 0-0,01"
Resolución (in): 0,0001"
Exactitud (in): ±0,00020"
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Tipo bolsillo (Pocket)
Histéresis: 0,0001"

Detalles técnicos

Nombre de fábrica: Pocket Type Dial Test Indicator, Serie 513 (catálogo p2025)
Lectura de carátula: 0-5-0, divisiones de .0001"
Repetibilidad: ±.00004"
Masa: 50 g, sin el vástago
Punta de contacto estándar: Carburo, código 103011, longitud de 0,60" impresa en la carátula
Fijación: Por el cuerpo, de ø9,52 mm (.375"), o por los vástagos del juego
Carátula: Cristal plano antirreflejo, con revestimiento multicapa resistente a manchas
Aro y cristal: Pegados, sin holgura para que el fluido de corte o el aceite lleguen a la carátula. No es a prueba de agua
Inspección: Exactitud garantizada con la carátula hacia arriba
Marcación: Carátula y certificado indican 513-504-10. El sufijo T es el juego completo; la unidad no se vende por separado
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-81 y 07-82, y folleto E120354

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T (este)	Completo	.01"	.0001"

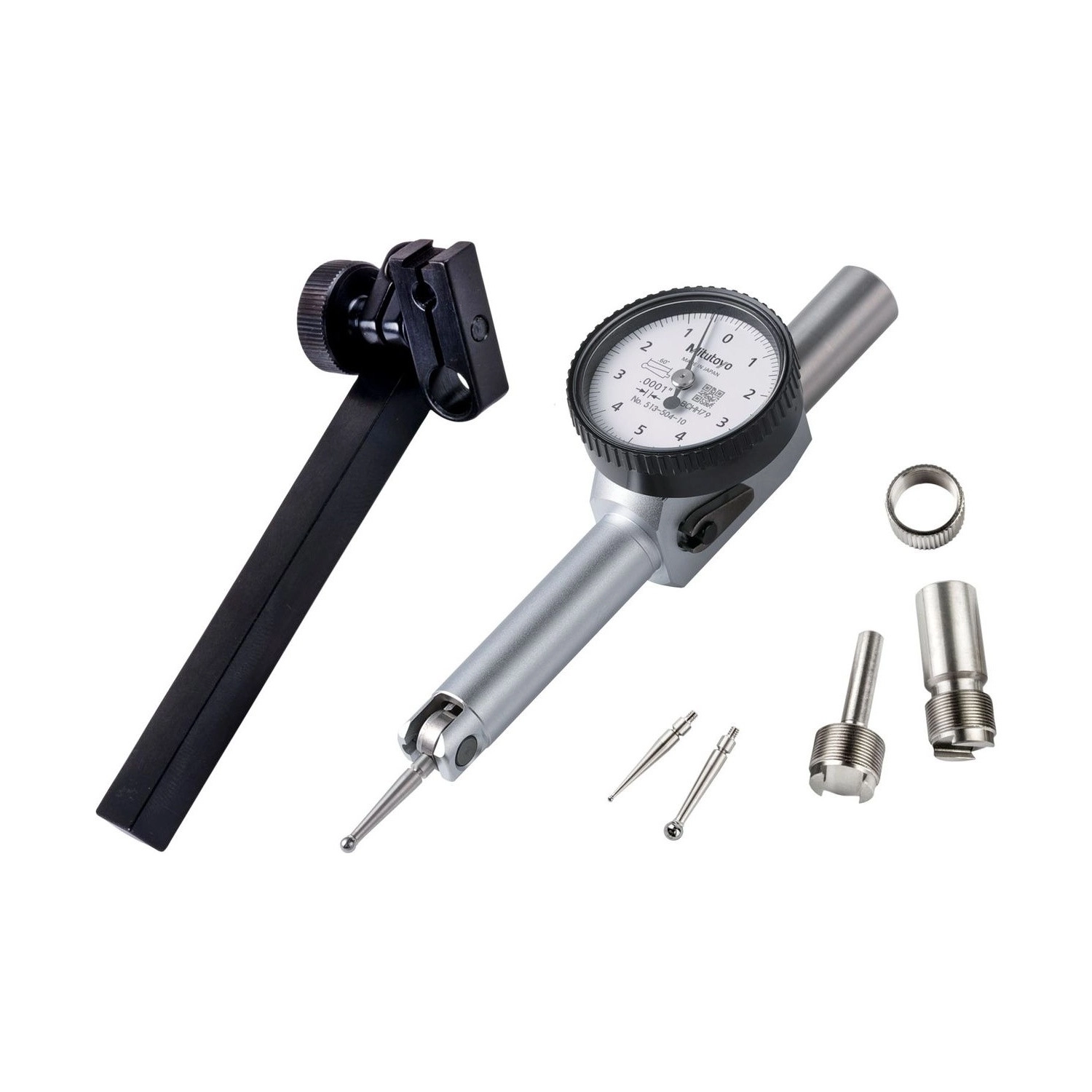

Artículos incluidos

Reloj palpador tipo de bolsillo 513-504-10 (unidad)
Punta de contacto estándar de carburo, código 103011 (0,60")
Vástago de .375" y llave (juego básico)
Sujetador giratorio 900322, para vástago de .157", vástago de .375" y cola de milano
Barra de sujeción en pulgadas, longitud de 4"
Vástago de .157"
Puntas de contacto de carburo de .039" y .118" de diámetro
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el reloj palpador 513-504-10T y el 513-504T?

La edición del catálogo. El 513-504-10T es el código actual (p2025), y el 513-504T es el de la edición anterior (p2019). Las especificaciones publicadas son las mismas: .01", graduación de .0001", ±.0002", escala 0-5-0 y hasta 0,3 N.

¿Qué trae el juego completo del palpador 513-504-10T?

El instrumento, el vástago de .375" y la llave del juego básico, más el sujetador giratorio 900322, la barra de sujeción de 4", el vástago de .157" y dos puntas de carburo, de .039" y de .118".

¿Por qué la carátula del 513-504-10T dice 513-504-10?

Porque es el código de la unidad. El catálogo explica que el sufijo E o T identifica el juego con accesorios y que la unidad no se vende sola. El certificado de inspección lleva el mismo código de la carátula.

¿Por qué la lectura del 513-504-10T cambia cuando la punta no queda perpendicular?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo manda multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°.

¿El palpador tipo de bolsillo 513-504-10T se puede usar mojado?

No es a prueba de agua. El aro pegado al cristal impide que el fluido de corte o el aceite lleguen a la carátula, pero no es un sellado para salpicadura directa ni inmersión.

¿Qué hacer después de cambiar la punta del 513-504-10T?

Calibrar con un patrón antes de volver a medir, como indica el catálogo. Use una punta de la longitud indicada en la carátula (0,60" en la estándar): una longitud equivocada lleva a fallas de medición.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 513-504-10T de fábrica.

El certificado de inspección acompaña al juego y lleva el código 513-504-10, el mismo de la carátula.
