"Reloj Comparador Punta de Metal Duro .008" / 0.01 mm - 513-403-10E"

Name: "Reloj Comparador Punta de Metal Duro .008" / 0.01 mm - 513-403-10E"
Brand: Mitutoyo
SKU: 513-403-10E

SKU: 513-403-10E

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

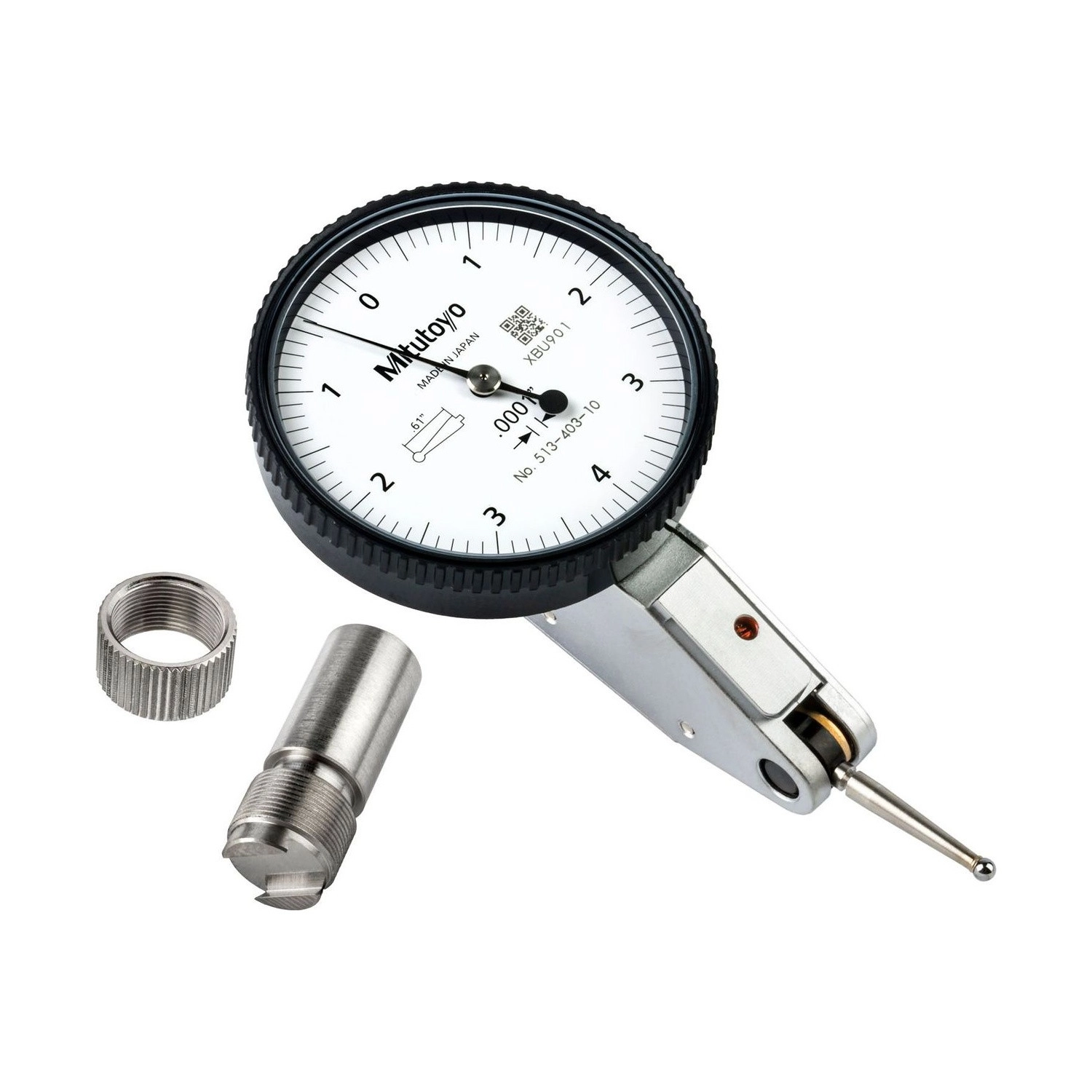

El Reloj Palpador Mitutoyo 513-403-10E es el más fino en pulgada de la Serie 513: graduación de .0001", una décima de milésima de pulgada por división.

El intervalo es de .0008" en la lectura de escala 0-4-0, con error de indicación de ±.0001" en una revolución. La fuerza de medición es de hasta 0,3 N y el peso, 45 g.

Es instrumento de comparación fina en unidad imperial: verificación de excentricidad, planitud y alineación donde la tolerancia está escrita en décimas de milésima de pulgada.

Graduación .0001", la más fina en pulgada
Intervalo .0008" · escala 0-4-0
Error de indicación ±.0001" en una revolución
Fuerza hasta 0,3 N · 45 g · cojinetes enjoyados

Diferenciales

Destacados del producto

Lo que distingue al 513-403-10E dentro de la Serie 513.

Una décima de milésima de pulgada: la lectura más fina de la serie en unidad imperial.

En una revolución de la aguja, del mismo orden que la propia división.

Cuatro divisiones numeradas a cada lado del cero.

Baja fricción, requisito para que el mecanismo responda a una décima de milésima.

Llega a la superficie sin forzar el montaje.

Anillo elástico contra entrada de agua y aceite.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-403-10E.

.0001" por división GRADUACIÓN

La más fina de la serie en pulgada. El 513-402-10E, el otro modelo imperial de la tienda, tiene división cinco veces mayor, de .0005".
.0008" INTERVALO

Corto por consecuencia de la resolución: un palpador de una décima de milésima es instrumento de comparación, no para seguir desplazamiento.
±.0001" en una revolución ERROR DE INDICACIÓN

Del orden de la propia división de la escala, que es lo que se espera de un instrumento de esta resolución.
Pulgada SISTEMA DE MEDICIÓN

Escala graduada en la unidad del plano, sin conversión y sin el redondeo que ella trae.
0,3 N o menor FUERZA DE MEDICIÓN

La fuerza estándar de la serie, adecuada a pieza metálica en banco o máquina.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-403-10E es la elección correcta.

Desafío Tolerancia en décimas de milésima de pulgada

El palpador de .0005" deja la lectura entre dos divisiones cuando la tolerancia es de una décima de milésima, y la aprobación se vuelve estimación.

Solución

El 513-403-10E tiene división de .0001", que es del orden de la propia tolerancia.

Desafío Convertir unidad en medición fina

Medir en milímetros y convertir a milésimas de pulgada redondea justo en la cifra que decide, y cada operador redondea de un modo.

Solución

El 513-403-10E está graduado en pulgada: no hay conversión en el camino.

Desafío Mecanismo que no responde a la división

En resolución muy fina, la fricción interna hace que la aguja solo avance tras un desplazamiento mayor que la división, lo que anula la escala.

Solución

Los cojinetes enjoyados del 513-403-10E existen para mantener la fricción por debajo de lo que exige la división de .0001".

Desafío Superficie de difícil acceso

Cara interna, ranura y pieza ya montada no aceptan comparador de husillo recto sin improvisar.

Solución

La punta del 513-403-10E gira hasta 220° y el cuerpo se fija por el vástago o por la cola de milano.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,3N o menor
Marca: Mitutoyo
Sistema de Medición: Pulgadas (in)
Alcance (in): 0-0,008"
Resolución (in): 0,0001"
Exactitud (in): ±0,0001"
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Horizontal
Histéresis: 0,0001"

Detalles técnicos

Unidad de la escala: Pulgada. La escala y la graduación son en pulgada, sin conversión
Lectura de la escala: 0-4-0
Error de indicación: ±.0001" en una revolución
Peso: 45 g
Nombre de fábrica: Dial Test Indicator, Serie 513, Pocket Type
Código del juego: Básico (sufijo E). El juego completo de la misma capacidad, de sufijo T, agrega las varillas de fijación
Cojinetes: Rubí, para alta sensibilidad y exactitud de medición
Montaje: Por el vástago o por el cuerpo del instrumento, fijado en el encastre cola de milano
Dirección de medición: Reversible
Ajuste de la punta: Punta ajustable en 220°
Visor y escala: Totalmente ajustables
Sellado del visor: Sellado con anillo elástico, contra entrada de agua y aceite
Temperatura de uso: 0 °C a 40 °C
Documento de referencia: Catálogo general Mitutoyo p2019, sección Palpadores, y el Manual del Usuario de la Serie 513

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E (este)	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T	Completo	.01"	.0001"

Artículos incluidos

Reloj palpador 513-403-10E, intervalo .0008"
Punta de contacto de carburo ø2 mm
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El 513-403-10E es el palpador de mayor resolución en pulgada de esta tienda?

Sí, con división de .0001". El otro modelo imperial, el 513-402-10E, tiene .0005" por división y más intervalo.

¿Cuál es el intervalo del 513-403-10E?

.0008", en la lectura de escala 0-4-0. El intervalo corto es consecuencia de la resolución: cuanto más fina la división, menor el recorrido que cabe en una revolución.

¿Cuál es el error de indicación del 513-403-10E?

±.0001" en una revolución de la aguja, conforme la tabla de la Serie 513 en el catálogo Mitutoyo.

¿El 513-403-10E mide en milímetros?

No. La escala está graduada en pulgada. Para lectura métrica en el mismo orden de resolución, la serie tiene el 513-401-10E, con 0,001 mm por división.

¿Por qué la lectura del 513-403-10E cambia cuando la punta no queda perpendicular?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo manda multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°. El ejemplo del propio manual: lectura de 0,05 mm a 30° equivale a 0,043 mm reales.

¿Qué cuidado exige la resolución del 513-403-10E?

Limpieza de la punta y de la superficie antes de medir. En división de una décima de milésima de pulgada, una película de aceite o una partícula atrapada ya vale más de una división en la lectura.
