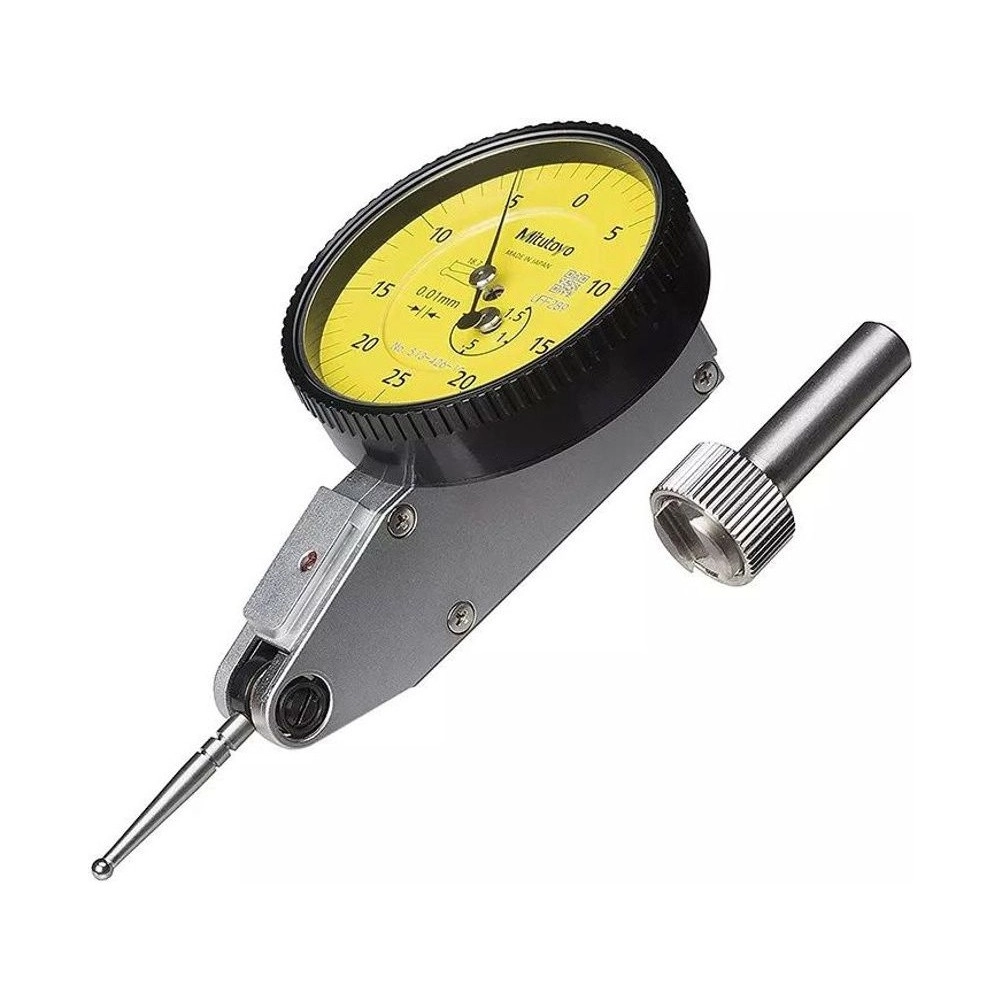

Reloj Comparador 1.5mm 0.01mm Punta de Metal Duro 513-426-10E

Name: Reloj Comparador 1.5mm 0.01mm Punta de Metal Duro 513-426-10E
Brand: Mitutoyo
SKU: 513-426-10E

SKU: 513-426-10E

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Reloj Palpador Mitutoyo 513-426-10E es el de mayor intervalo de la Serie 513 en esta tienda: 1,5 mm, con graduación de 0,01 mm.

La lectura de la escala es 0-25-0 y el error de indicación en el intervalo entero es de 16 µm, el mayor de la serie: consecuencia directa del recorrido tres veces mayor que el de los modelos de 0,5 mm. En 10 divisiones de escala el error baja a 5 µm, igual al de los demás.

La histéresis es de 5 µm, la repetibilidad de 3 µm y la fuerza de medición llega a 0,4 N. Pesa 45 g.

Intervalo 1,5 mm, el mayor de la serie
Graduación 0,01 mm · escala 0-25-0
Error 16 µm en el intervalo · 5 µm en 10 divisiones
Histéresis 5 µm · repetibilidad 3 µm · fuerza hasta 0,4 N

Diferenciales

Destacados del producto

Lo que distingue al 513-426-10E dentro de la Serie 513.

El mayor de la Serie 513 en esta tienda, el triple de los modelos de 0,5 mm.

En tramo corto, la exactitud es la misma de los modelos de intervalo menor.

La dispersión en el mismo punto no empeora con el intervalo mayor.

Veinticinco divisiones de 0,01 mm a cada lado del cero.

Acceso a la superficie donde el comparador de husillo no entra.

Anillo elástico contra entrada de agua y aceite.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-426-10E.

1,5 mm INTERVALO

El mayor de la serie en esta tienda. Cubre desviación que los palpadores de 0,5 mm y 1 mm no acompañan, sin cambiar de instrumento a mitad del trabajo.
16 µm ERROR EN EL INTERVALO

El mayor de la serie, y la contrapartida honesta del recorrido mayor. Quien usa el intervalo entero debe contar con ese número.
5 µm ERROR EN 10 DIVISIONES

Aquí empata con los modelos de 0,5 mm. En uso de tramo corto, el intervalo mayor no cuesta exactitud.
3 µm REPETIBILIDAD

La misma de los modelos de centésima de intervalo menor: repetir en el mismo punto no empeora con el recorrido.
0,4 N o menor FUERZA DE MEDICIÓN

Acompaña al resorte más largo. En pieza blanda, los modelos de 0,2 N son la elección, con menos intervalo.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-426-10E es la elección correcta.

Desafío Desviación mayor de lo que el palpador alcanza

Pieza que llega al dispositivo con desalineamiento grande desborda la escala de un palpador de 0,5 mm, y la lectura solo empieza tras un preajuste a ciegas.

Solución

Con 1,5 mm, el 513-426-10E acompaña la desviación desde el inicio, sin preajuste.

Desafío Cambiar de instrumento a mitad de la alineación

Empezar con un instrumento de intervalo grande y terminar con otro de lectura fina significa desmontar y rehacer la referencia.

Solución

El 513-426-10E cubre el intervalo entero con división de 0,01 mm y error de 5 µm en el tramo donde ocurre el ajuste fino.

Desafío Leer todo el intervalo creyendo que el error es el mismo

Usar la escala entera de un palpador de curso largo esperando el error de los modelos cortos lleva a aprobar pieza fuera de tolerancia.

Solución

El catálogo es claro: 16 µm en el intervalo aquí, contra 5 µm en 10 divisiones. La página trae ambos para que la decisión sea consciente.

Desafío Superficie inaccesible al comparador de husillo

Cara interna, ranura y rebaje no aceptan un instrumento de husillo recto sin improvisar el montaje.

Solución

La punta del 513-426-10E gira hasta 220° y el cuerpo se sujeta por el vástago o por la cola de milano.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,4N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-1,5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,016mm
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Horizontal
Histéresis: 0,005mm
Repetibilidad: 0,003mm

Detalles técnicos

Lectura de la escala: 0-25-0
Error de indicación: 16 µm en el intervalo de medición; 5 µm en 10 divisiones de escala
Peso: 45 g
Nombre de fábrica: Dial Test Indicator, Serie 513, Pocket Type
Código del juego: Básico (sufijo E). El juego completo de la misma capacidad, de sufijo T, agrega las varillas de fijación
Cojinetes: Rubí, para alta sensibilidad y exactitud de medición
Montaje: Por el vástago o por el cuerpo del instrumento, fijado en el encastre cola de milano
Dirección de medición: Reversible
Ajuste de la punta: Punta ajustable en 220°
Visor y escala: Totalmente ajustables
Sellado del visor: Sellado con anillo elástico, contra entrada de agua y aceite
Temperatura de uso: 0 °C a 40 °C
Documento de referencia: Catálogo general Mitutoyo p2019, sección Palpadores, y el Manual del Usuario de la Serie 513

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E (este)	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T	Completo	.01"	.0001"

Artículos incluidos

Reloj palpador 513-426-10E, intervalo 1,5 mm
Punta de contacto de carburo ø2 mm
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El 513-426-10E es el palpador de mayor intervalo de la Serie 513 en esta tienda?

Sí, con 1,5 mm. Después vienen el 513-415-10E, con 1 mm, y el 513-425-10E, con 0,6 mm.

¿Por qué el 513-426-10E tiene el mayor error de intervalo de la serie?

Porque tiene el mayor recorrido. El error de indicación en el intervalo crece con la capacidad: 6 µm en 0,5 mm, 10 µm en 1 mm y 16 µm en 1,5 mm. En 10 divisiones de escala todos quedan en 5 µm.

¿Cuál es la fuerza de medición del 513-426-10E?

0,4 N o menor. Es la fuerza más alta entre los palpadores de esta línea, lo que acompaña al resorte de recorrido mayor.

¿La repetibilidad del 513-426-10E empeora por el intervalo?

No. Queda en 3 µm, la misma de los modelos de 0,5 mm y 1 mm con graduación de 0,01 mm. Lo que crece con el recorrido es el error acumulado en el intervalo, no la dispersión en el mismo punto.

¿Por qué la lectura del 513-426-10E cambia cuando la punta no queda perpendicular?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo manda multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°. El ejemplo del propio manual: lectura de 0,05 mm a 30° equivale a 0,043 mm reales.

¿El recorrido mayor del 513-426-10E exige cuidado especial?

Sí, con el final de recorrido: no forzar la punta más allá del tope. En 1,5 mm de trayecto, un impacto accidental carga más energía que en los modelos de intervalo corto.
